| 原産地: | 中国(本土) | 銘柄: | shenyixin | モデル番号: | SYX-0803M | 層の数: | 片面pcb | Min.線幅: | 3mil | 基材: | fr4 | 表面の仕上げ: | hasl lf pcb | Min.行送り: | 3mil | 板厚さ: | 1.6ミリメートル | Min.穴のサイズ: | 0.1ミリメートル | 銅の厚さ: | 1オンス | pcbメーカー: | pcbメーカーオファー高品質片面pcbボード | 掘削公差(pth):: | ± 075ミリメートル | サービス: | ワンストップサービス | はんだマスク色: | ブルー. green. red. black. white. etc | 証明書: | iso/ul/ts16949/rohs/ts16949 | アプリケーション: | エレクトロニクスデバイス | テストサービス: | e-テスト | 無料: | dhl、ups、ems fedex |
包装
| 包装: | 真空包装、カートンボックス用pcbメーカーオファー高品質片面pcbボード |
浸漬金回路pcb、pcba & fpc、多層pcb、pcbメーカーオファー高品質片面pcbボード

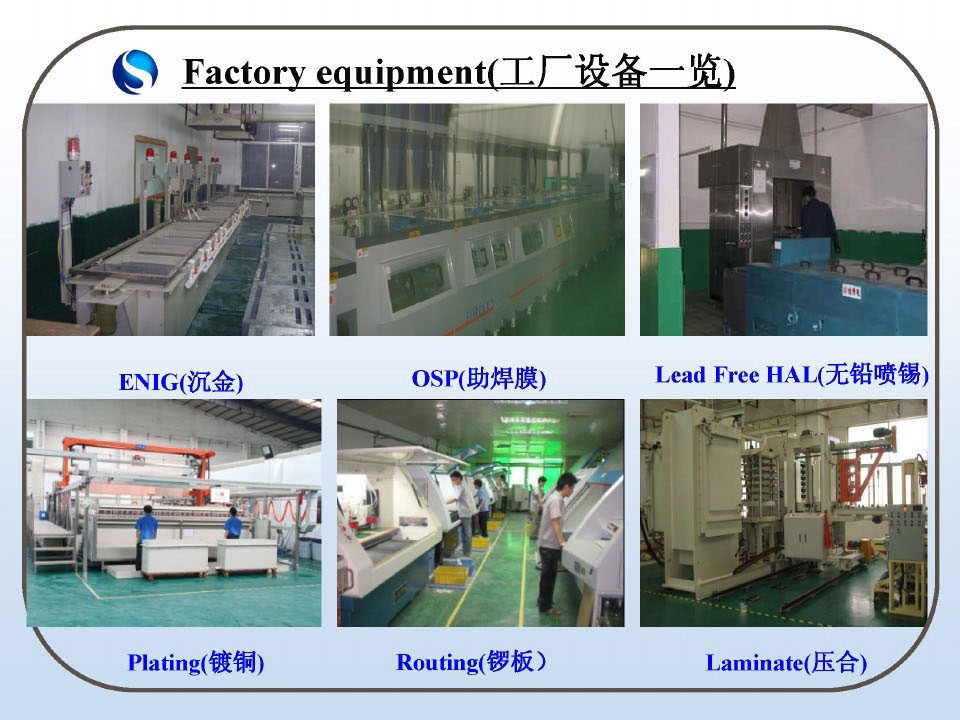

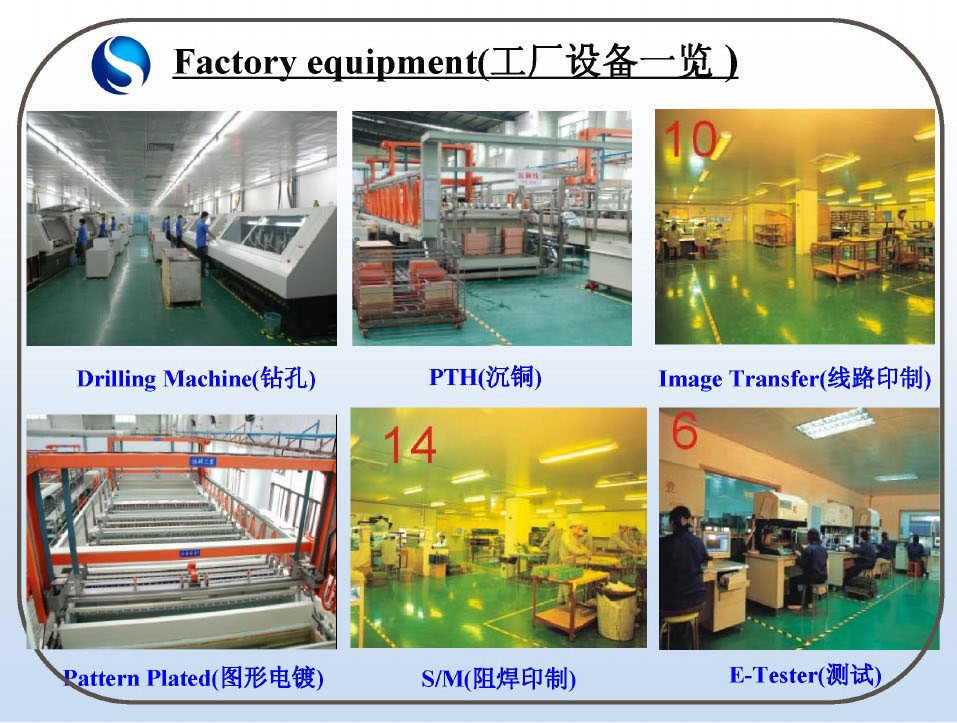

当社の工場製造能力
アイテム | 製造能力 |
素材 | fr-4/hi tg fr-4/鉛フリー材料(rohs準拠)/cem-3、アルミ、金属系/fr1/CEM1/fpc |
層no。 | 1-20 |
終わっボード厚さ | 0.2 mm-4.0mm (8 mil-160ミル) |
板厚公差 | ± 10% |
クーパー厚さ | 0.5オンスの6オンス(18 um-210 um) |
銅メッキ穴 | 18-40ええと |
インピーダンス制御 | ± 10% |
ワープ&ツイスト | 0.50% |
剥離可能な | 0.012 " (0.3ミリメートル)-0.02 (0.5ミリメートル) |
私は魔術師 | |
最小トレース幅 | 0.075ミリメートル(3mil) |
最小スペース幅 | 0.075ミリメートル(3mil) |
最小環状リング | 0.1ミリメートル(4ミル) |
はんだマスク | |
最小はんだマスクダム | 0.0635ミリメートル(2.5mil) |
はんだマスククリアランス | 0.1ミリメートル(4ミル) |
穴 | |
最小穴サイズ(cnc) | 0.1ミリメートル(4ミル) |
最小パンチ穴サイズ | 0.9ミリメートル(35ミル) |
穴サイズtol (+/-) | pth: ± 075ミリメートル; npth: ± 05ミリメートル |
穴位置tol | ± 075ミリメートル |
メッキ | |
hasl | 2.5um |
鉛フリーhasl | 2.5um |
浸漬金 | ニッケル3-7um au: 1-5u |
osp | 0.2-0.5um |
証明書 | rohs、sgs、ul、iso9001: 2008、ts16949 |
あなたが特定の要件がある、くださいお気軽にお問い合わせ。
私たちはベストを尽くす。
