| 原産地: | 中国(本土) | 銘柄: | Haon- pcb | モデル番号: | hnf002 | Min.穴径: | 0.2mm | Min.線幅: | 0.18ミリメートル | 基材: | fr4 | 表面の仕上げ: | hasl | Min.行送り: | 0.23ミリメートル | 板厚さ: | 1.6mm | 銅の厚さ: | 1オンス | はんだマスクの色: | 緑 | 色伝説: | 白 | 証明書: | rohs指令、 ul、 iso9001、 sgs | 層数の: | 4l |
包装
| 包装: | 内部のパッキング: cacuum、 outter包装: カートン |
仕様:

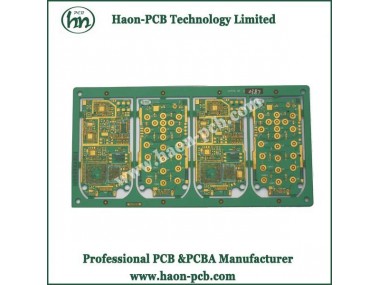

アイテム: 低コスト携帯電話のpcbボード
層数の: 4l
材料: fr4
表面は終了しました: hasl
は板厚: 1.6mm
銅の厚みを終えた: 1オンス
はんだマスクの色: 緑
色伝説: 白
あなた私たちが提供できること: en
1.ターンキーサービスのための信頼性の高い品質と競争力のある価格でpcbpcba;
2.迅速な対応と配達;
3.証明書: ul、 rohs指令、 iso9001、 iso14001;
4.プロトタイピング、 リバースエンジニアリング、 ガーバー開発;
5.支払: t/t、 西連合、 ペイパル;
6.配信方法: dhl、 tnt、 フェデックス、 ups、 ems、 空気によって、 海によって
あなたから私たちに必要なもの:
1.pcbプロジェクトのためのガーバーファイル;
2.ガーバーファイル、 bom、 座標ファイル、 ガイダンスやテストフィクスチャ( 必要な場合) プロジェクトのためのpcba;
3.pcbリバースエンジニアリングのための実際のサンプル;
4.回路図とbomガーバーのための開発。
プリント回路ボードの容量
カテゴリ | 説明 | 能力 |
ファイル形式 | ガーバーファイル- 好ましい | 274-x、 274-d、 dpf、 odb++ |
ドリルファイル | x・y座標、 ツールを使ってサイズが含まれてい | |
ラミネート材料 | Cem1,cem3,fr1,fr4( 高tg、 ハロゲン- フリー)、 イゾラ( fr408、 370hr)、 テフロン、 ポリイミド、 ロジャース( ro4003、 ro4350、 ro4450)、 アルミプレート( シングル、 ダブル- 両面) | |
層数の | 層数の | 1-26層 |
ボードの寸法 | 最大。 完成したボードの寸法 | 『39.37x23.6"( 1000mm*600mm) |
の寸法公差はボードを終了する | ± 0.15mm | |
板厚 | は板厚 | 0.2-4.0mm |
の公差は板厚 | 厚さ< 1.0mm:& plusmn; 12％ | |
1.0ミリメートル・ル; 厚さ< 2.0ミリメートル:& plusmn; 8％;& plusmn; 10％ | ||
厚さ・ge; 2.0ミリメートル:& plusmn; 10％ | ||
縦糸とツイスト | ・ル; 0.5パーセント | |
銅 | cu外側の厚さ | 〜7oz0.5オンス |
インナーcu厚さ | 〜5oz0.5オンス | |
pthホール銅厚さ | 0.4-2mil( 10から50μm) | |
掘削 | 分。 ドリル穴のdiamension | 3ミル( 0.075ミリメートル) |
分。 掘削径 | 1.5mm | |
ドリル偏差 | ± 0.002& rdquo;( 0.050) | |
pth穴の公差 | ± 0.003& rdquo;( 0.075ミリメートル) | |
npth穴の公差 | ± 0.002& rdquo;( 0.050) | |
分。 半分穴寸法 | 0.6mm | |
スロットの穴をあけたの公差 | ± 3ミル(& plusmn; 75um) | |
メッキ | pth最大のアスペクト比 | 10時01分 |
最大。 はんだマスクプラグ穴径 | 0.8mm | |
max金ゴールドフィンガーの厚さ | 60u"( 1.5um) | |
ニッケルのゴールドフィンガー厚さ最大 | 280u"( 7um) | |
エッチング | 微量幅の許容値 | ± 20％ |
分。 微量幅/スペース( 1oz完成cu厚さ1から始まる/3オンス) | 0.003& rdquo;/0.003& rdquo;( 0. 08ミリメートル) | |
分。 微量幅/スペース( 1oz完成cu厚さ1から始まる/２oz) | 0.004& rdquo;/0.004& rdquo;( 0.1ミリメートル) | |
分。 微量幅/スペース( cu２oz完成した厚さ) | 0.005& rdquo;/0.005& rdquo;( 0.127mm) | |
分。 微量幅/スペース( cu完成3オンス厚さ) | 0.008& rdquo;/0.008& rdquo;( 0.2ミリメートル) | |
分。 微量幅/スペース( cu4oz完成した厚さ) | 0.012& rdquo;/0.012& rdquo;( 0.3ミリメートル) | |
内側の層 | 分。 インナースペースへのドリルからパターン | 0.1mm |
分。 ために、 内側からスペース環状のリングパターン | 0.1mm | |
層へ-- 層登録 | ± 3mil( 76um) | |
はんだマスク | 色 | 緑、 白、 黒、 黄色、 赤、 青 |
分。 はんだマスククリアランス | 0.003& rdquo; | |
厚さ | 0.0004& rdquo; | |
シルクスクリーン | 色 | 白、 黒、 黄色、 赤、 青、 緑 |
電気試験 | 葵 | y |
フライングプローブテスター | y | |
制御されたインピーダンス | 公差 | ± 10％ |
インピーダンスのテスター | テクトロニクスtds8200 | |
ルーティング | エンドミルテスト | ± 0.15mm( 0.006& rdquo;) |
cnc公差 | ± 0.15mm( 0.006& rdquo;) | |
vカット深さ | ± 0.1mm( 0.004& rdquo;) | |
vカット角度偏差 | ± 0.1mm( 0.004& rdquo;) | |
半- 穴 | y | |
表面仕上げ | Hasl、 鉛フリーhasl、 浸金、 浸銀、 浸漬スズ、 o。 s。 p( entek)、 メッキ金、 カーボンインク | |
ブラインドとベリードビア | 3+n+3 | y |
樹脂、 穴- インクを充填、 pth | y | |
他の人 | ulの証明。 | y |
isocert。 | Iso9001/iso14001/rohs | |
