| 原産地: | 中国(本土) | 銘柄: | スターpcb | Min.線幅: | 0.2ミリメートル | 基材: | fr-1、fr-4、cem-1、cem-3、アルミ | 表面の仕上げ: | 浸漬金、osp、鉛フリーhasl | Min.行送り: | 0.2ミリメートル | 板厚さ: | 0.1〜5ミリメートル | Min.穴のサイズ: | 0.2ミリメートル | 銅の厚さ: | 0.5オンスの5オンス |
包装
| 包装: | 防水カートン |
製品仕様:

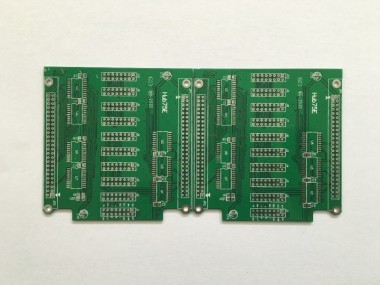

1)層:ダブル-sided
2)ボード完成厚さ: 0.6-2.mm
3)素材: fr4
4)サイズ(あたり個):カスタマイズされた
5)表面仕上げ/治療: osp
6)銅厚さ: 1オンス
7)はんだマスクの色:緑、赤、黄色、青....
8)シルクスクリーン:白
9) pcbアウトライン: cnc
10)テスト:葵、e-テスト
11)最小。ライン間隔: 0.25ミリメートル
12)最小。ライン幅: 0.25ミリメートル
13)最小。穴サイズ: 0.30ミリメートル
包装&配信
| 包装の詳細: | 真空包装とカートンボックス |
| 配信の詳細: | 7-15営業日 |
詳細な仕様のpcb manufaturing容量:
説明 | 仕様インチ(ミリメートル) | |
素材 | fr-4/高tg fr-4/鉛フリー材料(rohs準拠)/cem-3/cem-1/al-ベース | |
層no。 | 1-12 | |
ボード厚さ | 0.032 " (0.8ミリメートル)-0.120 " (3.0ミリメートル) | |
| ||
基板サイズ | 1.18 " * 1.18 "-22.05 " * 28.35 " (30ミリメートル* 30ミリメートル-560ミリメートルx 720ミリメートル) | |
板厚公差 | ± 10% | |
クーパー厚さ | 1/2オンスの3オンス | |
インピーダンス制御 | ± 10% | |
反り | ≤ 1.5% | |
剥離可能な | 0.012 " (0.3ミリメートル)-0.02 (0.5ミリメートル) | |
画像 | ||
最小トレース幅(a) | 0.007 " (0.2ミリメートル) |
|
最小スペース幅(b) | 0.007 " (0.2ミリメートル) | |
最小環状リング | 0.007 " (0.2ミリメートル) |
|
smdピッチ(a) | 0.016 " (0.4ミリメートル) |
|
bgaピッチ(b) | 0.027 " (0.675ミリメートル) | |
レジスタ公差 | 0.05ミリメートル | |
はんだマスク | ||
最小はんだマスクダム(a) | 0.007 " (0.2ミリメートル) |
|
はんだマスククリアランス(b) | 0.007 " (0.2ミリメートル) | |
最小smtパッド間隔(c) | 0.006 " (0.15ミリメートル) | |
はんだマスク厚さ | 0.001 " (0.025ミリメートル) | |
穴 | ||
穴サイズ | 0.008 " (0.20ミリメートル)-0.257 " (6.5ミリメートル) | |
穴サイズ公差(+/-) | ± 003 " (± 0762ミリメートル) | |
アスペクト比 | 6:1 | |
穴登録 | 0.004 " (0.1ミリメートル) | |
メッキ | ||
hasl | 2.5um | |
鉛フリーhasl | 2.5um | |
浸漬金 | ニッケル3-7um au: 1-3u | |
osp | 0.2-0.5um | |
アウトライン | ||
パネルアウトライン公差 | ± 004 (± 1ミリメートル) | |
面取り | 30°45° | |
v-カット | 15 ° 30 ° 45 ° 60 ° | |
証明書 | rohs iso9001: 2000 ipc sgs ul証明書 | |
