| 原産地: | 中国(本土) | 銘柄: | リード | モデル番号: | pcbボード | 層の数: | 1層 | Min.線幅: | 0.10ミリメートル | 基材: | アルミ | 表面の仕上げ: | hal/osp/浸漬ゴールドメッキ/ゴールドメッキ/snメッキ/浸漬sn | Min.行送り: | 0.08ミリメートル | 板厚さ: | 0.6〜3.0ミリメートル | Min.穴のサイズ: | 0.20ミリメートル | 銅の厚さ: | 0.5-6オンス | 外形寸法(max。): | 1500ミリメートル | 他のサービス: | pcbでledアセンブリサービス | 基準: | ul & rohs | サービス: | oem & odm | 基板材料: | アルミ/銅 | combustibility: | 94v0 | 特別な技術: | bgaことが2.5mil、絞り(最小) 0.075ミリメートル、mid | 耐圧: | 2-4.5ボルト | 熱伝導率: | 1.0-3.0ワット/mk |
包装
| 包装: | 真空パックと箱に入れて |

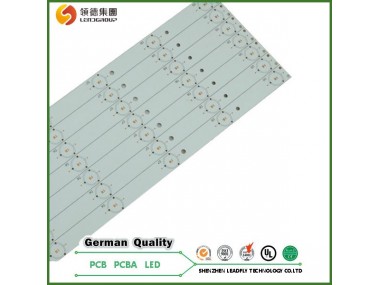

oemカスタマイズされた液晶テレビpcbボード、ストリップpcb
約鉛
1) 10年以上の専門的な経験。2) ul approvaled、ul no。: E3336453)以上30経験豊富なエンジニアと300熟練したスタッフ。 4)で毎月生産能力の80,000平方メートルのアルミpcb。4)当社総売上リーチus $2,000ミリオンとを工場エリア到達8,000平方メートル。 5)優れた製品品質とオン時間delieve記録。
製品の説明
| no。 | アイテム | 能力 | |||
| 1 | ラミネート | アルミベース、銅ベース、cem-1 CEM-3 fr4 (TG130、TG150、TG170)、fpc (フレキシブルプリント基板)セラミックベース | |||
| 2 | 層 | 1-16layers | |||
| 3 | 最大サイズ | 800 × 650ミリメートル | |||
| 4 | ミン。厚さ | 1/2l: 0.40ミリメートル、4リットル: 0.40ミリメートル、6l: 0.60ミリメートル、 8l: 0.80ミリメートル、10l: 1.20ミリメートル | |||
| 5 | 完成した銅 | インナー: 12-175um、外側: 35-175um | |||
| 6 | ミン。ライン/間隔 | i/l; 3/3mil (0.0762/0.0762ミリメートル) o/l; 3.5/3.5mil (0.0889/0.0889ミリメートル) | |||
| 7 | min. finished穴 | 6ミル(0.15ミリメートル) | |||
| 8 | 穴壁銅 | 20-25um | |||
| 9 | ミン。s/mダム | 4mil (0.10ミリメートル) | |||
| 10 | マックス。アスペクト比 | 0.417361111 | |||
| 11 | 公差の穴位置 | +/-2ミル | |||
| 12 | 公差のアウトライン | 通常: +/-5ミル、特別な: +/-4mil | |||
| 13 | 公差のトラック | 通常: +/-20%、 インピーダンス制御: +/-10% | |||
| 14 | 公差のpth | 通常: +/-3mil、/特別な: +/-2ミル | |||
| 15 | 公差のnpth | +/-2ミル | |||
| 16 | インピーダンス制御 | +/-10% | |||
| 17 | ツイストと弓 | < = 0.75% | |||
| 18 | 表面仕上げ | hal (錫-リード/鉛フリー)、enig、osp、 浸漬シルバー、ゴールドメッキ、ゴールドフィンガー | |||
q:あなたは、工場や商社?
a:私たちは、工場、そこで、価格優位性も取引会社。
q:どのようなファイルを使うでpcb製造?
a:ガーバーRS-274X、274D、イーグルとautocadのdxf、dwg。
q:どのような形式のbomあなたは好きですか?
a:私たちに好むexcelでコンポーネント部品番号、メーカー、数量、価値情報。もちろん、他の形式はokです。
q:どのくらいの時間があなたの引用後に送信され私は送信されガーバー、bomとテスト手順?
a:用pcb、私たちの引用は6時間以内に送信。いくつかの特別なコンポーネント、あなたはお勧めサプライヤーに米国。
q:私はledサンプルテストする?
a:はい、私たちは、供給モジュールサンプルにテストとチェック品質、混合サンプル注文利用可能です。注意してくださいバイヤーは郵送料を支払う。
q:どのくらい私はサンプルを得る?
a:あなたが支払う後はサンプル料と送信米国確認したファイル、サンプルは準備のため配信で3-7日。サンプル送付されますあなたの急行経由と到着で3-5日
q:あなたはテスト出荷前?
a:はい、私たちは確実各ピースのpcbは、出荷前、私たちは、商品で送った良い品質。
q:私たちは持っていないガーバーまたは任意のファイル、あなたはデザインのため米国?
a:はい、私たちは設計エンジニアチーム、をお聞かせください要求、行うことができますシリーズ製品設計のためのあなた。
なぜ私たちを選択:
1)。高品質保証&高速配信時間&高品質材料&高度な生産機
2)。リーズナブルな価格&類似サンプル送信できます。
3)。速やかにサービスでプロフェッショナルガイド&見積書時間以内
4)。ゴールドサプライヤーのled pcb pcbaで10年の経験。
5)。100000 suqareメーター工場と700workers。証明書: ul & rohs & m-、ゴールドサプライヤー。
6). customizedデザイン(oemサービス提供される)。当社設計エンジニアは常にあなたと。
