包装

pcbaの製造

-- 歓迎任意oemやodmサービス

-- プロトタイプ/試験順序: お持ちでない場合は、 元ガーバーファイル、 だけを送信してください私達に元のためのプロトタイプdupulication。 我々はコピーすることができそれからわずかに実際のサンプル。

--- マス順序: 私たちに送ってくださいガーバーファイル/模式/bomリストを実行するために大量生産。 もちろん、 最初のサンプルが送られれようとして、 大量生産する前に。 同時に、 我々・rsquo; 任意のコンポーネント連絡させていいただきありがとう変更/代替。

Pcbaアセンブリ:

1.層: 1〜30層

2.サービス: pcbの生産、 pcbaasssembly、 ソーシングコンポーネント、 完全な製品のような生産ハードディスクプレーヤー

3.smtおよびディップpcbアセンブリ: smt、 を介して- 穴のアセンブリ、 bga。。。。

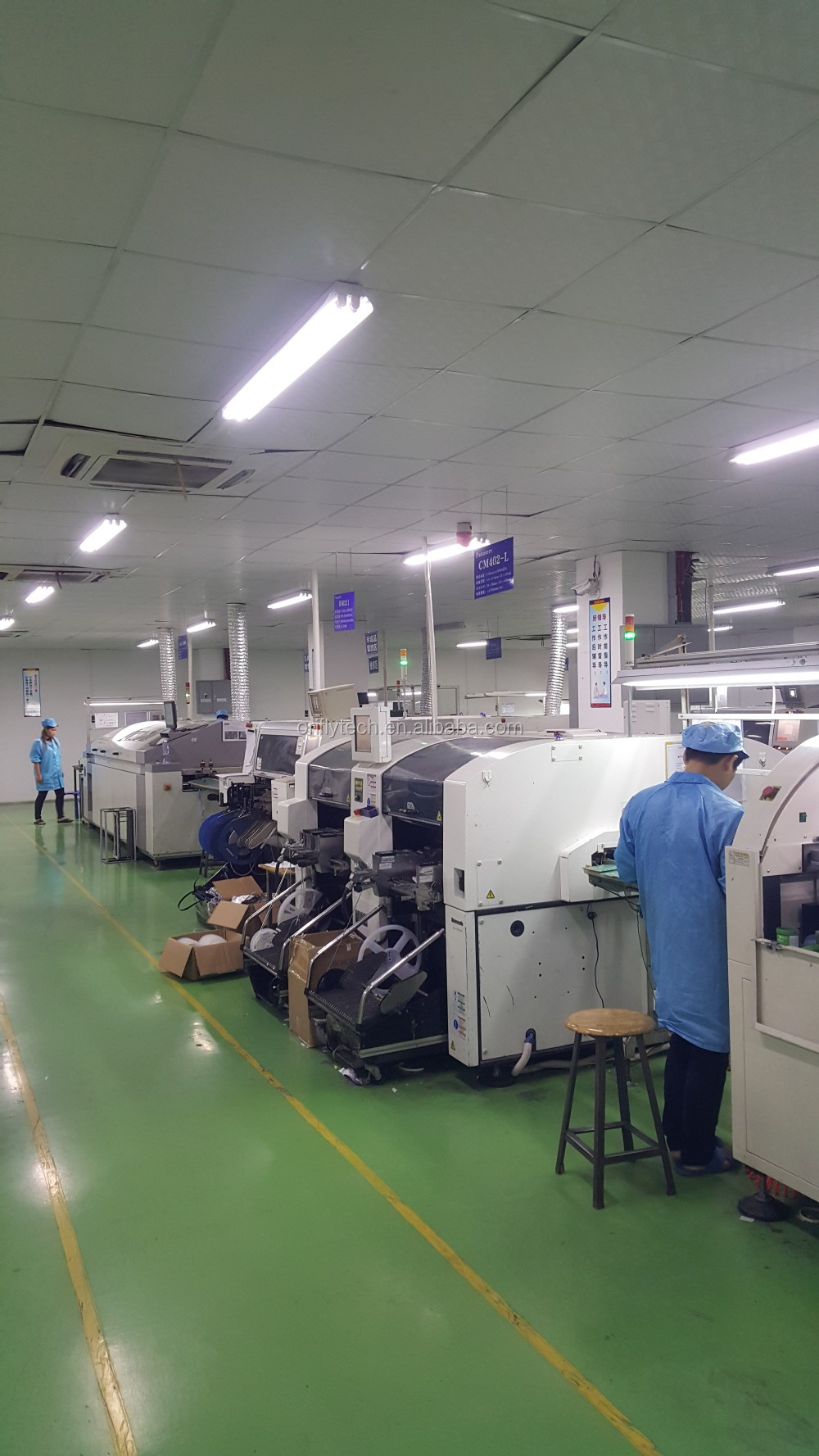

4.smtライン: ドイツから機械で: パナソニック、 ヤマハ。 我々が提供できる両方鉛および鉛フリーライン。

5.証明書: iso14001:、: 2000、: 2008、 isots16949。

6.テスト: 完全な100％pcb電気試験、 機能テストされpcba。

7.リードタイム: 15から35日に応じて複雑なpcba。

生産フローpcba:

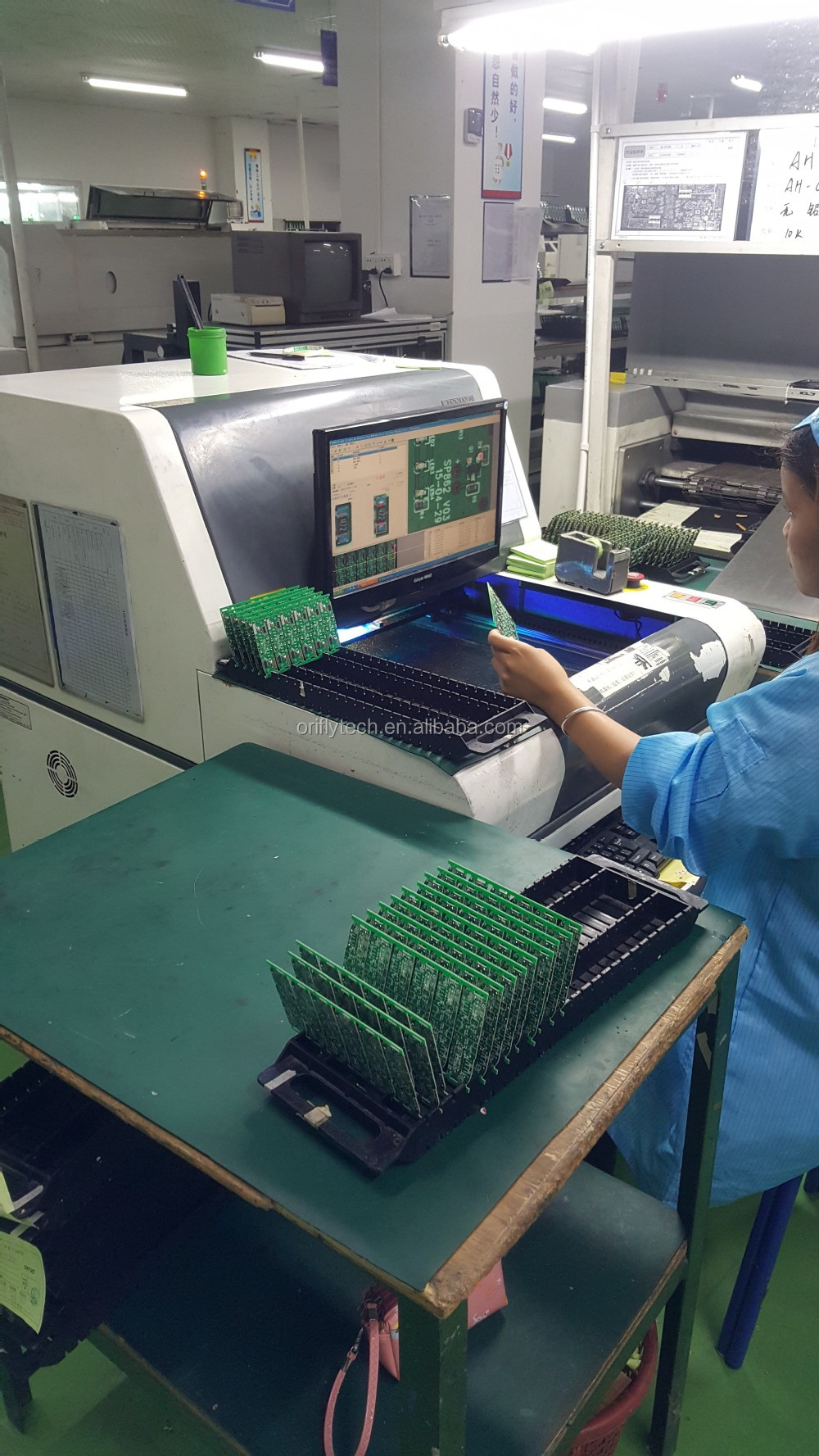

受信材料--- iqc& mdash; にsmt& mdash; smt行のロード& mdash; はんだペースト/接着剤の印刷& mdash; チップ実装& mdash; リフロー--- 視覚検査- 葵( 自動光学検査)& mdash;smtqc& mdash; smt株式& mdash; ディップ& mdash; ウェーブはんだ付け--- タッチアップ- 目視検査& mdash; ict( テストプ)& mdash; 最終組み立て& mdash; fct( 機能検査)& mdash; qqc--- パッキング--- 出荷する準備ができて

要件を引用し:

--- はずっと送信するために歓迎され私たちにどのようなプリント回路基板をチェックするためには、 見積書。 を確認するために価格がよりaccurant、 を提供しなさい親切な:

1)ガーバーファイルとbomリスト;

2)の詳細な画像は、 完成したサンプルをまたはpcbapcba;

3)pcbaのための試験方法

ソーシング

--- どのような電子コンポーネント

--- 金属部分( cnc)

--- プラスチック部品( 射出成形金型・真空成型金型)

--- コネクタ/ケーブル/ワイヤーハーネス

購買のヒント

、。    pcbのオーダー

--- ご提供くださいガーバーファイルいずれかと一緒に必要なその他の詳細。

b。    pcba順序

--- 私たちに送ってくださいガーバーファイル/模式/要求、 その他の製造bomリスト。

c。 ソーシングコンポーネント

--- 送信親切にして私達に詳細仕様購入しようとしてあなたが何であるか、 任意pictue/webリンクははるかに高く評価されてい。

D。 金属/プラスチック部品

-- 私たちに送ってください2d/3d図面と一緒に非常に私たちの参考のための詳細な仕様を送信するために、 見積り/成形料/単価。

-- があればに実際のサンプル、 を送信してくださいをコピーする私達に。

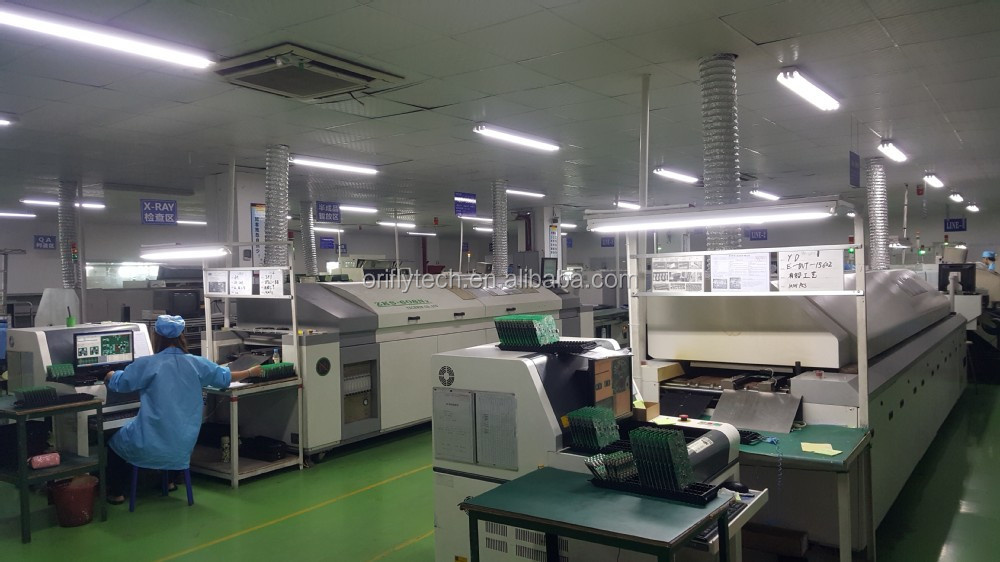

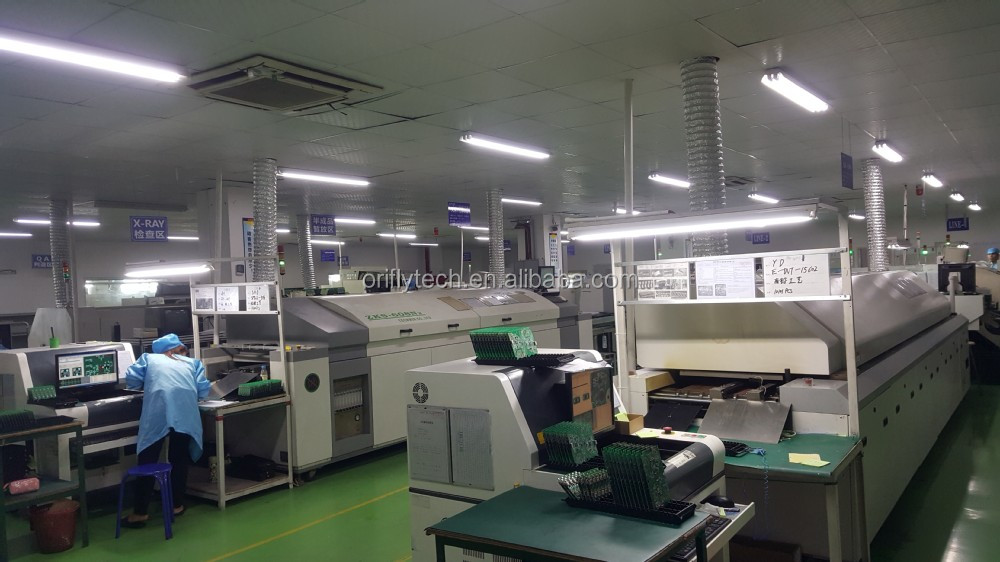

弊社のrohs指令**viewsmtワークショップ・良いテストservice***

お取引の流れ→ (詳細を確認こちらをクリツク！)
