原産地: | 中国(本土) | 銘柄: | chipskey | モデル番号: | メガr3 | 鉛フリーな状態: | 鉛フリー/rohs対応 | 状態: | 元の製造業者を使用して新しいブランド | 寸法: | で×4.022.13で×0.55で( 10.2センチ×5.4センチ×1.4cm) | 重量: | オンス1.23( 35g) |
包装
包装: | 応じて適切なパッケージの個数や大きさ |

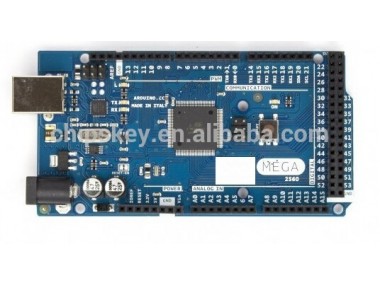

最新バージョンのためのarduinoatmega2560r3r3メガメガ
仕様:
メガ2560をボードで、 マイクロコントローラに基づいてatmega2560(データシート)。 それはデジタル入力54/出力ピン( その15のとして使用することができpwm出力)、 16アナログ入力、 4uart( ハードウェアのシリアルポート)、 16600mhzのcpu水晶振動子、 usb接続、 電源ジャック、 icsp、 ヘッダー、 とリセットボタン。 それを支えるために必要すべてのものが含まれていマイクロコントローラ; 単に接続しそれを使ってコンピュータにusbケーブルや電源を使ってそれにac-dcアダプタまたはバッテリ始めるために。 メガをほとんどと互換性が盾duemilanoveまたはdiecimila用に設計された。
メガ2560はへのアップデートですメガそれを置き換えている。
Mega2560を異なるものが先行するすべてのボードという点でそれは使用されません、 ftdiusbへ-- シリアルドライバチップ。 代わりに、 それが施されていますatmega16u2( atmega8u2でリビジョン1と改訂2ボードの) としてプログラム、 usb- へ- シリアルコンバータ。
改訂2mega2560の板は、 抵抗器を引っ張って8u2hwbグランドにライン、 に入れたのが容易になりdfuモード.
リビジョン3ボードの新機能は次のような:
- 1.0ピン配置: 追加されたsdaおよびsclピンの近くにあるピンをarefと他の2新しいピンの近くに置かれたリセット端子に、 を盾をiorefであることができるように適応する電圧ボードから提供。 将来的に、 盾なりとも互換性は、 ボードと利用しているavr、 と操作しているのとや5v起因が3.3v動作する。 もう一つは、 ピン接続されていない、 将来のために予約されている目的。
- 強くリセット回路。
- atmega16u28u2を交換してください。
回路図、 リファレンスデザインピン・マッピング
鷲ファイル:-mega2560_r3- 参照- デザイン。 ジップ
ピン·マッピング:pinmap2560ページ
概要
マイクロコントローラ | atmega2560 |
動作電圧 | 5v |
入力電圧( 推奨) | 7-12v |
入力電圧( 制限) | 6-20v |
デジタルi/oピン | 54( その15のpwm出力を提供し) |
アナログ入力ピン | 16 |
Dc電流あたりのi/oピン | 40ミリアンペア |
Dc電流3.3vピンのための | 50ミリアンペア |
フラッシュメモリ | そのうち256キロバイト8キロバイトブートローダによって使用される |
sram | キロバイト8 |
eeprom | キロバイト4 |
クロック速度 | 16mhzの |
