| 原産地: | 中国(本土) | 銘柄: | 4つ星 | モデル番号: | LPGD-NKKY-6 | 素材: | 真鍮 | 周波数範囲: | dc-6ghz | インピーダンス: | 50オーム | vs wr: | 1.20: 1 | コネクタタイプ: | nコネクタジャックにジャック | 製品名: | rf避雷 |
製品の説明

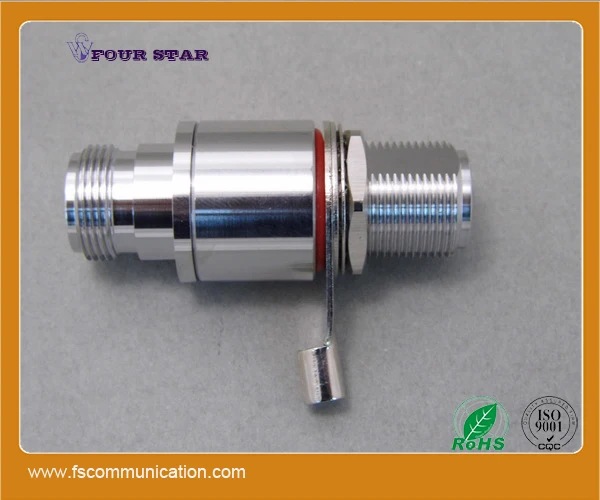

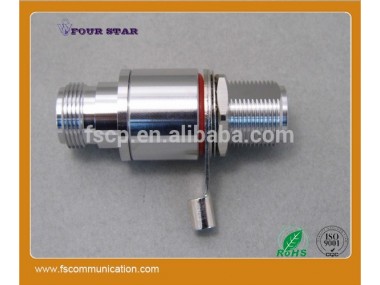

ガス放電管避雷
| ガス放電管型避雷でnメスnメスバルクヘッドコネクタ | ||
| モデル番号 | N-GD-KKY-3 | |
| インタフェース | iec 60169-16/MIL-STD-348/304 | |
| 電気 | ||
| 特性インピーダンス | オーム | |
| 同軸コネクタ | nメスnメスバルクヘッドコネクタ | |
| 周波数範囲 | dc-3ghz | |
| vs wr | ≤ 20 @ dc-3ghz | |
| 挿入losss | ≤ 18db (3 ghz) | |
| インパルス耐圧 | ≤2500v (@ 1kv/マイクロ秒) | |
| 誘電抵抗 | ≥5000mΩ | |
| 接触抵抗 | 中心コンタクト≤1mΩ | 外側接触≤ m Ω |
| ピークパワー | 200ワット | |
| dc耐圧 | 90/150/230/470 (v) ± 20% (@ 100/s) | |
| ac放電電流 | 5a (50 ｈｚ) | |
| サージ放電電流 | 5ka (8/20 μ s) | |
| 最大耐える電流 | 20ka (8/20 μ s) | |
| 嵌合 | - | |
| 機械式 | ||
| 耐久性 | 挿抜回数≥500 | |
| 材料とメッキ | ||
| 部品名 | 素材 | メッキ(仕上げ) |
| ボディ(ハウジング) | 真鍮 | niまたはtri-金属(cuznsn) |
| 絶縁体 | ptfe | - |
| 内部導体 | りん青銅 | au (またはag) |
| ワッシャー | 真鍮 | ni |
| カップリングナット | 真鍮 | ni |
| groudingコンポーネント | ステンレス鋼 | - |
| 環境 | ||
| 動作温度 | _ 45 °c-85 °c | |
| 全天候率 | ip67 | |
| rohs (2002/95/ec) | 準拠による免除 | |
| eu指令2006/95/ec | 準拠 | |
