| 原産地: | 中国(本土) | 銘柄: | 使用 | 名のprodut: | 11ミリメートルロータリエンコーダ | 最大。 電流: | 10ma | 最大。 電圧: | dc5v | 機械的寿命: | 30000サイクル | 11ミリメートルロータリエンコーダ: | 1530位置のパルス、 正波は | ミニロータリエンコーダ: | マルチメディアのためのカーオーディオ機器 | スイッチをエンコード: | はい | 証明書: | sgs、 rohs指令 | 保存温度範囲: | -40℃~+85℃ | 端子間抵抗: | 最大1Ω |
包装
| 包装: | あたり200個ポリフォーム、 カートンごとの個2000 |
ロータリーエンコーダーすべてのアプリケーションで使用することができ監視回転率を必要とする、 速度、 加速と方向。 これらのセンサーで利用することができる多くのアプリケーションで見つかった機械工学、 コンベヤ業界、 マテリアルハンドリングと包装産業。 のようなカーオーディオ・ビデオ, 家電製品, マルチ- スピーカー, 医療機器, おもちゃ, スポーツ器具, 通信機器。にきっとあなたは適切なものを見つけるからあなたのアプリケーションのための当社の幅広い製品群を提供し。
自動化に、 彼らは角度のためのセンサとして使用され、 位置、 速度と加速度。 リニアモーションも測定できスピンドルの使用を介して、 ギアラック、 ケーブル引き出しまたは測定の車輪。
ロータリーエンコーダー変換し、 機械的な入力の電気信号に、 カウンターによってて処理することができ、 タコメーター、 プログラマブルロジックコントローラと産業用pc。

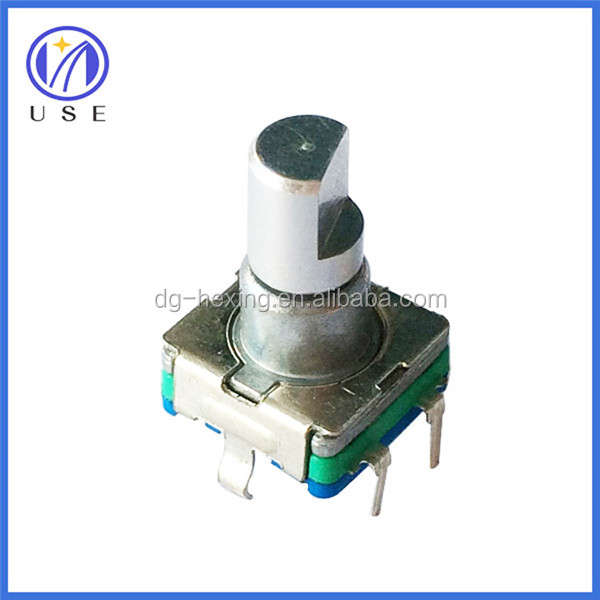

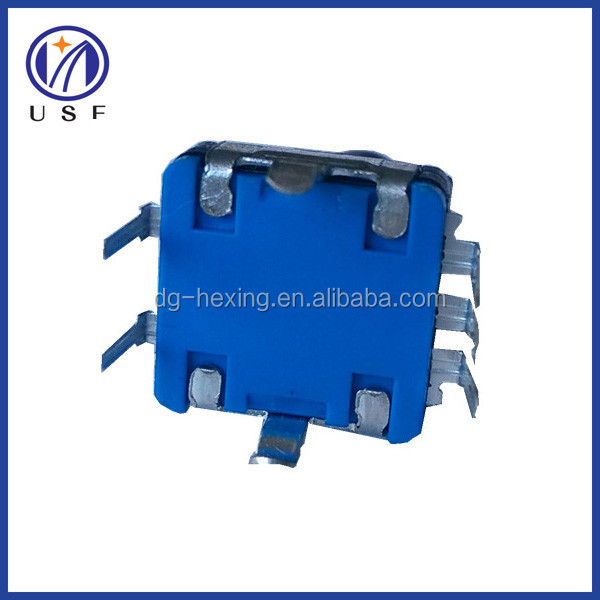

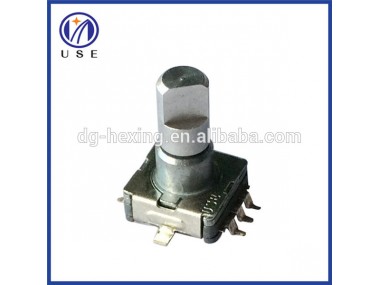

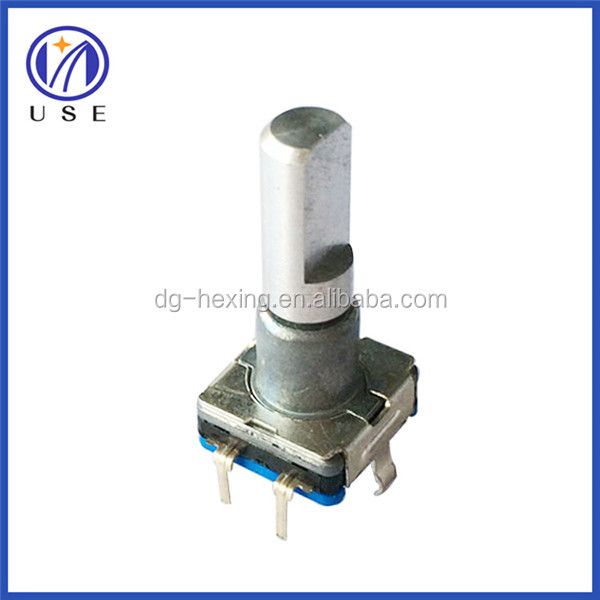

インクリメンタルec1111ミリメートル
エンコーダスイッチ付き、 ピンタイプ、 取付高さ4.5ミリメートル、 スレッドレス5mmスリーブ、 半- 円形溝鉄ハンドル、 10mmシャフトの長さ、 1530位置のパルス、 正波は
製品の説明
機械的特性 | |
| アイテム | 仕様 |
| 角度回転合計 | 360・度; |
| クリックトルクレンチ | 30~150gf。 cm |
| のプッシュ- 引っ張り強度のシャフト | プル: プッシュ8.0kgf: 8.0kgf10sのための |
| シャフトのぐらつき | P-p0.7xl/30mmマックスl: シャフトの長さ |
| ナットブッシングを締め強度 | 8.0kgf。 cm分 |
| プレーシャフト軸方向に | 0.4mm |
| シャフトプレイで回転ウォブル | 5・度; 最大 |
| 旅行のスイッチ | 0.50.3mm |
| 操作 | 400~600gf。 cm |
| 電気的特性 | |
| アイテム | 仕様 |
| 定格電力 | Dc5v;、、 bリード5ミリアンペアマックス; c鉛10ma以下 |
| 出力信号 | 2信号:、、 b |
| 解像度 | 15/20パルス/360・度; |
| 端子間抵抗 | 1・オメガ; 最大 |
| 位相差 | T1,t2,t3,t4以上4msの |
| ノイズをスライドさせる | T1,t3・ル; 5ms; t2・ル; 3ms |
| 絶縁抵抗 | 100m・オメガ; 分度dc250v |
| 絶縁耐力 | ac300vで1分から |
| 持久力特性 | |
| アイテム | 仕様 |
| 回転生活 | 実行可能な30日以降、 000サイクル |
| プッシュ- 生活 | 実行可能な20の後に、 000回 |
| 保存温度範囲 | -40・#8451; ~+85・#8451; |
| 動作温度範囲 | -10・#8451; ~+70・#8451; |
| 相対湿度/rh | 25%~85% |
