| 原産地: | 中国(本土) | 銘柄: | hurko | モデル番号: | hkml/hkel | 入力信号: | 4ミリアンペア〜20ma; 1VDC〜5vdc; 24vdcパルスまたは電気レベル、 など | 電力供給: | 380vac/50 ｈｚ; 220vac/50 ｈｚ;など | バルブ制御誤差: | <= 1% | 再現性erro: | <= 1% | デッドバンド: | 0.1%〜0.9%の合計旅行 | 防水エンクロージャ: | ip68 | 防爆: | exd ii bt4 | 周囲温度: | -40c〜+ 70c | 周囲湿度: | <= 95% | 圧力: | 86-106Kpa |
包装
| 包装: | 木製カートン |

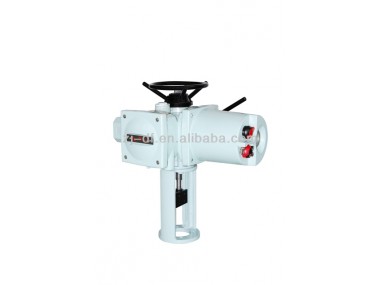

インテリジェントリニア電気バルブアクチュエータ
*調節マルチターンインテリジェントアクチュエータ
*非押し付けがましいデザインと簡単に調整
hurko電動アクチュエータ
*両方変調タイプとスイッチタイプが設けられている
*両方防水タイプと防爆タイプが設けられている
*非押し付けがましいデザインはオーディオ視覚と簡単に調整
*複数のギア比と出力比と鍛造得ることができる
*用ゲートバルブ、 グローブバルブ、 コントロールバルブなど
hkml/hkelアクチュエータ性能( 380vac/50 ｈｚ)
| モデル | 出力速度( rpm) | 18 | 24 | 36 | 48 | 72 |
HKML03 HKEL03 | 運転幹直径/ピッチスレッドミリメートル | 26/3 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f10 | |||||
| 変調ストロークkn | 9.20 | 9.20 | 8.45 | 7.37 | ||
| リニア速度250mm/秒 | 0.9 | 1.2 | 1.8 | 2.4 | ||
| 定格近いストロークkn | 18.43 | 18.43 | 16.26 | 14.63 | ||
HKML05 HKEL05 | 運転幹直径/ピッチスレッドミリメートル | 26/3 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f10 | |||||
| 変調ストロークkn | 18.43 | 18.43 | 16.26 | 14.63 | ||
| リニア速度250mm/秒 | 0.9 | 1.2 | 1.8 | 2.4 | ||
| 定格近いストロークkn | 33.06 | 29.27 | 29.27 | 26.02 | ||
HKML10 HKEL10 | 運転幹直径/ピッチスレッドミリメートル | 32/6 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f14 | |||||
| 変調ストロークkn | 31.15 | 31.15 | 26.12 | 20.74 | 18.06 | |
| リニア速度250mm/秒 | 1.8 | 2.4 | 3.6 | 4.8 | 7.2 | |
| 定格近いストロークkn | 46.87 | 41.87 | 31.15 | 26.12 | 20.74 | |
HKML10 HKEL10 | 運転幹直径/ピッチスレッドミリメートル | 38/14 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f14 | |||||
| 変調ストロークkn | 18.91 | 18.91 | 15.88 | 12.61 | 10.97 | |
| リニア速度250mm/秒 | 4.2 | 5.6 | 8.4 | 11.2 | 16.8 | |
| 定格近いストロークkn | 28.49 | 25.45 | 18.91 | 15.88 | 12.61 | |
HKML20 HKEL20 | 運転幹直径/ピッチスレッドミリメートル | 32/6 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f14 | |||||
| 変調ストロークkn | 58.39 | 58.39 | 49.56 | 39.18 | 39.18 | |
| リニア速度250mm/秒 | 1.8 | 2.4 | 3.6 | 4.8 | 7.2 | |
| 定格近いストロークkn | 78.37 | 78.37 | 62.62 | 52.25 | 52.25 | |
HKML20 HKEL20 | 運転幹直径/ピッチスレッドミリメートル | 38/14 | ||||
| マックス線形旅行ミリメートル | 115 | |||||
| フランジ型( iso 5210) | f14 | |||||
| 変調ストロークkn | 35.49 | 35.49 | 30.12 | 23.82 | 23.82 | |
| リニア速度250mm/秒 | 4.2 | 5.6 | 8.4 | 11.2 | 16.8 | |
| 定格近いストロークkn | 47.64 | 47.64 | 38.06 | 31.76 | 31.76 | |
