モデル: | のドラッグチェーン | タイプ: | 抗力のチェーン | ブランド: | papageno | 材料: | pa | 製品名: | サイレントケーブルキャリア | 色: | 総黒または黒で黄色のボタン | アプリケーション: | アクセサリー工作機械、 ケーブルやホースを保護する。 | 作業温度: | -40125度まで摂氏 | 長さ: | 通常0.5-10m | 曲げ半径: | 75、 100、 150、 200mm | パッケージ: | カートンで | marterial: | 強化ナイロン | 構造: | ブリッジと密閉型 | 動作速度: | 5m/s未満 |
包装
包装: | ケーブルチェーンダンボール箱に梱包、 パレットが利用可能で、 お客様のご要望に従って。 |

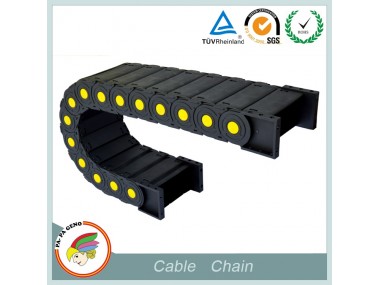

サイレントケーブルキャリア
製品の説明構造:
タンクチェーンのドラッグチェーンのように見え、 多くのユニットで構成される回転- 自由にリンク。 左リンクユニットで構成されてい- と- 正しいリンクプレートとアップ- と- ダウンカバープレート。 各ドラッグ簡単に開くことができ、 インストールされている、 なしスレッドは必要あり、 置くだけ電気ケーブル、 送油管、 空気管、 水道管やに他人のドラッグチェーンカバーを開いた後にプレート。
同じシリーズのドラッグチェーン同じ内側の高さを持っている、 が、 外側高さ、 ピッチ、 内側の幅と曲げ半径別の選択肢がありことができ。

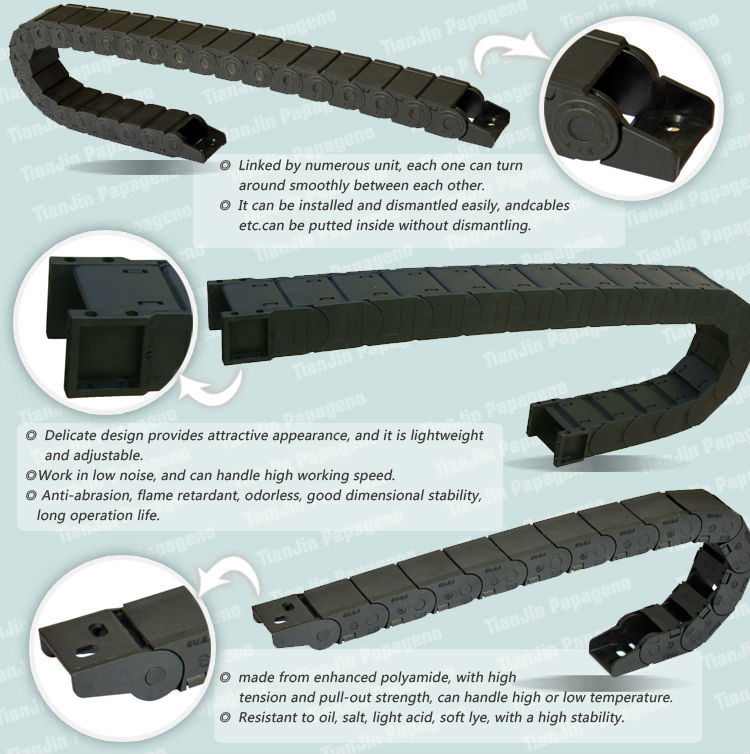

特徴:
1.個々のチェーンリンクを接続することができでスナップにそれらを可能にする接続を形成するために結合する任意の連鎖を必要な長さ。
2.供給することができるこのケーブルチェーンの有無にかかわらずセパレータを導くためにケーブル。
3.鎖ができますこのケーブルを使用して供給するオープンの蓋のヒンジ、 と様々な幅をインストールできます限り、 それは同じと直列左- と- 正しいリンクプレート。 内部が残ったままになり、 同じ高さ。
4.接合構造に起因するリジッド、 チェーンを反対方向にジョイントロック。 同封のワイヤを曲げることはできない以上曲げ角度固定。
5.密閉型ケーブルチェーンからの保護を提供することができ汚れや破片、 そのような木くずや金属の削りくず
6.材料: 強化ナイロン( 難燃剤)
7.動作温度:- 40・度; c(- 40f) ~125・度; c( 257f)

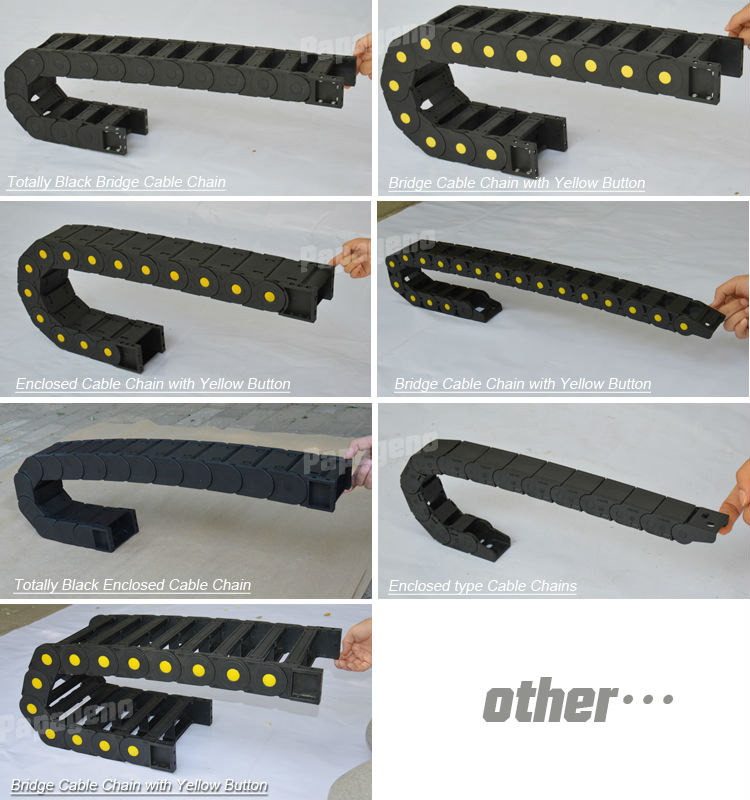

Papagenoケーブルチェーンの異なるタイプ:

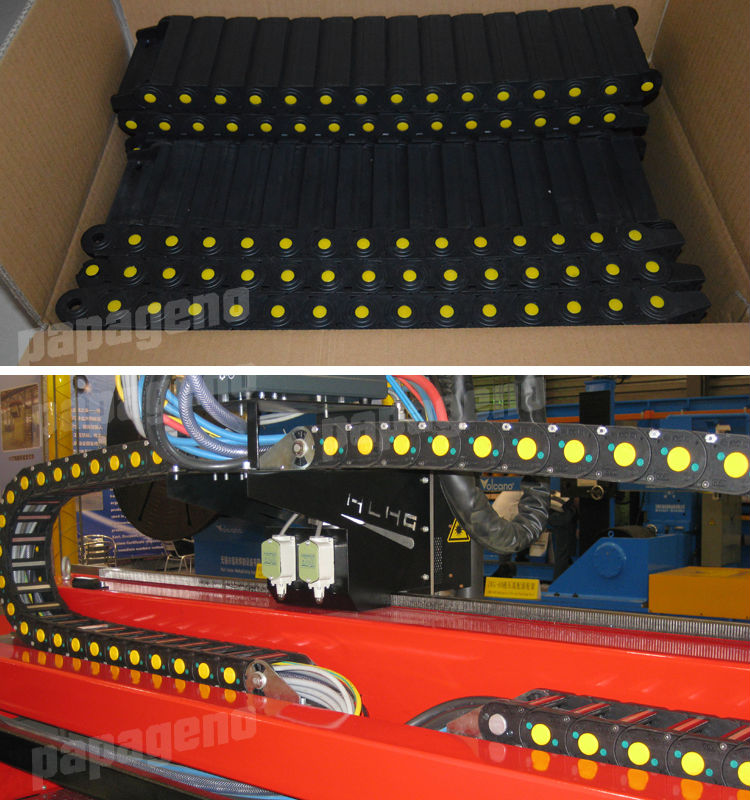

パッケージやアプリケーション:
同封の電気ケーブルの長さに沿って移動し、 このケーブルのドラッグチェーンチェーン内を移動する移動機械の部品、 ケーブルの寿命を向上させる、 を回避することができるダイレクトでストレッチのため電線、 配線間のトラクションを除去する。
のドラッグチェーンで広く用いられてきた数値制御工作機械、 電子機器とcncマシン。
チェーン接続とインストール:
1.サイレントケーブルキャリアが、 水平方向の動きとは別に通常のための、 また、 垂直に使用する、 円形と結合された水平方向/上下動。 場合断面が小さすぎるのケーブルのための、 それは分割することが可能、 間のケーブルを、 チェーンの数を並んで配置されているまたはに互いに反対。
2.固定小数点接続する必要がありの真ん中に寝そべっていた移動距離。 この配置利回り、 最短の間の接続を定点でモバイルユニット、 ため、 また、 最も経済的な長さのドラッグチェーン、 ケーブルやホース。
3.平らな表面がを支えるために必要なドラッグチェーン。 この表面保たなければならない作業領域内の鮮明なチェーン。 トレイが必要ななサポートがないときに満足のいくチェーンのためのサポート
必要なデータのドラッグチェーンの選択のための:
旅行の長さ
番号との外径ケーブルやホースインストールされるように
必要最小曲げ半径のケーブルやホース
ケーブルやホースの重量
利用できる取付幅
アプリケーションの種類( dwg。 可能であれば)
仕様56シリーズの仕様書ブリッジのドラッグチェーン:
