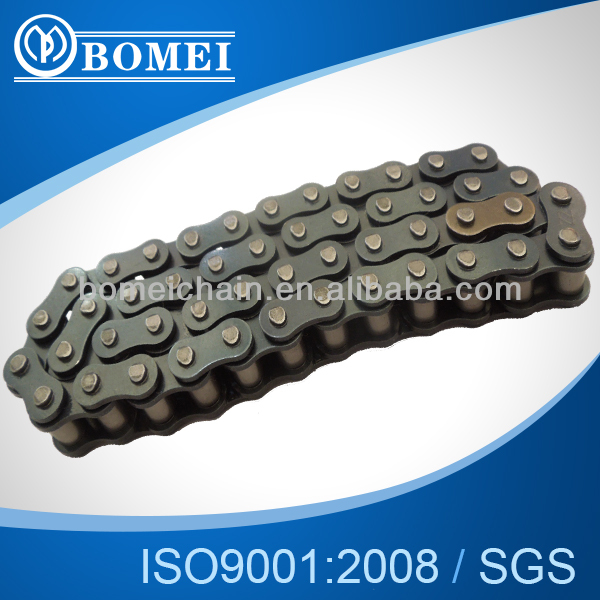

| 原産地: | 中国(本土) | 銘柄: | bomei | モデル番号: | bシリーズ | タイプ: | ローラーの鎖 | 標準的なか標準外: | 標準 | 材料: | 鉄 | 色: | 光 |
包装
| 包装: | 一枚にチェーンポリ- バッグのダンボール箱に入れて、 にそれから木製ケース |

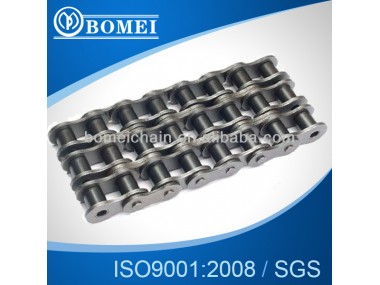

| Din/iso 親族/iso チェーン なし。 | ピッチ | ローラー | 幅 の間に 内側のプレート | ピン 直径 | ピン 長さ | lnner プレート 深さ | プレート 厚い -ネス | 究極の 引張 強度 | 平均 引張 強度 | 重量 あたり メーター | |
| p | d1 最大 | b1 分 | d2 最大 | l 最大 | lc 最大 | h2 最大 | t 最大 | q 分 | q0 | q | |
| ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | Kn/lb | kn | キロ/m | |
| 05b-3 | 8.000 | 5.00 | 3.00 | 2.31 | 19.5 | 20.2 | 7.10 | 0.80 | 11.1/2523 | 13.8 | 0.48 |
| *06b- 3 | 9.525 | 6.35 | 5.72 | 3.28 | 33.5 | 34.6 | 8.20 | 1.30 | 24.9/5659 | 30.1 | 1.16 |
| 08b-3 | 12.700 | 8.51 | 7.75 | 4.45 | 45.1 | 46.1 | 11.80 | 1.60 | 47.5/10795 | 57.8 | 2.03 |
| 10b-3 | 15.875 | 10.16 | 9.65 | 5.08 | 52.7 | 54.1 | 14.70 | 1.70 | 66.7/15159 | 84.5 | 2.77 |
| 12b-3 | 19.050 | 12.07 | 11.68 | 5.72 | 61.5 | 63.1 | 16.00 | 1.85 | 86.7/19705 | 101.8 | 3.46 |
| 16b-3 | 25.400 | 15.88 | 17.02 | 8.28 | 99.8 | 101.2 | 21.00 | 4.15/3.1 | 160.0/36364 | 203.7 | 8.13 |
| 20b-3 | 31.750 | 19.05 | 19.56 | 10.19 | 114.2 | 117.9 | 26.40 | 4.5/3.5 | 250.0/56818 | 290.0 | 10.82 |
| 24b-3 | 38.100 | 25.40 | 25.40 | 14.63 | 150.1 | 154.6 | 33.20 | 6.0/4.8 | 425.0/96591 | 493.0 | 20.10 |
| 28b-3 | 44.450 | 30.99で | 30.99で | 15.90 | 184.2 | 188.7 | 36.70 | 7.5/6.0 | 530.0/120454 | 609.5 | 24.92 |
| 32b-3 | 50.800 | 30.99で | 30.99で | 17.81 | 183.2 | 188.2 | 42.00 | 7.0/6.0 | 670.0/152273 | 770.5 | 31.56 |
| 40b-3 | 63.500 | 38.10 | 38.10 | 22.89 | 226.8 | 233.8 | 52.96 | 8.5/8.0 | 950.0/215909 | 1092.5 | 48.10 |
| 48b-3 | 76.200 | 45.72 | 45.72 | 29.24 | 281.6 | 289.4 | 63.80 | 12/10 | 1500.0/340909 | 1710.0 | 75.00 |
| ※: d1 *bushingチェーン: 表にd1の外径を示すブッシング | |||||||||||
