原産地: | 中国(本土) | 銘柄: | yfm | モデル番号: | g41 | 力: | 手動 | 標準的なか標準外: | 標準 | 圧力: | 低圧 | 材料: | キャスティング | 構造: | ダイヤフラム | 媒体の温度: | 低温 | 媒体: | 酸 |
包装
包装: | 合板ケース |

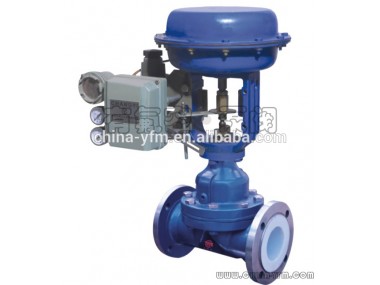

ptfe/fep/pfa並ぶダイヤフラムバルブ
技術仕様
デザインと製造規格:asme B16.34、hg/t 3704
対面外形寸法:asme B16.10、gb/t 12221
フランジ標準:asme b 16.5、gb/t 9119、din、jis
検査とテスト:api 598、gb/t 13927
製品仕様
ボディ材質:wcb、astm a395、cf8、cf8m
裏地素材:ptfe、pfa、経口、fep、epdm
公称直径:1/2 "-14 " (dn15〜dn350)
圧力範囲:Class150、pn6、pn10、pn16
操作方法:マニュアル、電気、空気圧アクチュエータ
製品の説明:
1。youfumi並ぶダイヤフラムバルブは理想的にシャットオフ、流量制御と絞りの腐食性プロセスメディアでどちら液体または気体状態。
その主な特徴は頑丈な、頑丈な構造、メンテナンスフリー、容易な交換のコンポーネント上サイト。便利な、柔軟かつ正確なオープンまたはクローズ。
2。それを維持できるどんな腐食媒体に加えて??溶融アルカリ金属とフッ素要素??。それは理想的な製品で使用chlor-アルカリ、産業における有機化学物質、金属と鉱業、窒素とphosphatic肥料、石油精製、医薬品など。
3。それは適用されませんダイヤフラム使用中で硬質粒子、原因となるダイアフラム損傷と漏れ。
4。を作業温度はできません超えることが指定された範囲。
5。オープンをダイヤフラムあまりにも頻繁に影響を与えるでシール性能。
6。裏地素材: pfa、fep、gxpoなど。
7。操作方法:マニュアル、ウォームギア、電気、空気圧と油圧アクチュエータ。
8。youfumi並ぶダイヤフラム弁はに従って利用ニーズのアプリケーションで追加のサイズや他よりも標準材料。
素材仕様:
1。ロックネジ: a320 b8
2。ボディボルト: a320 b8
3。ハンドル: a216 wcb; a351 cf8
4。スリーブ: ss304
5。ボンネット: a216 wcb; a351 cf8; a351 cf8m
6。幹ナット:真鍮
7。ステム: 2cr13; a182 304; a182 316
8。調節可能なパッド: ss304
9。ディスク: a216 wcb; a351 cf8; a351 cf8m
10。ゴムダイアフラム: epdm
11。ダイアフラム: pfa; fep
12。ボディ: a216 wcb +ライニング材; a351 cf8 +ライニング材; a351 cf8m +ライニング材
13。ナット: a194 2 h; a194 8; a194 8メートル
14。平座金: 45 #; a182 304; a185 316
15。外側六角形ネジ: a197 b7; a320 b8; a193 B8M
