| 原産地: | 中国(本土) | 銘柄: | タナまたはoem | モデル番号: | TN2013121301 | 力: | 手動 | ポートサイズ: | dn25 | 標準的なか標準外: | 標準 | 圧力: | 高圧 | 材料: | ステンレス | 構造: | 針 | 媒体の温度: | 正常な温度 | 媒体: | 水 |
包装
| 包装: | 合板ケース |
仕様

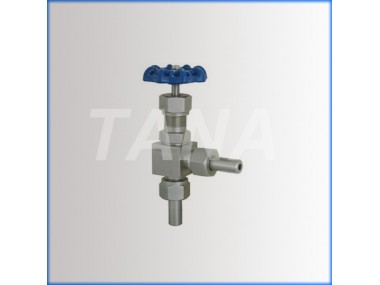

J24W-320P角ニードルバルブコンパクトと材料は標準材料生産、信頼性の高い品質。構造は角度を付け、コーンシール、活動バルブ。接続する引き継ぐ溶接接続、アプリケーションと動作温度-29 ℃〜+ 200 ℃、エンジニアリング圧力:: ≤ 10000psi。適切な媒体:水、油、ガスと他の非腐食性メディアで硝酸、酢酸と他の腐食性メディア。すべての製品が処理さに従って材料生産され、をに厳密に従って製造されてい標準: gb/T12224-2005 jb/T7747-1995規格。
外形寸法
| モデル | dn | & oslash; | & oslash; 1 | l1 | l | h | d0 |
| J24W/h | dn6 | & oslash; 14 | & oslash; 12 | 60 | 66 | 76 | 70 (60) |
| J24W/h | dn10 | & oslash; 18 | & oslash; 14 | 60 | 66 | 76 | 80 (60) |
| J24W/h | dn15 | & oslash; 22 | & oslash; 17 | 65 | 71 | 81 | 80 (70) |
| J24W/h | dn20 | & oslash; 28 | & oslash; 19 | 67 | 73 | 110 | 110 (80) |
| J24W/h | dn25 | & oslash; 33 | & oslash; 22 | 73 | 79 | 130 | 130 (100) |
素材:
| no。 | パート | 素材 |
| 1 | 溶接パイプ | 20 # a105 ss304 SS304L ss316 ss316l |
| 2 | ワッシャー | ptfe rtfe |
| 3 | ナット | 20 # a105 ss304 SS304L ss316 ss316l |
| 4 | ボディ | 20 # a105 ss304 SS304L ss316 ss316l |
| 5 | ガスケット | ptfeグラファイト |
| 6 | パッキング | ptfeグラファイト |
| 7 | 梱包腺 | 20 # a105 ss304 SS304L ss316 ss316l |
| 8 | ボルト | 20 # a105 ss304 SS304L ss316 ss316l |
| 9 | 幹 | 20 # a105 ss304 SS304L ss316 ss316l |
| 10 | ハンドル | 20 # a105 ss304 SS304L ss316 ss316l |
| 11 | ボルトでキャップ | 20 # a105 ss304 SS304L ss316 ss316l |
