原産地: | 中国(本土) | 銘柄: | vatac | モデル番号: | d373y | 力: | 手動 | ポートサイズ: | 6" ~56" | 標準的なか標準外: | 標準 | 圧力: | 低圧 | 材料: | キャスティング | 構造: | 蝶 | 媒体の温度: | 低温 | 媒体: | 水、 の石油とガス | 絵画: | vatac標準またはoem | 圧力: | 150lb-2500lb | 材料: | 鋼または鉄 | タイプ: | 高性能バタフライバルブ | デザイン: | api609 | 顔に顔: | Asmeb16.10 | 圧力と温度。 定格: | Asmeb16.34 | エンドconnectioin: | ウェハ、 ラグ、 をフランジ | エンド寸法: | Asmeb16.5 | テストと検査: | api598 |
包装
包装: | 海にふさわしいまたは顧客の条件に応じて |

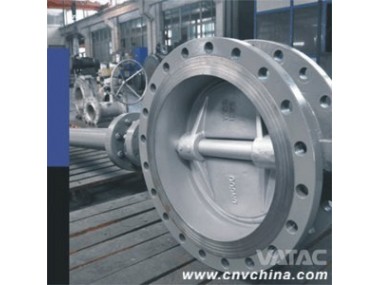

フランジapi609またはウェハ高性能バタフライバルブのサプライヤ
製品の説明
金属シートバタフライ弁、 軽量の利点を持っている、 費用対効果と低トルク操作。
することができavailablve材料: a216wcb/wcc、 lcb、 lcc、 cf8,cf8m、 cf3,cf3mcn7mcf8c、 二相ステンレス鋼( 4a)、 スーパー二相ステンレス鋼( 5a、 6a);
技術的なコンプライアンス
設計・製造 | api609 |
pres。 ・temp。 定格 | Asmeb16.34 |
絵画 | vatacstd。 |
顔に顔 | Asmeb16.10 |
マーキング | はmss-sp-25 |
エンド接続 | Asmeb1.20.1 |
検査・テスト | api598 |
火災安全な | -- |
特別な要件 | tba。 |
仕様 | |
サイズ | Dn40-dn3200 |
圧力 | Pn2.5- pn40/cl150/cl300 |
ドライブモード | Manual/ウォームギア/electric/空気圧/油圧/ソレノイド |
fieldofアプリケーション | 水/海水/ガス/油等 |
材料 | |
シート | Ss304/ss316/グラファイト/asbetos/ptfe/nbr |
ボディ | Wcb/wcc/lcb/qt450-10/qt500-7/cf8m/cf3m/cf8 |
ディスク | Wcb/wcc/lcb/qt450-10/qt500-7/cf8m/cf3m/cf8 |
油圧制御遅い閉会非- リターンバタフライバルブ、 通常はとして名前1型ウエイトバタフライバルブは先進的な製品の管理に使用される制御装置上の。 それらが広く使用されての領域にの入り口の水力発電所におけるタービン、 またはインストールされているポンプ内の出口の灌漑、 電気と水を交換することができる治療分野の機能をゲートバルブアングルストレーナー。 のときにこのような製品が操作される油圧おもりバタフライバルブ、 このバルブはメインパイプラインと一緒にマッチしたシステム、 原則に基づいて水の通過の手順、 にあらかじめ設定を介して/off手順、 効果的にウォーターハンマーを派生したパイプラインを通ってを実現するために流れを確保するために、 安全性やカットオフと上にそのようなシステム保護機能
油圧制御遅い閉会非- リターンバタフライバルブ( おもりバタフライバルブ) から達rechonvangoの特徴と小さなバルブは流れの共同- 効率性、 高い自動、 完全な機能やデバイス、 信頼性の高いパフォーマンス一つである新しい高オート- ハイテク。 省エネ製品設計されており、 国内に基づいて生成される/同じような分野をカバーする海外バルブ、 油圧と電気産業。 そのような製品の深い知識と、 私達rechonvangoバルブも歓迎お客さまoem注文要望に応じて異なる領域の要件を満たすために。
カウンターウェイトバタフライバルブは、 以下の機能を備えた
1.バルブのこのタイプのカウンターウェイトバタフライバルブの機能を置き換えることができゲートバルブや逆止弁の入り口からの水ポンプ、 機械的での不可欠な部分を持つ、 電気、 油圧、 uni- ボディを減らすことができる投資等ランディングエリアとベース。
2.両方の完全な機能を有する電気、 油圧、 を装備する必要はありません他のデバイスとして使用することができている別々のシステムをデバッグし、 サイトで制御、 もこもこのバルブサービスだけの1単位dcsシステムのための、 を介して中央のコンピュータによって管理されているi/oを実現するためにユナイテッド- 操作によって水ポンプ、 タービン、 他のバイパス弁とのパイプライン設備、 さらに、 バルブのこの種も装備しているハンドホイールを確認できバルブの中でも操作することができ、 電力なしでを満たすために特別なデバッグおよび制御の要件特別な作業条件の下で。
3.の特徴と良好なパフォーマンスを制御および調整の広い範囲を、 達rechonvango油圧おもりバタフライバルブとレギュレータは多くの内側hydrau- 電動することができるシステムをon/オフはシステムセットを適合パイプ' ためにさまざまな要件、 この方法によって、 だけでなくは、 バルブの要件を満たすon/off状態、 さらにバルブを確保することができます( のみ) で開くことあらかじめ設定された時間と角度、 あらかじめ設定された時にクローズされ別々にかつ遅くする2ndステージ。 バルブオフを実現するための電力を使わずに、 効果的に排除され、 ウォーターハンマーとの間に起因する事故を防ぐ水ポンプとタービン、 の圧力変動を減らすパイプ- ネットワーク、 安全性と信頼性の高い動作を確保するシステム機器の
4.二次シールは本体シール付きのトリプル- 偏心またはダブル- 偏心シーリングある構造簡単にオン/offと信頼性のあるシールで。 更に; そこには余分な拡大された偏心を確保するための構造油圧おもりバタフライバルブは、 完全なセルフ- シール機能。 小さなとミッド- サイズのディスクは蝶を合理化して設計されたプレート構造、 ながらビッグサイズのディスクはダブルでニューヨークタイプを持つ構造メッキ小さな破砕、 スムーズな流れ、 バルブコ- 効率が0.1~0.6以内にあるのものよりも、 もっと小さいの逆止弁( 1.7~2.6)。

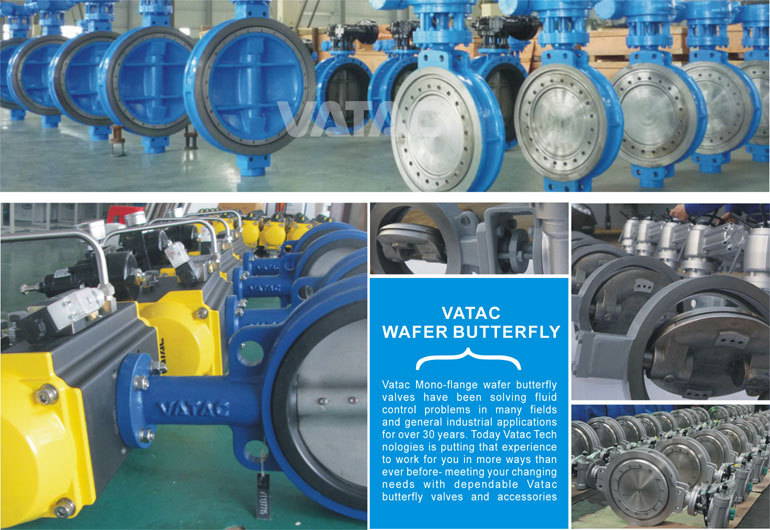

api609ウェーハバタフライバルブ 609apiに準拠してい、彼らはテスト済みapi598に応じて、 とmsssp-25ごとにマークされた。
構成は以下の通り:
-二重または三重偏心 | ||||
-シングルタイプの本体 | ||||
-再生可能なシールリング | ||||
-火災安全設計 | ||||
-抗- 静的なデザイン | ||||
-ユニ- 方向またはbi- 方向 | ||||
-突き合わせ溶接が終了するとasmeb16.25に | ||||
-フランジasmeb16.5に両端 | ||||
-ウエハーまたはラグにスーツをフランジ( asmeb16.5またはb16.47) |
主要部分・材料
部品名称 | 部材質 | ||||||
ボディ | wcb | lcb | wc6 | cf8 | cf8m | cf3 | cf3m |
ディスク | wcb | lcb | wc6 | cf8 | cf8m | cf3 | cf3m |
ステム | f6a | f304 | f6a | f304 | f316 | f304l | f316l |
シート/シートリング | Ptfe/rptfe/nylon/devlon/peekや金属 | ||||||
パッキング | グラファイト/ptfe | ||||||
ガスケット | Ss304+graphite/ss304+graphite | ||||||
/ボルトナット | B7/2h | L7/4 | B16/4 | B8/8 | B8m/8m | B8/8 | B8m/8m |
適当な媒体 | w。 o。 グラムなど。 | Hno3,ch3ooh等。 | |||||
適当な温度 | -29~425・度; c | -46~340・度; c | -46~340・度; c | -196~427・度; c | -196~427・度; c | -196~427・度; c | -196~427・度; c |
通常の圧力定格
Pn10~pn64、 class150~600
通常のサイズ範囲
Dn50~dn750、 2" ~56"
