構造: | シリーズ傷 | 原産地: | 中国(本土) | 銘柄: | 南陽 | モデル番号: | z4シリーズdcモータ | 代わり: | ブラシ | 特徴を保護しなさい: | Drip-proof | タイプ: | 管状モーター | 認証: | CE, CCC, UL, ROHS | 効率: | IE 2 | 品質マネジメントシステム: | iso9001 | 色: | 必要に応じて | 用法: | 工業用 | 保護機能: | 同封 | 機能: | 制御 | 構造: | 非同期モーター | 相: | 三相 | 速度: | 高速 | 形状: | リニア | パワー: | dc |
包装
包装: | 木製ケース。 |

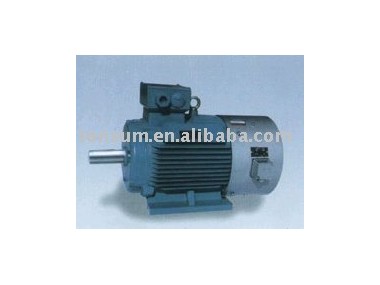

z4シリーズdcモータ
冶金業界、金属機のツール、製紙
印刷、テキスタイル、圧延機など
高effencicy
dcモータコントローラ、マイクロモータ
を特徴と用途
シリーズz4 dcマシンは新開発製品の私たちの作品。を製品発見された広い使用用原動機でさまざまな、などミル補助で冶金業界、金属切断機のツール、製紙、印刷、テキスタイル、印刷や染色、セメントの作る、プラスチック押出機、など。
アウトラインと取付寸法のモーターを遵守iec 72規格、を除くアキシャル距離間は取り付け穴(外形寸法b)。
パフォーマンスと技術的要件のモーターで確認できますに従ってIEC34-1標準の国際侯技術委員会、またはdin 57530ノルムのドイツ産業の規範。
をモーターはクラスf絶縁、で信頼性の高い絶縁建設と含浸プロセス、確実に安定した誘電性能と優れた聞く放散。
をモーターを有する特徴の小さなサイズ、良好なパフォーマンス、軽量、大出力、高効率と信頼性、をできることに合わせて現在の国際的な先進レベル。
をモーターことが持続的に運営フォーム完全に制御三相ブリッジなしでスムージング原子炉。モータ用160ボルトかもしれ上運航単相ブリッジサイリスタ。その場合、を平滑化反応器、そのインダクタンスが指定されてで、関連する技術日付、挿入されるべきではアーマチュア回路にサプライヤーリップル電流。
電気的性能
1。日付記載されて技術的な日付シートべきで採用されている以下の条件で;
a。高度上記は海面最大1000メートル。
b。冷却空気温度最大40センチ程度。
c。周囲条件用モーターあってはならないから酸性、アルカリ煙または他の積極的なガスが腐食絶縁。
d. duty:連続(s1);
e。アーマチュアとフィールド回路用モーターかもしれませんどちらに運航静的thyrisier制御サプライヤー、またはから直流発電機。
f。公演のモーターすべて遵守状態標準GB755.」基本techinicalルール用電気機械」。
2. standard定格電圧: 160ボルトまたは440ボルト、値220ボルト、400ボルト、と660ボルトまたは他の電圧かもしれ派生リクエストに応じ。
3。定格速度:
300/1500/1000/750/600/500/400/300と200 r/min、完全にナイングレード。
減少アーマチュア電圧に作る速度調整下定トルク、を下げるダウンフィールド電圧に作る速度規制で定出力。速度調整範囲:参照技術日付(テーブル2)。を与えられた複数の負荷に定格負荷の異なる速度範囲;見る付録1。
をトルクことが残った定によって低減速度経由アーマチュア電圧弱め下記raced値。それの定めることアーマチュア速度範囲がダウンに最低20r/最小で定トルクと安定した走行。
4. separate励起は許可されてでは電圧の未満500ボルト。ときはモーターは通常、ランニング、その励磁電流必見よりも大きく定格励磁電流。
を確保する信頼性の絶縁の励起システム、をモーターなければならないに対する保護自己誘起電圧によってリリース抵抗接続と並列に励磁回路のモーターは中断。定格フィールド電圧、を値のシャント抵抗は約七回を提出した巻線抵抗(コールド状態)。ながらをフィールド電圧よりも高い公称電圧、を値のシャント抵抗低くてもよいも七回フィールド抵抗、そうでなければよりも高い七回。
5. forフレームサイズZ4-315、Z4-355、Z4-400、とZ4-450、補償風が設けられている。用フレームサイズZ4-250とZ4-280モーターは実現可能では補償巻線すぎる。
6。顕著な接地端子が設けられている前後モーター。
7. the効率に記載されて日付シートはの定格出力、電圧と速度、と含める励起紛失、除くことの独立した換気ファン。
建設
1. protection、取付とタイプの建設。
a。タイプの保護の全体シリーズ: IP21S。
b. mountingモードに準拠し国家標準gb/t 997。
2。方法の冷却:
モードの冷却のためのすべてをモーターは独立した冷却、を強制換気さ。冷却によるフレーム放射状に取り付けられた、分離powered換気ファン、と添付でエアフィルター。モードの冷却用モーターかもしれメイドに三種類、すなわちIC06、無料バッグ、ic 37。
a. for Z4-100-Z4-160、を送風機に取り付けられている非ドライブ側。
b. for Z4-180-Z4-450、を送風機に取り付けられているドライブ側。
c. the必要な冷却風量、空気圧とファンモータ容量は以下に示す:
モーター付き次5方法の冷却も注文すること、しかし、前consultantionsは必要ありません。
a。フレームサイズ100まで250かもしれメイドに全閉、フレームがモーター(ic 410)。
b。フレームサイズ160まで250かもしれメイドにを個別に換気さモーター付き送風機に取り付けるその非ドライブ側(IC05)。
c。フレームサイズ100まで200かもしれメイドに自己冷却したオープンモーターで独自のファンに取り付けるシャフト。(IC01)。
d.フレームサイズ160まで355かもしれメイドに全閉モーター付き内部冷却空気循環によって独立した空気の空気熱交換器に取り付けるそれ(IC666)。
e。フレームサイズ160まで450かもしれメイドに全閉モーターで独立した空気の水熱交換器に取り付けるそれ(ic 86ワット)。
3。標準端子ボックス取り付けは右手側から見る駆動端のモータ。代替として、取付上部または左手に側面は可能リクエストに応じ。
4. motors必要に応じて、を取り付けることができるタコ発生器または他のアクセサリーでは非駆動端。
5. motor、ときに直接カップル、使用する必要があり弾性またはフレキシブルカップリング。をドライブ駆動ユニットなければならないと整合は細心の注意。
ラジアル部隊に作用するシャフトの拡張機能(ベルトまたはピニオン駆動)超えてはならない値に指定された図では次のページ(参照付録2)。
モーターはのコンパクトな構造、エレガントな外観、ゆったり端子ボックス、簡単配線、サービスとメンテナンス。
