| 原産地: | 中国(本土) | 適用: | 加熱 | 銘柄: | smc | モデル番号: | ワイヤー | タイプ: | 絶縁される | 絶縁材: | PVC | コンダクター材料: | 銅、アルミ、 銅クラッドアルミ | コンダクターのタイプ: | 固体 | フラットワイヤー厚さ: | 0.80ミリメートル- 5.60ミリメートル | 平角線幅: | 2.00ミリメートル- 16.00ミリメートル | 熱クラス: | 熱クラス: 120℃、 130℃、 155℃、 180℃、 200℃、 300℃ | ラウンド線径: | 0.1ミリメートル- 6.5ミリメートル。 |
包装
| 包装: | smc標準パッケージのエナメル線(ワイヤー厚さ: 0.80-5.60ミリメートル、エナメル線) |

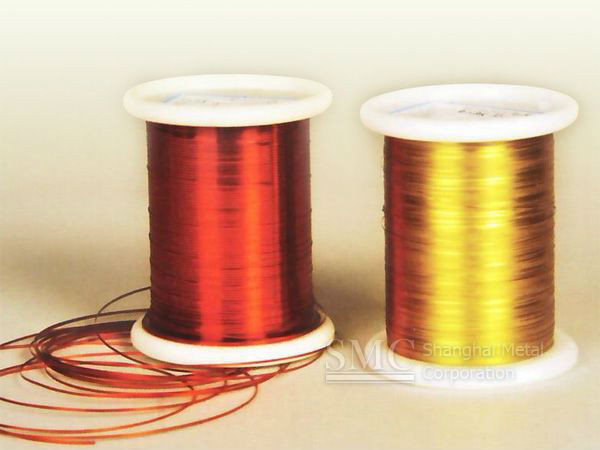

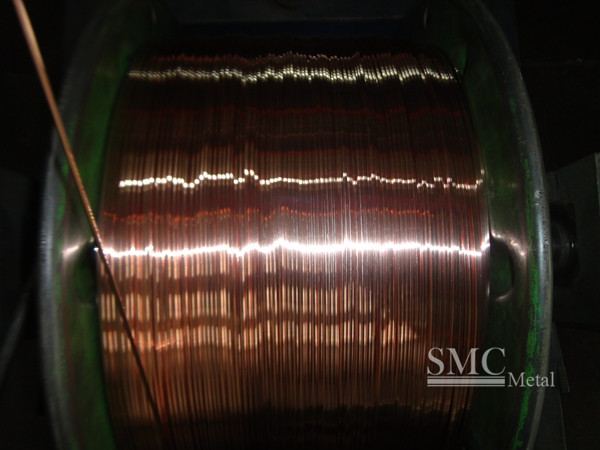

仕様のエナメル線
1フラットワイヤー厚さ: 0.80-5.60ミリメートル
2フラットワイヤー幅: 2.00〜16.00ミリメートル
3 フラットワイヤー幅/厚さ比: 1.4 <w/t <8.0
4線径: 0.1-6.5ミリメートル
1)銅線: 0.1-5.0ミリメートル

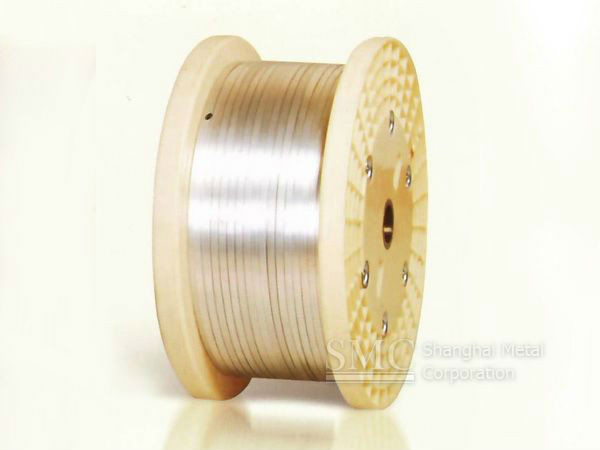

2)アルミワイヤー: 0.2-6.5ミリメートル
5エナメル銅線、エナメルアルミ線
6標準: iec 60317-16,60317-16/28、MW36 60317-29 BS6811、 mw18 60317-18、 MW20 60317-47
7熱クラス: 120 ℃、 130 ℃、 155 ℃、 180 ℃、 200 ℃、 300 ℃
8 rrossセクション範囲: 2-80mm2
9範囲の絶縁厚さ: IEC60317-0-2 g1、0.06〜0.11ミリメートルg2、0.12〜0.17ミリメートル
10エナメルベースコート:
1)ポリエステル
2)変性ポリエステル
3)ポリエステル- imide
4)ポリビニルfomalポリイミド
11熱衝撃: 155 °c-300 °c
特長のエナメル線
1)優れた曲げ財産
2)高柔軟性のエナメル
3)に対する良好な耐性摩耗
4)高機械的性質
5)より高い熱財産
6)良い抵抗する冷媒とフロン
7)に適し巻線ということがされに常に高温と機械的ストレス
8)良い耐薬品性
9)優れた機械的および化学的性質

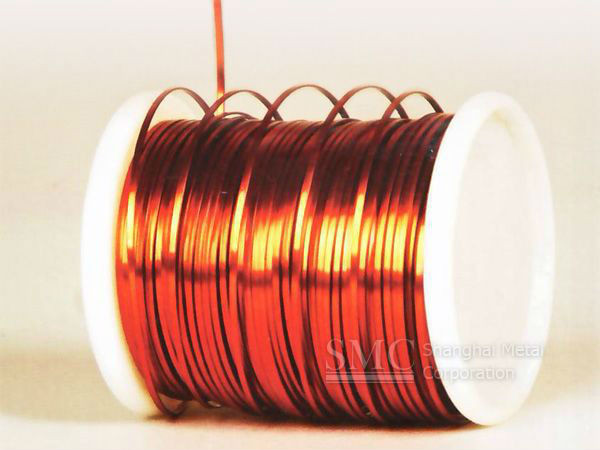

アプリケーションの長方形エナメル線
1) 120度フラットエナメル線用オイルの入変圧器
2) 130,155,180度ほどサイズエナメル線は広くすべての種類のマグネットコイル
3) 200度フラットエナメル線動作常にで高温
4) 240度フラットエナメル線用マグネットコイルの航空、軍事とマリンappication
詳細な情報の長方形エナメル線
| パラメータ | SMB-130 | SMGB-155 | SMYB-180 | SMYB-200 | SMCB-120 | SMCYB-240 |
| standars | IEC60317-16 gb/T7095.7 | 60317-16ギガバイト/ T7095.3 | 60317-28ギガバイト/ T7095.4 | 1000mw 36 60317-29 BS6811 gb/T7095.6 | 1000mw 18 60317-18ギガバイト/ T7095.2 | 1000mw 20 60317-47ギガバイト/ T7095.5 |
| 熱クラス | 130 ℃ | 155 ℃ | 180 ℃ | 200 ℃ | 120 ℃ | 240 ℃ |
| エナメルベースコート | ポリエステル | 変更されたポリエステル | ポリエステル- imide | ポリエステル- imide | ポリエステルのフォーマル | ポリイミド |
| エナメルトップコート | ポリエステル- imide | |||||
| 範囲の絶縁厚さ | IEC60317-0-2 g1、0.06〜0.11ミリメートルg2、0.12〜0.17ミリメートル | |||||
| パフォーマンス | 1. excellent曲げ財産2。高柔軟性のエナメル3。良い抵抗する摩耗4。 高い機械的性質 | 1. excellent曲げ財産2。高柔軟性のエナメル3。良い抵抗する摩耗4。 高い機械的財産5. higher熱財産 | 1. high熱抵抗2. suitable巻線ということがされに常に高温と機械的ストレス 3。良い耐薬品性 | 1. excellent熱抵抗2. suitable巻線ということがされに常に高 温度と機械的ストレス3。良い耐薬品性4。良い抵抗する冷媒と フロン | 1. excellent曲げ財産2。高柔軟性のエナメル3。良い抵抗する摩耗4。 高い機械的性質 | 1. excellent熱抵抗に適し任意の電気機器は常に露出 に高い作動温度2. outstanding機械的および化学的性質3。良い性能に対する 放射線 |
| アプリケーション | 1. dryとオイルの浸漬2。電気機器 | 1. dryとオイルの浸漬2。電気機器 | 1。巻線の高と低電圧dc/acモータ2. magnetコイル3.Dryとオイル- 入変圧器 | 1。巻線の高と低電圧dc/acモータ2. magnetコイル3.Dryとオイル- 入変圧器4. automobileコイル5。列車コイル | 1. dryとオイルの入変圧器2。電気機器 | 1。巻線でサービス温度まで220 ℃ 2。モーターと発電機 用航空と海洋アプリケーション3。核業界4。巻線を必要とする 信頼性 |
| 熱衝撃 | 155 ℃ | 175 ℃ | 200 ℃ | 220 ℃ | 155 ℃ | 300 ℃ |
