出力電圧: | 24v | 出力頻度: | 50hz | 原産地: | 中国(本土) | 銘柄: | hylook | モデル番号: | Hl-p24-020 | 入力電圧: | 220V | 出力タイプ: | 単一 | 出力電流: | 2a | 出力電力: | 1 - 50W | ケース素材: | プラスチック | 色: | 黒 | 寸法: | 11x8x3cm | 保護: | ocp、 ovp、 scp | dcコネクタ: | 5.5x2.1mmまたはあなたをカスタマイズする | oem: | 利用可能な | ラインおよびロードレギュレーション: | +- 5% | 効率: | 80% | ホールドアップ時間: | 30ms | 保証: | 1年 |

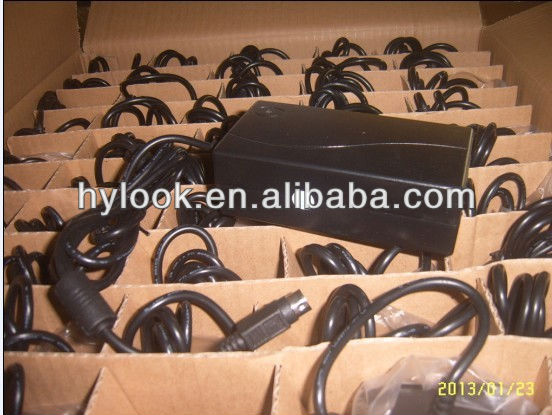

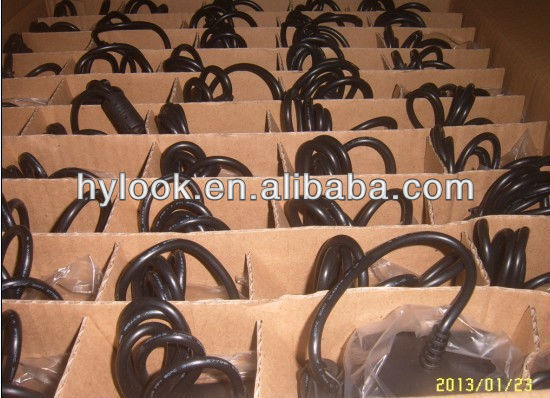

包装
包装: | 白箱のパッキングカートンごとの50個 |
---------------acdc電源24v12vlcd用cctv------
製品の説明
アプリケーション:acdc電源24v12vlcd用cctv液晶テレビ用、 ledストリップ、 tftスクリーン、 タッチスクリーン、 ラップトップ、 プリンタ、 dvr、 防犯など
1。acdcパワーサプライ特性
1.1入力特性:
- 1)入力定格電圧。周波数100-240v50/60hz
- 2)入力電圧範囲に継続的に90vac264vac
- 3)入力周波数範囲に継続的に振動50hz60hz率連続して入力周波数47hz〜63hzの
- 4)100vac入力電流に/2.0a負荷1aマックス。
- 5)突入電流:( コールドスタート) 30a最大。 @100vacクールスタート
- 最大60a。 @230vacクールスタート
- 6)無負荷時の消費電力で100-240vac< 1w
- 7)リーク電流: 10ma以下
1.2acdc電源装置出力特性:
- 1)出力特性: の終わりに測定されたdcケーブル
- 2)出力定格負荷24v22.8-25.2vdc電圧なし
- 負荷24v22.8-25.2vdc2.0a
- 3)出力電流定電圧モードで0a2.0aに
- 4)出力電圧リップル、 低ノイズ: 100-220vacに/2.0a負荷< 260mvp- p
- (0.1μfのセラミックキャップ。 と50v10ufアルミキャップ。 出力の終わりの間に並列に接続ケーブル)
1.3保護特性
- 1)短絡保護: をacdcパワーを供給するに耐えることができない壊れた継続的な短い、 煙なしでdcで出力もなく、 損傷、 入りますそれ30分に通常のすれば条件は、 障害状態が除去される。
- 2)オーバーシュート/アンダーシュート: 27v& plusmn; 5%
一般的な特性1.4
効率 | (ウォームアップ) 100-240vacに/2.0a負荷> 70% |
スイッチング周波数 | スイッチング周波数 |
protecion状態 | 任意のダメージが発生しない状態を保護しなければならないと無失敗するコンポーネント |
回復 | 自動復旧ときに除去 |
1.5環境特性
アイテム条件仕様 | |
絶縁抵抗
| Ac入力とセカンダリの間適用500vdc> 100m・オメガ; 1分間 |
絶縁耐力 | (hi- 鉢植えの間に) とセカンダリdc4242vdcac入力、 テストなし損傷 タイム1分、 電流と遮断する未満でなければならない |
温度 | 動作40℃0〜 |
-20〜+60ocストレージ | |
湿度 | 動作8%~95% |
ストレージ5%~95% |
機械的な要件1.6:
- エンクロージャ: をacdc電源装置 サイズ: ミリメートル118x57.05x37.55
- 入力コネクタ: iecc5極プラグ

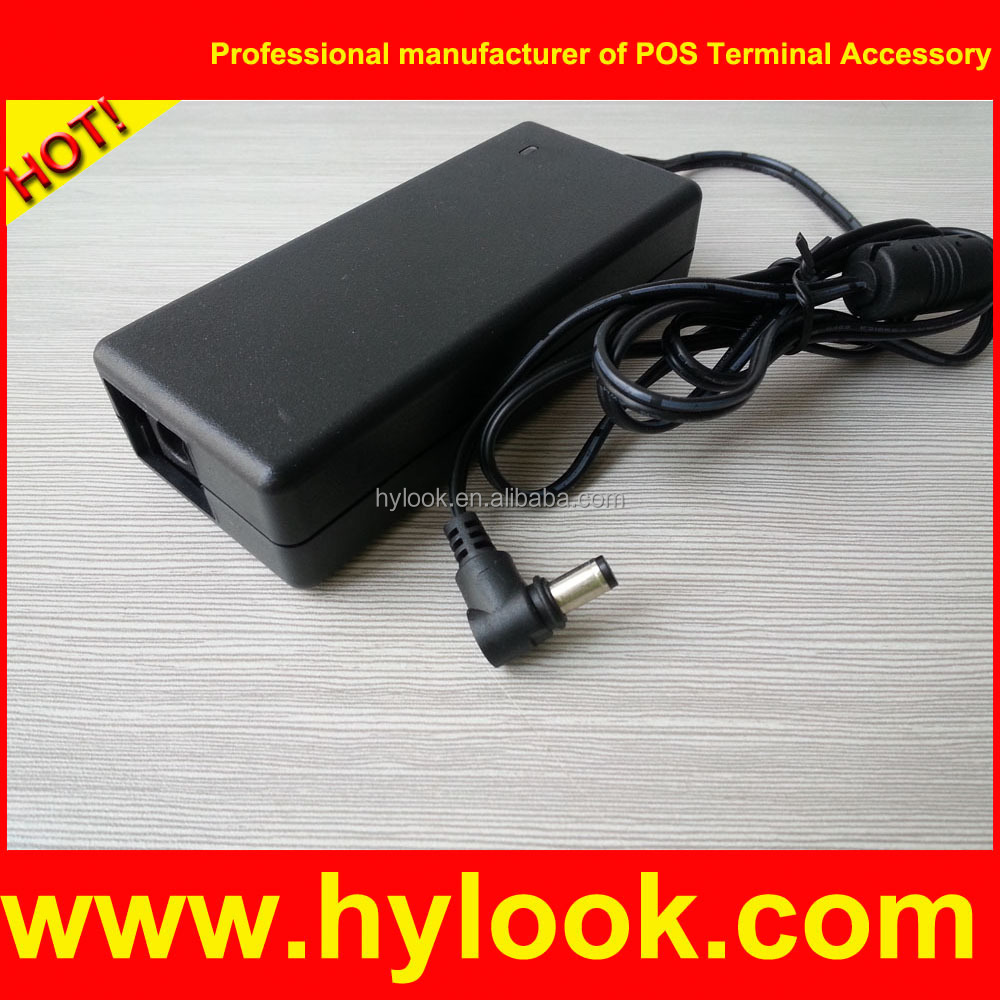

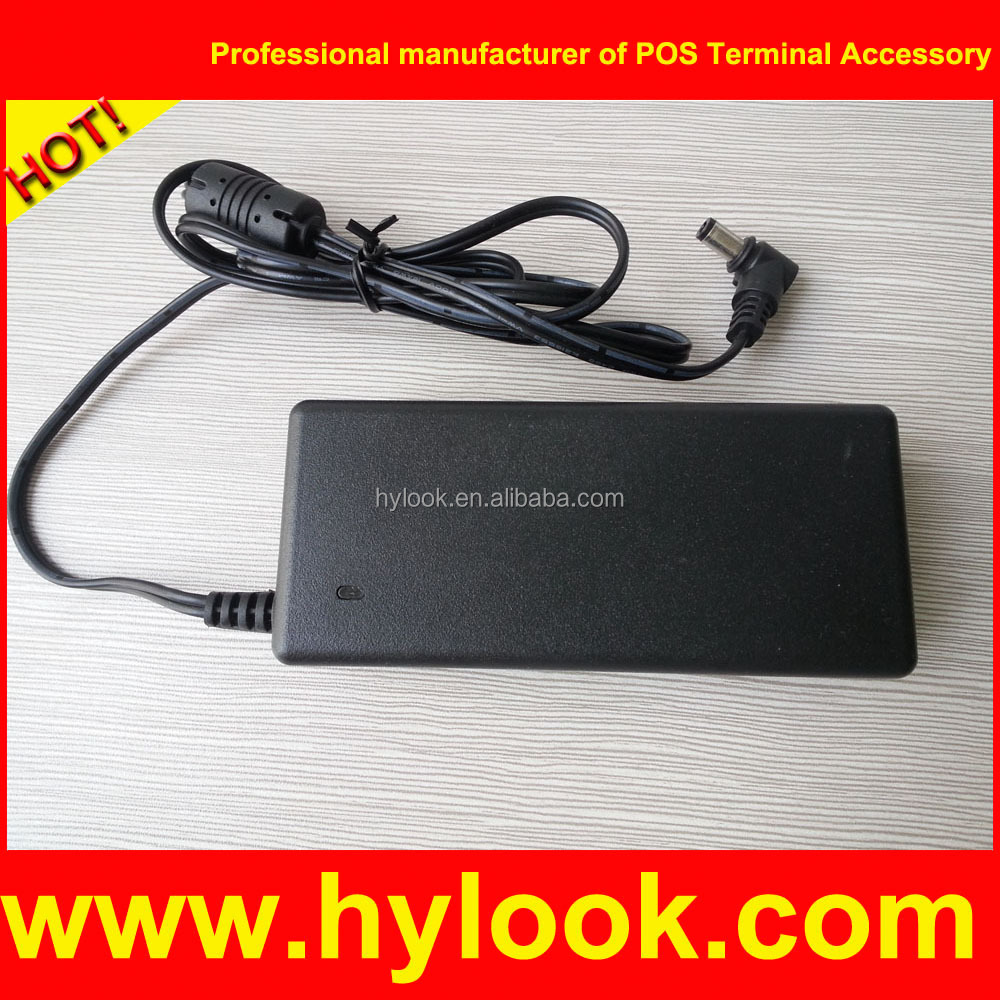

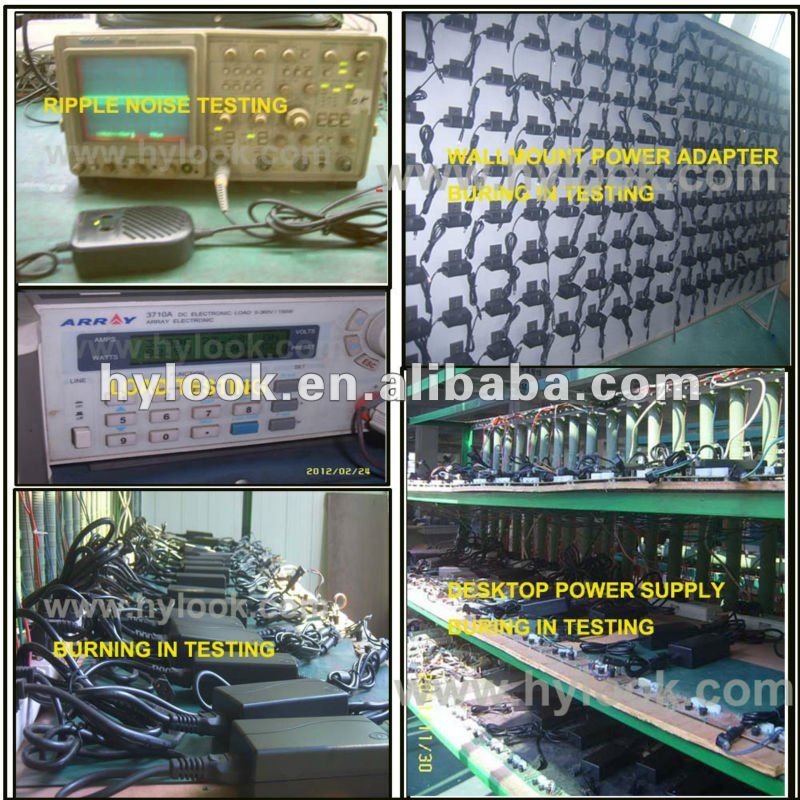

写真:
