原産地: | 中国(本土) | 銘柄: | guangfa | モデル番号: | S11-m | 段階: | 3 | コイルの構造: | 円環形状 | コイル数: | 単巻変圧器 | 使用法: | 力 | 製品名: | 10kva-2500kva/10kv | 型名: | オイル- は変圧器を浸漬 | 証明書: | iso9001 | 証明書の認識: | ccc | 保証: | 3年間 | 材料: | 銅ミョウバン |
包装
包装: | 輸出標準的な木箱 |
Ks-9
主な技術データ:
変圧器ks9- m- 30kva~2500kvar/10kv
1.周波数: 60hzまたは50hz
2.hv定格: 35kvまで
3.方法レギュレータ: オフ- 回路は- タップを変えること- またはオン- ロード- タップを変えること-
4.冷却方式: オナンまたはonaf
5.条件を使用して通常の: 屋外や屋内
6.は標高千メートル以上インストールできませんでした
7.環境温度:
。最高気温: +40度摂氏
。日平均気温最高: +30度摂氏
。毎年最高平均気温: +20度摂氏
。最低屋外の温度: 摂氏- 25度
主な特徴:
1.巻数均等に配布、 高い機械的強度、 強い突発短い- 回路
ベアリング機能。
2.アクティブな部分( コアと巻線組立) を採用してい堅牢性の尺度と使用のロックナット、
耐えることができる輸送中の揺れに。
3.真空中で乾燥した巻線とコア; 真空含浸濾過・オイルを使用して
内の湿度を作るテクニック最低であることがボックス。
4.タンクの使用ている段ボールのスライスを機能を呼吸volを補償するために。 の変化
オイルは温度によって引き起こされる。 ので、 変圧器の高さを低減しないオイルコンサ。
5.段ボールスライスオイル連絡から外を分離してい。 ので、 それを防ぎ酸素、 から水
断熱材を作るために箱に入る能力変造。
6.先進的なデザインと合理的な構造、 小さなサイズ、 軽量、 簡単
インストール、 および良好な経済パフォーマンス。
7.に強い能力を変更する、 低損失とノイズ。
8.完全密封された、 温度計付及び圧力逃がし装置。
9.過酷な環境下で実行することができ、 冶金、 landificationように。
10。 製品規格:
Gb1094.1~1996gb1094.2- 1996年gb1094.3- 2003gb1094.5- 2003
Gb/6451-1999gbt/t7597-1987gb/10237-1988tb/3837-1998t
Bg1094.3~5- 2003Bg/t6451-1999

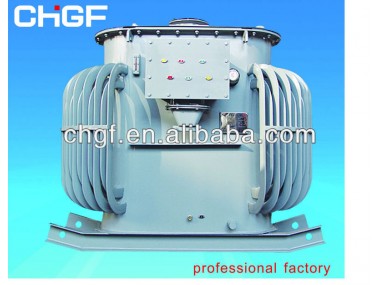

ks9シリーズ油漬鉱業変圧器
定格容量( kva) | 電圧グループ (kv) | 接続 方法 | lmpedance 電圧( %) | 損失( キロワット) | ノー- 負荷 電流 (%) | 重量( kg) | アウトライン 寸法 (mm) (l*b*h) | ゲージ 垂直/ 水平 | ||||
高- 電圧 | 低い- woltage | ノー- 負荷 | 負荷 | 機械の重量 | オイル 重量 | 総 重量 | ||||||
50 | hv 10 6 lv 0.693/0.4 | dyn11 または yyn0 | 4 | 0.17 | 0.87 | 2.0 | 230 | 80 | 390 | 1200*950*900 | ||
80 | 0.25 | 1.25 | 1.8 | 310 | 100 | 530 | 1300*950*950 | |||||
100 | 0.29 | 1.50 | 1.6 | 360 | 110 | 600 | 1300*950*1000 | |||||
125 | 0.34 | 1.80 | 1.5 | 425 | 120 | 690 | 1300*950*1000 | |||||
160 | 0.40 | 2.20 | 1.4 | 480 | 140 | 810 | 1350*950*1040 | |||||
200 | 0.48 | 2.60 | 1.3 | 580 | 170 | 955 | 1400*970*1080 | |||||
250 | 0.56 | 3.05 | 1.2 | 670 | 180 | 1100 | 1450*1000*1100 | |||||
315 | 0.67 | 3.65 | 1.1 | 775 | 240 | 1305 | 1500*1000*1150 | |||||
400 | 0.80 | 4.30 | 1.0 | 940 | 280 | 1570 | 1600*1050*1150 | |||||
500 | 0.96 | 5.10 | 1.0 | 1155 | 300 | 1790 | 1650*1050*1200 | |||||
630 | 2.5 | 1.20 | 6.20 | 0.9 | 1310 | 345 | 2150 | 1650*1120*1220 |
