| 原産地: | 中国(本土) | 銘柄: | sbsl | モデル番号: | Dfjdg- 2000- d/66 |
包装
| 包装: | カートン、 木箱 |

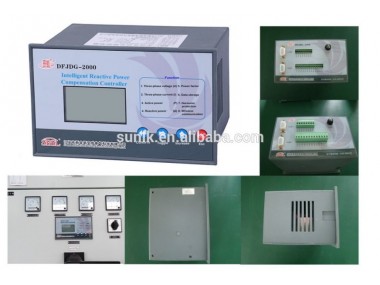

1.製品紹介
機能 | 本当の- 時間監視パラメータ送電網のための; 無効電力補償制御および通信。 |
利点 | 合理的な建設; 信頼性の高いパフォーマンス; 非常に効果的なコスト; 便利なインストールと操作; 精巧なデザイン; 高度な回路; こぢんまりとしており光- 重量; 大型測定データのプロジェクト; 高精度; 信頼性と安定した。 |
用法 | Acに適した0.4kv、 50hz低- 電圧配電システム監視と補償制御。 |
2.仕様
基本的なパラメータ | 電源電圧 | Ac380v& plusmn; 10％50hz& plusmn; 5％ |
サンプリング電圧 | ac220v | |
現在のサンプリング | 0~5a | |
のマシンの消費電力を | <15w | |
コントロールパラメータ | 感度 | 100ma |
に置くための遅延と切り出さ | 0~255ms | |
過電圧保護 | 231v~275v | |
測定精度 | 電圧 | グレード0.5 |
電流 | グレード0.5 | |
力率 | 1.0グレード | |
有効電力 | 1.0グレード | |
無効電力 | 1.0グレード | |
動作環境 | 環境温度 | -20・#8451; ~+60・#8451; |
相対湿度 | 20％~85%25で専修#8451; | |
気圧 | 79.5kpa~106kpo( 高度2000メートルを超えることはありません) | |
環境条件 | 無爆発の危険性があり周囲の媒体で、 ガスを損傷しない十分な断熱材や腐食し、 金属と無導電性のほこり。 |
3.選択ガイド
タイプ | 接続方法 | 機能 |
Dfjdg- 2000- j/12 | すべての回路に接続し1~12三つの- 相コンデンサ。 | 全12回路のための静的な三つの- 相補償 |
Dfjdg- 2000- d/12 | すべての回路に接続し1~12三つの- 相コンデンサ。 | 全12ダイナミック回路のための三つの- 相補償 |
Dfjdg- 2000- d/39 | 回路1,2,3に接続しそれぞれのフェーズである、 b、 cのコンデンサ; 回路に接続し4~12三つの- 相コンデンサ。 | 1回路- 1のための相補償、 のための回路93- 相補償 |
Dfjdg- 2000- d/66 | 回路1,2,3に接続しそれぞれのフェーズである、 b、 cの最初のコンデンサ; 回路4,5,6それぞれその二に接続するコンデンサ; 回路に接続し6~12三つの- 相コンデンサ。 | 2の回路- 1のための相補償、 6回路のための三つの- 相補償 |

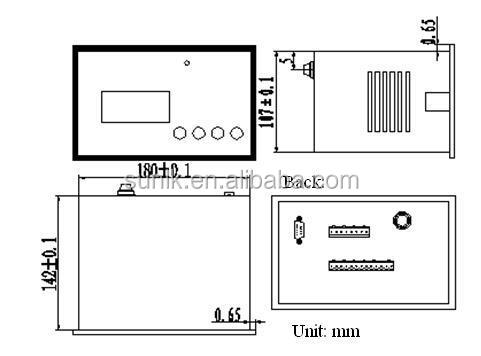

4.境界寸法
無効電力のシェルは自動補正コントローラが埋め込まれた構造体はニューム製の高品質な難燃性absエンジニアリングプラスチック射出成形、
境界寸法:193mm・回; 120mm・回; 112ミリメートル( 挿入深さ)
取付穴サイズ:110ミリメートル・回; 182ミリメートル
