| 原産地: | 中国(本土) | 銘柄: | xq | モデル番号: | ボール アイ | 名前: | ボール アイ | 素材: | 炭素鋼 | 仕上げ: | 溶融亜鉛めっき ダイ鍛造 | 表面: | 滑らか な | 色: | 銀白色 | ポール ライン ハードウェア: | 電動パワー ライン継手 | 電力建設ツール: | ケーブル継手 | 電源アクセサリー: | 鋼継手 | オーバー ヘッド電源ライン継手: | 電動パワー フィッティング | すべて の タイプ と サイズ: | ホット販売と耐久性 |
包装
| 包装: | 標準輸出梱包またはあなたの条件で。 |

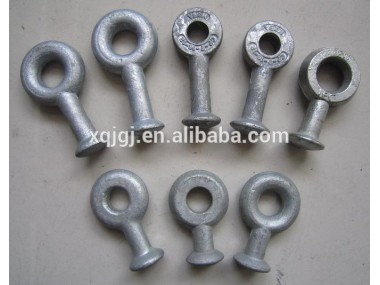

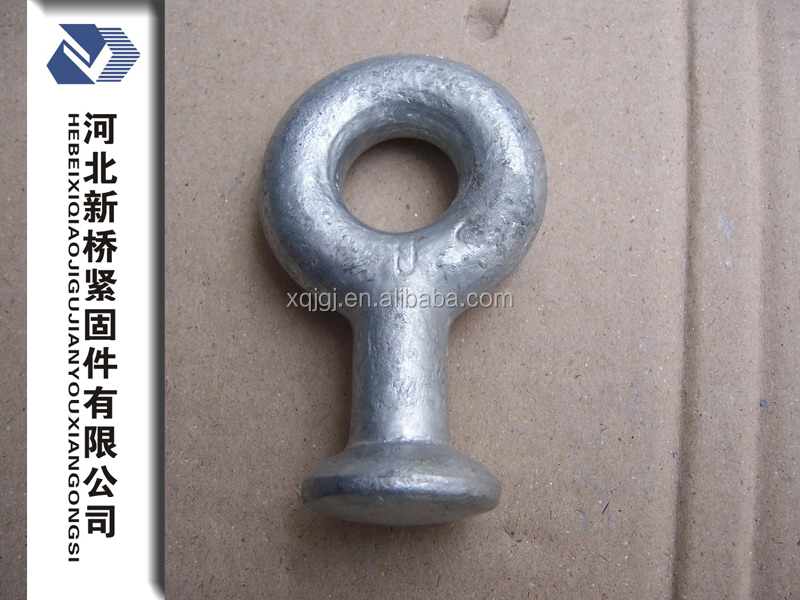

q/qp/qh シリーズ鍛造ボール アイ/ポール ライン ハードウェア/電気電源フィッティング
製品の説明 を溶融亜鉛ボール アイ通常使用で w/ws タイプ ソケット-クレビス検眼、 u-シャックル または絶縁体文字列。
カタログ番号 | 外形寸法( mm) | 指定さ れ た サイズ の カップリング | 公称故障負荷( kn) | 重量( kg) | ||||
d | Φ | b | d1 | h | ||||
q-7 | 17 | 22 | 16 | 33.3 | 50 | 16 | 70 | 0.3 |
QP-7 | 17 | 18 | 16 | 33.3 | 50 | 16 | 70 | 0.3 |
QP-10 | 17 | 18 | 16 | 33.3 | 50 | 16 | 100 | 0.3 |
QP-12 | 17 | 24 | 20 | 41.0 | 60 | 20 | 120 | 0.5 |
QP-12G | 17 | 24 | 17 | 33.3 | 60 | 16 | 120 | 0.4 |
QP-16 | 21 | 26 | 20 | 41.0 | 60 | 20 | 160 | 0.5 |
QP-16G | 21 | 26 | 18 | 41.0 | 60 | 20 | 160 | 0.45 |
QP-20 | 25 | 26 | 24 | 49.0 | 80 | 24 | 200 | 1.0 |
QP-21D | 21 | 30 | 24 | 41.0 | 70 | 20 | 210 | 0.9 |
QP-30 | 25 | 39 | 28 | 49.0 | 80 | 24 | 300 | 1.1 |
QP-2120G | 21 | 26 | 20 | 41.0 | 80 | 20 | 210 | 0.7 |
QP-3224G | 25 | 33 | 28 | 49.0 | 80 | 24 | 320 | 1.2 |
QP-4228G | 29 | 39 | 32 | 57.0 | 100 | 28 | 420 | 1.5 |
カタログ番号 | 外形寸法( mm) | 指定さ れ た サイズ の カップリング | 公称故障負荷( kn) | 重量( kg) | ||||
d | d1 | d2 | h | h1 | ||||
QH-7 | 16 | 17 | 33.3 | 100 | 57 | 16 | 70 | 0.6 |
QH-10 | 18 | 17 | 33.3 | 110 | 60 | 16 | 100 | 1.1 |
QH-12 | 19 | 17 | 33.3 | 90 | 45 | 16 | 120 | 1.1 |
QH-16 | 18 | 21 | 41.0 | 127 | 80 | 20 | 160 | 1.3 |
QH-20/16 | 22 | 21 | 41.0 | 135 | 85 | 20 | 160 | 1.5 |
QH-21 | 20 | 21 | 41.0 | 150 | 80 | 20 | 210 | 1.3 |
QH-30 | 22 | 25 | 49.0 | 150 | 98 | 24 | 300 | 1.7 |
