製品情報
原産地: | 中国(本土) | 銘柄: | yasian | モデル番号: | Gh96/gh80/gh72 | 測定の現在の範囲: | 5a | 測定の電圧範囲: | 110v/220v/380v | 正確さのクラス: | 0.5クラス | 実用温度: | -10~55℃ | 次元: | 96*96*90mm |
包装
包装: | by parcel |
仕様

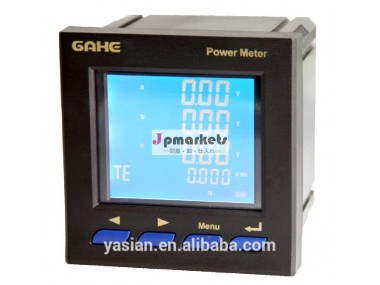

マルチファンクション電源アナライザgh96/gh80/gh72シリーズを測定i/u/kw/kwh/kvar/kvarhやその他の電気的パラメータ
私。 一般的な
ネットワークマルチ- 機能電気楽器がマルチ- 機能電気測定器とのプログラマブル、
ディスプレイ、 デジタル通信と電気エネルギーのパルス送信出力等。、 電気を完了することができ
測定、 電気エネルギー測定、 データ表示、 取得や送信、 と広く適用することができ
に変電所の自動化、 配電自動化、 インテリジェントビル、 電気エネルギー測定、 管理と
企業内で評価。 測定精度は0.5グレード、 サイトを実現することができる液晶ディスプレイとリモート
Rs-485デジタル通信インタフェース、 と採用しmodbus- rtu通信プロトコル。
外観コード | 名 | 測定 | ディスプレイ | 標準関数 | オプション機能( 組み合わせ可能) | |
正方形の96 | ネットワークマルチ- 機能電気楽器 | 三相: u、 私、 p、 q、 ep+、 ep-、 eq+、 Eq-、 s、 f、 pfまたはいくつかのパラメータ | ページング表示lcd | rs485通信、 電気エネルギーのパルス出力 | 4di、 4do、 4ao、 各単相高調波、 電圧、 電流アンバランス因子。 | |
80平方 | ||||||
正方形の72 | ||||||
2di、 2do、 2ao、 単相高調波、 電圧と電流アンバランス因子。 |
ii。 技術的なパラメータ
性能 | パラメータ | ||
入力計測表示 | 電圧 | ネットワーク | 三相3- ワイヤー、 三相4- ワイヤー |
定格値 | Ac100v/ac220v/ac380v | ||
過負荷 | 1.2倍定格値( 連続); 回定格値2/1s | ||
パワー | <0.4va( 相当) | ||
インピーダンス | >500k・オメガ; | ||
精度 | 実効値測定、 精度等級は0.5 | ||
電流 | 定格値 | Ac1a/5a | |
過負荷 | 1.2倍定格値( 連続); 10回定格値/1s | ||
パワー | <0.2va( 相当) | ||
インピーダンス | <2m・オメガ; | ||
精度 | 実効値測定、 精度等級は0.5 | ||
周波数 | 45~65hz | ||
パワー | 皮相電力、 有効電力精度は0.5グレード、 電力と無効電力精度は1.0グレード | ||
電気エネルギー | 4- 象限計量、 有効電力精度は0.5グレード、 電力と無効電力精度は1.0グレード | ||
ディスプレイ | プログラマブル、 スイッチ- 過、 リサイクル( lcd) ディスプレイ | ||
パワー | 作業範囲 | Ac/dc85~270v | |
消費電力 | ・ル; 5va | ||
出力 | デジタルインターフェース | Rs485インターフェイス、 modbus- rtuプロトコル | |
パルス出力 | 2- 方法電気エネルギーパルス出力、 一定パルス: 5000imp/kwh | ||
環境 | 作業環境 | -10~55・度; c | |
ストレージ環境 | -20~75・度; c | ||
安全性 | 耐電圧 | Input/電源> 2kv/1分間、 input/出力> 2kv/1分間、 電源/出力> 1.5kv/1min( 50hz) | |
断熱材 | 入力、 出力、 ケースへの電力供給> 100m・オメガ; | ||
電気エネルギー測定範囲 | 度測定範囲の電気のための有効電力と無効電力は0~999999mwh、 電気度値を超過してカウントされなければならない0から。 |
iii。 配線概略図
に従う( 物理的な配線図)
正方形の72( overall寸法:ミリメートル72*72*69.5穴の大きさ:67*67mm)
