包装
包装: | パッケージの詳細: 標準パッケージ。 配達細部: 3- 5日確認される順序の後。 |
仕様
デコーダ用のdmx512ws2801/ws2811
仕様
または1.5v8~24v入力電圧;
2.て51パターンの種類;
3.の様々なサポートdmx512制御機器;
私。 特徴:
1.dmx512デコーダとのこれは、 特別に設計されたws2801ws2811とのための、 率いる定電流ドライバi c。 それ・rsquo; は使いやすいsと配線;
2.dmx512信号を入力する直接がサポートし、 実行する内部パターン;
3。の様々なサポートdmx512制御機器;
または4.5v8~24v入力電圧;
5.て51パターンの種類;
6.実行時に内部パターン、 各デコーダ2048画素制御することができ;
7.単一および複数同期をサポートしてい。
ii。 ポート機能:
right サイド
| で | Dat+ Dat- gnd | dmx512入力信号+ ポール |
入力信号dmx512- ポール | |||
地面 | |||
out | Dat+ Dat- gnd | +ポールのカスケードdmx512信号次へデコーダ | |
- ポールのカスケードdmx512信号次へデコーダ | |||
地面 | |||
clk | ws2801 cロック信号出力 | ||
データ | ws2811ws2801と・rsquo;s出力信号 | ||
gnd | 地面 | ||
vdd | 正電源(入力電圧と同じ選ばれた左側に) | ||
left サイド | モード | パタパタスイッチングn | |
速度 | sオシッコスイッチング | ||
gnd | 地面 | ||
5v | 正のパワーを供給する5v | ||
8~24v | 正電源8~24v | ||
+5v | クリックされたときが立っている電源電圧は5v | ||
+12v/24v | クリックされたときが立っている電源電圧が8~24v |
Iii。 注:
デコーダを・rsquo;秒電源電圧はオプション、( 内部的に変更することができ、 メソッドが言及される以降) を必ずご確認くださいのかという電源から、 電源電圧が選択され、 デコーダ。

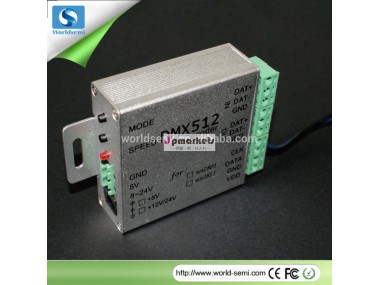

Iv。 写真:
.
