製品情報
原産地: | 中国(本土) | 銘柄: | YS | モデル番号: | YS-C30M | 頻度: 433Mhz: | 範囲: 5Km | インターフェイス: RS-232、RS-485またはTTL: | RF力: 2W | 電源: DC 5V: | 空気ボード・レート: 9600bps |
仕様

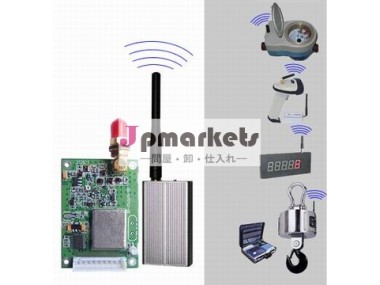

5Kmのデータモデム、433Mhz無線データ伝送機及び受信機2W RF力、RS-232、RS-485またはTTLインターフェイスメーターの示度、データtr
5kmデータモデム、 433mhzの無線データ送信機・受信機:
データの無線ys-c30シリーズ用に設計されたシリアル( uartデータ) を持つ産業用アプリケーションにおけるrfへ高い信頼性と安定性。 彼らは働くism周波数帯で、 半二重受信および送信の統合。
直接可能性がありモジュールと接続するモノリシックプロセッサ、 pc、 rs485デバイス、 や他のrs-232uartを使ってコンポーネント、 rs-485およびuart/ttlレベルインタフェースポート。 透過的なデータインターフェース、 殻と広い温度設計ハンドルほとんどの産業アプリケーションで。
1.仕様
※rfパワー: ・ル; 2w/33dbm;
※電流を受け取った:< 25ma;
※送信電流:< 1.5a;
※スリープ電流:< 20ua
※電源: dc5v;
※サイズ: 80mm・回; 45mm・回; 19ミリメートル( アンテナなしでポート)。
※範囲: ・ル; 5km( ber=10- 3@9600bps、 上記の地上のときにアンテナは2mオープンエリア)、
・ル; 6km( ber=10- 3@1200bps、 上記の地上のときにアンテナは2mオープンエリア);
2.製品主な機能
※キャリア周波数: 433/450mhzの他人オプションまたはイズム;
※インターフェイス: rs-232/rs-485/ttl/usbオプション;
※マルチ- チャンネル: 8チャンネル、 のための拡張可能16/32チャンネル;
※ボーレート空気中: 1200/2400/4800/9600/19200bps、 配達前に設定;
※透過的なデータ伝送: 受信されているものは、 正確に何が伝えられている、
、任意に適した標準または非- 標準ユーザプロトコル;
※形式インタフェース: 8n1/8e1801分のユーザ- 定義された、 または他の形式のインターフェースのためのカスタマイズ;
※変調: gfsk。 に基づいてガウシアン移変調周波数( gfsk) 変調、
高い抗- 干渉や低ber( ビットエラーレート);
※半二重: 受信機と送信機の統合、 10msオートチェンジを送受信するための;
※低消費電力とスリープ機能;
*widen温度:- 35+75〜(- 31~167f);
*working湿度: 10%~90%相対湿度結露なきこと;
※impedance50・オメガ;( smaantennaポート、 複数のアンテナオプションあり);
※に準拠したen300220とstd-t67arib。
3.応用分野
※自動検針( amr);
※環境モニターシステムサンゴ;
*wireless電子ディスプレイの画面
*wirelessスマートターミナル: pos、 pda、 ptz;
※電子バス局とインテリジェントなトラフィック;
※rs-485ワイヤマルチ- ドロップシステム切り替えワイヤレスシステム;
※産業用オートメーション、 plc制御、 ワイヤレスデータ集録、 scada;
4.取付け寸法
5.インタフェースの定義
注:一般的にステータスを受信中にモジュールが、 いる場合は睡眠ピン( 無。 8) を連続的に接続し低レベル
(> 200millisecond)、 モジュールはスリープ状態にする、 のモジュールが受け取らなかったり、 送信寝るときに任意のデータ。
ている場合にのみピン睡眠状態に設定し、 高レベル( vh< 3.5v) またはハングアップ/空の、 することができ、 受信のモジュール
再びステータス。 遅延時間の間の変換のための睡眠と受信150ms未満です。
