製品情報
原産地: 中国(本土) | 銘柄: wecon | モデル番号: Lx3v-1616mr-a |
エンタープライズクラス: オートメーションカンパニー | アプリケーションスコープ: 産業用オートメーション、 アクセス制御 | 会社のスタイル: hmi、 プログラマブルロジックコントローラの製造元 |
フル製品の名称: プログラマブルロジックコントローラ | 製品名: plc | エイリアス: プログラマブルコントローラ、 マイクロコントローラ |
io: 16xdi24v、 16xdoリレー | 互換性: 三菱plcのプログラミングソフトウェア | 原産地: 中国 |
特徴: 2- チャネル高- 速度パルス出力 |
包装
包装: 小さいカートンあたりペースでplc、 大きくでパックカートン |
仕様
weconプログラマブルロジックコントローラ、 プログラマブルコントローラ自動化のための工業制御用マイクロコントローラ

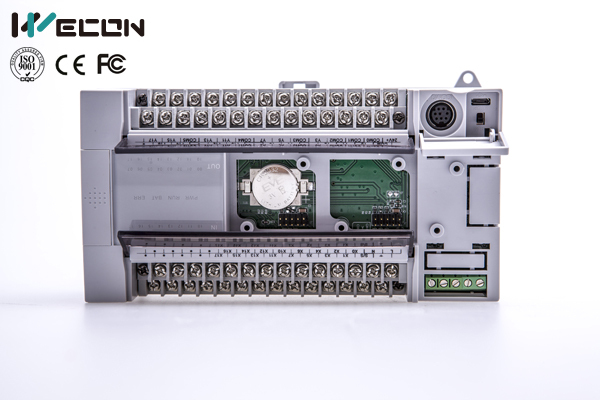

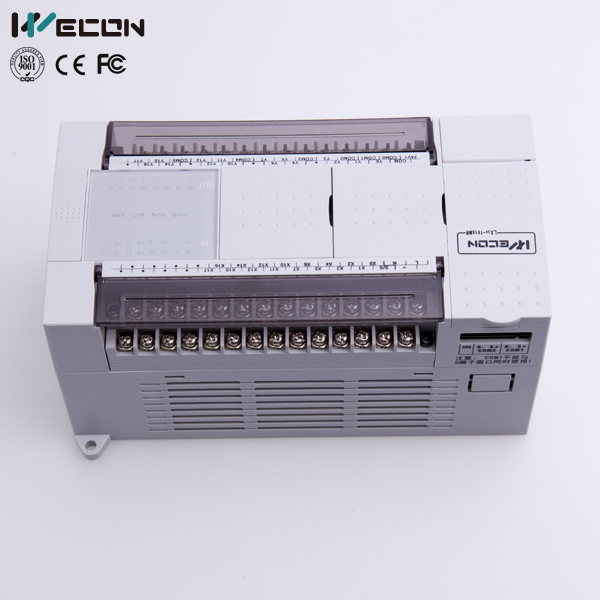

32i/oplclx3v-1616mr-aメインステータス:
Cpu:Stm32cpu、 ac100-240vac電源、 20w定格電力
Io:16xdi/16xdo( リレー- タイプ)

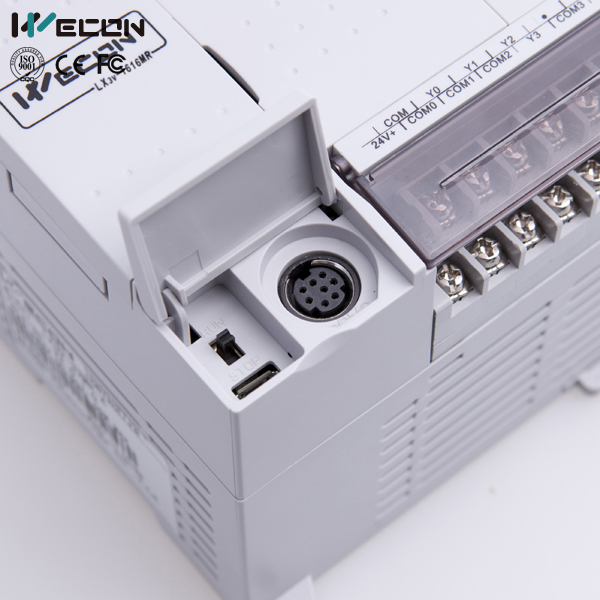

通信ポート:サポート Rs422、 rs485、 1シリアルポート、 コア8ジョイント( 女性の1)
通信プロトコル:プロトコルサポートfx2nなし、 サポートfx2nプログラミングソフトウェア
32i/olx3v-1616mr-仕様:
モデル | Lx3v-1616mr-a |
電源仕様 | |
定格電圧 | Ac100-240v |
限界許可されてい | Ac85-264v |
定格周波数 | 50/60hz |
パワー | 50w出力電力 |
インスタント許可されてい | インスタント10未満ms停止時間,作業を続けることができ |
電源ヒューズ | 250v3.5、 |
インパルス電流 | 最大15a10Ms以下/ac100v,最大10Ms以下/ac200v |
消費電力 | 未満60w |
センサ電源 | 出力電力: dc24v700ミリアンペア |
出力と入力仕様( リレー出力端子) | |
ループ電流出力 | ac250v未満 |
回路断熱材 | 絶縁機械 |
モーション命令 | をしながらlcdの車のリレーのコイルの電源がオンになって |
最小負荷 | dc5v2ミリアンペア |
最大出力抵抗負荷 | 2a/1ポイント,8a/com端子 |
誘導負荷
| 80va |
セットアップのロードライト | 100w |
応答時間に | 、試合10ms |
応答時間オフ | 10msについて |
一般的な仕様 | |
環境温度 | 0〜55・#8451; |
保管温度 | -20〜70・#8451; |
相対湿度 | 35- 85%rh( 非- コンデンセート) |
耐震resistance(dinレール) | jisc0040基準を満たす, 10-57hz0.035ミリメートル |
地震抵抗( 直接インストールする)
| jisc0040基準を満たす, 10-57hz0.035ミリメートル |
耐衝撃性 | Jiscを満たす0040standard(147m/s2作用時間, 11ms半分- 正弦ショックパルス,で×,y,zの3方向,各3回) |
耐ノイズ性 | 1ノイズ電圧,ノイズ000vp-p振幅1ns1周波数 |
耐電圧 | Ac1500v( 1分間),基準を満たすjem-1021,ポートと電源の間にアース端子。 |
絶縁抵抗 | 絶縁テスターdc500v上記テスト5m・オメガ;, 基準を満たすjem-1021,ポートと電源の間にアース端子。 |
アース接続 | 第三種のアース接続( 共有することはありませんと一つの場所高電圧システム)* |
動作環境 | 近い腐食性,可燃性ガス, 電気伝導性無大型ダスト |
ラム | プログラムの格納: 256k |
インターフェイス | Com1: rs422( プログラミングインタフェース、 hmi共通インタフェース) |
拡張モジュール | を拡張するための支援 |
高- スピード計数 | シングル- 相: 2- パス,200khzまで |
カウントソフトウェア | カウンター特性: 2- パス100k,4- パス10k,総200khzworkingパルスモード: サポート2- パスab相 |
高- 速度パルス出力 | サポート2- パス,200khzまで,pwmサポート,サポートtrapezoi加速し、 減速 |
ソフトウェアの機能 | 割り込み: 割り込みカウンタ/ネイティブマシンio割り込み/タイマ割り込み; |
演算の速度 | 基本的なコマンド: 0.1・ムー; s/コマンド |
|
