製品情報

条件: 新しい	タイプ: 円筒研削盤	CNCまたはない: 正常
最高。 粉砕の直径: 200mm	最高。 粉砕の長さ: 500mm	原産地: 中国(本土)
銘柄: linuo	モデル番号: mw1420	電圧: 3相380v50hz
力(W): 4キロワット	次元(L*W*H): 2750*2030*2050	重量: 4300
認証: ceiso	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため

包装

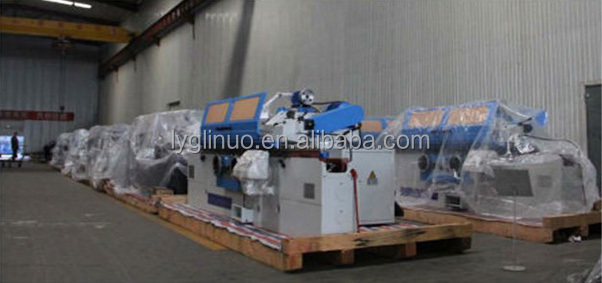

包装: 標準パッケージ: 燻蒸が付いている木製パレット。 梱包サイズ: mw1420*500のための: 2350*2030*2050mm; 120フィートコンテナ2セット読み込むことができ; 読み込むことができ140フィート5セットが含まれてい。 mw1420*750のための、 2750*2030*2050mm; 120フィートコンテナ2セット読み込むことができ; 読み込むことができ140フィート4セットが含まれてい。

仕様

1.円筒研削盤卸売2.クロスライナーガイドウェイより効率的な3.コンバータヘッドストック・簡単な操作

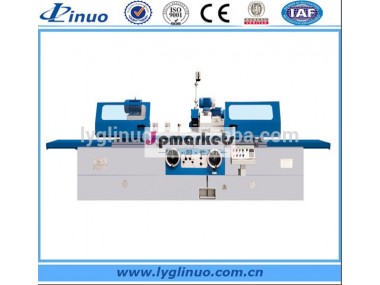

卸売円筒研削盤



特徴:





をm14シリーズユニバーサル円筒研削盤は最も重要な製品の一つ。 私たちが出発によって私たちのキャリアを製造して円筒研削盤。 これらの年のために我々を供給している多くの高質円筒研削盤国内および海外市場のための。





 M14series型万能円筒研削を研削するためのマシンが使用され外部または内部表面ロータリーの仕事- 個のシリンダとテーパー工作物でほぼすべての国、 世界中のなぜなら、 高品質競争力のある価格で。







の長手方向の移動はワークテーブルは油圧によって駆動されまたは手でホイール。 ワークテーブルがある程度回転させるように適していることがテーパー研削。







 ホイールヘッドクロスフィードが油圧によって駆動され、 実現している自動定期的飼料や早送り。 それはまた、 ラフと微動を行うハンドホイールを介して。



仕様や技術的なパラメータ

モデル deseription	ユニット	仕様
		M1420・回; 500	M1420・回; 750	Mw1420・回; 500	Mw1420・回; 750
一般的な容量
中心間の距離	ミリメートル	500	750	500	750
heighセンター	ミリメートル	118	118	135	135
径。 グランド( o。 d)	ミリメートル	8~200	8~200	5~200	5~200
径。 グランド( 私。 d)	ミリメートル	13~100	13~100	25~100	25~100
最大。 長さの地面( o。 d)	ミリメートル	500	750	500	750
最大。 長さの地面( i。 d)	ミリメートル	125	125	125	125
ワークピースの最大の重み	キロ	50	50	100	100
主軸
角度を旋回		+90	+90	+90	+90
センターテーパ	mt	3	3	4	4
スピンドル速度	R/min	60、 85、 230、 120、 170、 460	60、 85、 230、 120、 170、 460	25~380	25~380
砥石台
ホイールスピンドル速度	R/min	1820	1820	1670	1670
砥石台急速な旅行	ミリメートル	20	20	50	50
最大トラベル	ミリメートル	150	150	205	205
角度を旋回	・度;	-180~& plusmn; 30・度;	-180~& plusmn; 30・度;	+10・度;	+10・度;
当たり送り手。 rev	ミリメートル	1	1	ラフ: 2.0 細かい: 0.5	ラフ: 2.0 細かい: 0.5
当たり送り手。 gra	ミリメートル	0.00125	0.00125	ラフ: 0.01 細かい: 0.0025	ラフ: 0.01 細かい: 0.0025
の最大次元ホイール( od・回; w・回; id)	ミリメートル	400・回; 40・回; 203	400・回; 40・回; 203	400・回; 50・回; 203	400・回; 50・回; 203
内面研削
スピンドル速度	R/min	14000	14000	10000/15000	10000/15000
ホイールの寸法	ミリメートル	最大: 50・回; 25・回; 13 分: 17・回; 20・回; 6	最大: 50・回; 25・回; 13 分: 17・回; 20・回; 6	最大: 30・回; 25・回; 10 分: 17・回; 20・回; 6	最大: 30・回; 25・回; 10 分: 17・回; 20・回; 6
テーブル
手送り回転当たり。	ミリメートル	6	6	6	6
旋回テーブルの角度max	・度;	時計回り: 5・度; Widdershins: 9・度;	時計回り: 7・度; Widdershins: 9・度;	時計回り: 3・度; Widdershins: 9・度;	時計回り: 3・度; Widdershins: 8・度;
縦横断速度のテーブル	M/min	0.1~4	0.1~4	0.1~4	0.1~4
心押台
センターテーパ	mt	3	3	4	4
クイル旅行	ミリメートル	25	25	30	30
モーター
砥石台モータ電源	キロワット	3	3	4	4
内面研削	キロワット	砥石台と同じモータモーター		1.1	1.1
主軸モータのパワー	キロワット	0.25	0.37	0.55	0.55
マシン
総重量を量る	キロ	2400	2900	4100	4300
寸法をパッキング	ミリメートル	1920・回; 1450・回; 2050	2130・回; 1450・回; 2050	2350・回; 2030・回; 2050	2750・回; 2030・回; 2050





標準付属品:Eletrical機器の完全なセット、 クーラント装置、 ホイールドレッサー周辺部、 車輪のフランジ、 ホイールのバランスアーバ、 レベリングウェッジ、 オープン- タイプ固定振れ止め、 内面研削アタッチメント。





オプションのアクセサリ:バランスのスタンド、 近い固定振れ止め、 ホイールドレッサー半径、 終了ホイールドレッサー、 磁石smco磁石付きクーラントタンク、 磁石smco磁石付きクーラントタンクとペーパーフィルター。





クロスガイドウェイについて、 私たちが選ぶguiewayリニア、 を作るためにそのようにmw1420をより効率的な。





について、 ヘッドストック、 我々が採用するcoverterpalntscヘッドストックを回転速度を制御するために。 コントローラを置く我々コントロールを続けてを作るためにパネル操作がより簡単に。
