製品情報
| 標準的なか標準外: 標準 | 構造: 球 | 圧力: 高圧 |
| 力: 油圧 | 材料: キャスティング | 媒体の温度: 中型の温度 |
| 媒体: 水 | ポートサイズ: Dn50-dn350 | 原産地: 中国(本土) |
| モデル番号: Hq41x-10/16 | 銘柄: 明るい | 色: 青 |
| 使用圧力: Pn10/pn16 | バルブの材料: 鋳鉄 | 球材料: 炭素鋼 |
| タイプ: チェックバルブ | moq: 1セット | 支払: T/t、 l/c、 d/p |
| ポート: 青島/shanghai/天津 | メディア: 水 | 作業温度: 以下80° |
包装
| 包装: ビニール袋、 木箱 |
仕様
私たちが生産できる遮断弁あなたのデッサンとしての高い柔軟性それがインストールするのに便利です無料の維持

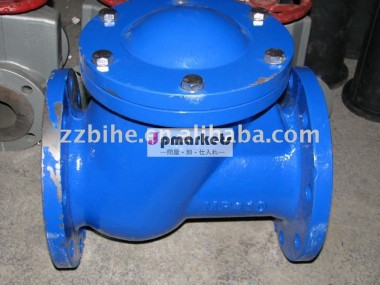

遮断弁
この製品は、 ゴムを使用しゴロカタカタ音を立てるバルブなどのラッパー、 媒体の機能の下で、 それができるキャスター付きの上に上下にユニタリ摺動面のバルブ、 その後、 バルブを開けたり閉じたり。 ノイズ除去が閉じ、 ドン・rsquo; tはウォーターハンマーが起こる、 し、 良好なシール性。 それは問題ありません軸方向横方向またはインストールされている。
主な技術データ
タイプ | 公称圧力( mpa) | テスト圧力( mpa) | 作業温度 | |
シェル | シール | |||
Hq41x-10/16 | 1.0 | 1.5 | 1.1 | ・ル; 80・度; |
1.6 | 2.4 | 1.76 | ||
主要部品
部品名 | 材料 |
バルブ本体、 バルブデッキ | ダクタイル鋳鉄、 鋳鉄 |
球フレーム、 バッフルプレート | ダクタイル鋳鉄、 鋳鉄 |
球 | 炭素鋼丸ゴム |
ミアン接続サイズ
Dn( mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L( mm) | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
H( mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
標準 | ベースpn1.0mpagb4216.4- 84、 ベースpn1.6mpagb4216.5- 84標準。 | |||||||||
