製品情報
| 原産地: 中国(本土) | 銘柄: jimai | モデル番号: Dn50~dn300 |
| バタフライバルブ: 手動バタフライバルブ |
包装
| 包装: 標準的な輸出梱包木箱と合板ケース。 そして我々はすることもでき、 梱包を行うデザインあなたの要求に従って。 |

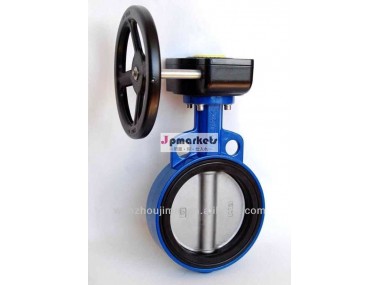

ウォームギアバタフライバルブ
仕様および技術データ:
| 直径 | h1 | d | d | d1 | l1 | l2 | h2 | b | d0 |
| dn50 | 70 | 20 | 125 | 96.5 | 42 | 32 | 192 | 148 | 136 |
| dn65 | 80 | 20 | 145 | 110 | 45 | 47 | 204 | 148 | 136 |
| dn80 | 92 | 20 | 160 | 124 | 45 | 65 | 217 | 148 | 136 |
| dn100 | 107 | 20 | 180 | 158 | 52 | 91 | 232 | 148 | 136 |
| dn125 | 121 | 20 | 210 | 187 | 55 | 112 | 252 | 148 | 136 |
| dn150 | 134 | 23 | 240 | 214 | 56 | 146 | 272 | 148 | 136 |
| dn200 | 170 | 23 | 295 | 266 | 61 | 194 | 317 | 193 | 263 |
| dn250 | 208 | 23 | 350 | 325 | 66 | 242 | 356 | 193 | 263 |
| dn300 | 240 | 23 | 400 | 380 | 77 | 292 | 381 | 210 | 263 |
テーブル材料:
| 材料 | ||||
| なし。 | 部品 | z | c | p |
| 1 | シート | ニトリルブタジエンゴム | epdm | フッ素ゴム |
| 2 | プレート | ダクタイル鋳鉄 | 304ss | 316ss |
| 3 | ボディ | アルミ合金 | アルミ合金 | アルミ合金 |
| 4 | スクリュー | 35鋼 | 鋳鋼 | ss |
| 5 | ステム | 45鋼 | 40cr鋼 | ss |
| 6 | ブッシング | 銅ベース粉末冶金 | 銅ベース粉末冶金 | 銅ベース粉末冶金 |
| 7 | oリング | ニトリルブタジエンゴム | epdm | フッ素ゴム |
図面や寸法:
であることがよく- 知っているアクチュエータとアクセサリーsupplierの
、世界中では私たちの目標。
私たちの工場を訪問する歓迎当社の製品を見てここにと環境! いただきありがとうございます私たちに参加し、 一緒に仕事を達成するために同じターゲットと共通の開発!
