製品情報
| 原産地: 中国(本土) | 銘柄: ＣＳＢ | モデル番号: 2500:1 |
| 使用法: 現在 | 段階: 単一 | コイルの構造: 他 |
| コイル数: 単巻変圧器 | 製品: 高精度の電流変圧器 | 一次電流: 5a-200a |
| 二次電流: 5a、 1a | 最大電圧: 0.72va | 周波数: 50-60hz |
| 定格負荷: 5va-15va | クラス: 1.0,3.0 | 定格セキュリティ係数: Fs< 5 |
| 標準の承認: bs7626、 iec185 |
包装
| 包装: カートン |
仕様
ゼロ電流トランス1.小さなサイズ、 2.高精度、 3.良い一貫性、 4.電流および電力測定のための

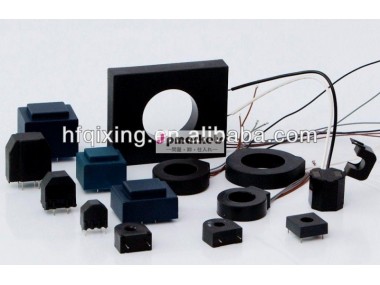

高精度の電流変圧器
1.小さなサイズ、
2.高精度、
3.良い一貫性、
4.電流および電力測定のための
高精度の電流変圧器
特徴:
1.の基準を満たすとiec62053ansi12.20
2.高リニアリティがdc免疫力特性
3.抜群の安定性、 外部磁界の干渉を分離
4.動作周波数: 20-- 400hzの
5.高電位4000v/min電圧
6.rohs要件を満たし。
アプリケーション
電力量計、 電力変換器、 精度パワーメータとエネルギー監視装置。
過電流保護回路のmoterと他の電気器具。
仕様
部分はありません | 定格電流 | 抵抗器定格 | 比 | 5a直線性誤差 | 20a直線性誤差 | 最大電流直線性誤差 | 精度クラス | |||||||
pct701 | 5~80a | 10・オメガ; | 1000: 1 | 20・プライム; | 12・プライム; | 10・プライム; | 0.5 | |||||||
50・オメガ; | 2500:1 | 15・プライム; | 8・プライム; | 5・プライム; | 0.1 | |||||||||
pct702 | 5~100a | 10・オメガ; | 1000: 1 | 20・プライム; | 10・プライム; | 9・プライム; | 0.2 | |||||||
50・オメガ; | 2500:1 | 15・プライム; | 6・プライム; | 5・プライム; | 0.1 | |||||||||
pct703 | 5~150a | 10・オメガ; | 1000: 1 | 20・プライム; | 8・プライム; | 7・プライム; | 0.2 | |||||||
50・オメガ; | 2500:1 | 15・プライム; | 5・プライム; | 5・プライム; | 0.1 | |||||||||
pct704 | 5~70a | 10・オメガ; | 1000: 1 | 20・プライム; | 15・プライム; | 10・プライム; | 0.2 | |||||||
50・オメガ; | 2500:1 | 15・プライム; | 10・プライム; | 5・プライム; | 0.1 | |||||||||
pct901 | 10~200a | 10・オメガ; | 1000: 1 | 20・プライム; | 12・プライム; | 10・プライム; | 0.2 | |||||||
50・オメガ; | 2500:1 | 15・プライム; | 8・プライム; | 5・プライム; | 0.1 | |||||||||
pct506 | 3~20a | 10・オメガ; | 1000: 1 | 50・プライム; | 30・プライム; | 20・プライム; | 0.5 | |||||||
20・オメガ; | 2000: 1 | 20・プライム; | 12・プライム; | 10・プライム; | 0.2 | |||||||||
pct507 | 3~10a | 10・オメガ; | 1000: 1 | 60・プライム; | 40・プライム; | 30・プライム; | 0.5 | |||||||
20・オメガ; | 2000: 1 | 30・プライム; | 20・プライム; | 20・プライム; | 0.5 | |||||||||
