製品情報
| 原産地: 中国(本土) | 銘柄: gandian | モデル番号: Tyd132-0.02h |
包装
| 包装: 木製ケース |
仕様
屋外132kv単相コンデンサ電圧トランス1,iec規格: iec186/iec3582,iso証明書

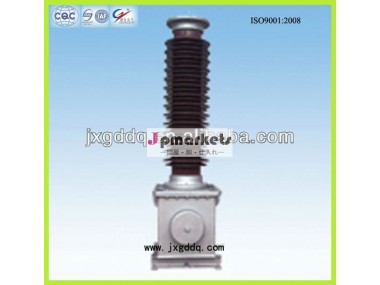

単相132kv屋外 コンデンサ電圧トランス
タイプ:屋外、 単相、 コンデンサ電圧トランス
モード:Tyd132/・radic; 3- 0.02h
1.目的
それは、 屋外、 単相とコンデンサ型変圧器車用、 計量するために使用されている110kvおよびリレー保護の、 50または60hzシステム。
2.サービス条件
周囲温度:- 40〜+40・度; c
高度: tyd132/・radic; 3- 0.02( 0.01) h2000メートル未満
3.系の状態
定格電圧システム: 110kv
最高電圧システム: 126kv
定格周波数システム: 50hzまたは60hz
中性のシステム接地方法: effectivelyearthed
4.基準
iec186iec358
5.製品構造
コンデンサ電圧トランス( cvt) で構成されていシャントコンデンサ装置と電磁ユニット。
シャント装置珠がコンデンサ高電圧コンデンサ·中電圧コンデンサ、 内側のセラミックコンジットである土地を選定及び導管で満たされて絶縁油。
電磁ユニットは途中での補償器で構成されてい変圧器リアクトルダンパーと照明避雷器、 オイルタンク内の。 secondoilcvtの端子は低電圧の端子と保護接地端子のクリアランスは、 端子箱内。
オイルシール
コンデンサ素子のcvtを内側のセラミック封止されているコンジットで処理されている手順の加熱、 真空乾燥させ、 充填、 de- 油圧及び空気- フリーを保つ絶縁油や真空その後油量バリエーションのうち温度変化調整しなければならない拡大を通じたボックス外上側は、 セラミックのコンジット、 状態に保つよう、 正油圧力内部で安定0.0005-0.05/cm3
6.技術データ
定格一次電圧 | 132/・radic; 3kvの | ||||||
最高電圧のための機器 | 145/・radic; 3kvの | ||||||
定格周波数 | 50または60hz | ||||||
定格電圧比 | 132/ 0.1/0.1kv ・radic; 3・radic; 3 | 132/ 0.1/0.1/0.1kv ・radic; 3・radic; 3・radic; 3 | |||||
精度と出力
| 二次端子マーキング | 1a-1n | 2a-2n | Da-dn | |||
精度 | 0.2 | 0.5 | 0.5 | 3p | 3p | ||
| 定格出力 | 100 |
| 250 |
| 300 | ||
150 |
|
|
|
| |||
| 150 | 150 |
|
| |||
端子出力制限 | 2000va | ||||||
精度電圧因子 | 連続1.2倍; 1.5倍30代 | ||||||
部分放電下で1.2um/・radic; 3kvの | ・ル; 10pc | ||||||
誘電正接10kvの下で | tg・ル;0.0015 | ||||||
電圧、 一次側電源の周波数は巻線 | 230( 275)kv200( 230)kv140kvrms | ||||||
雷インパルス耐電圧定格 | 550( 650)kv450( 550)kv325kvピーク | ||||||
電圧電源の周波数は、 一次側巻線" n" 地球に端子 | rms5kvの | ||||||
電源の周波数は二次巻線との間の電圧地球に | rms3kvの | ||||||
機械的強度( 3方向) | 2000n | ||||||
| |||||||
