製品情報
条件: 新しい | 原産地: 中国(本土) | 銘柄: cy |
モデル番号: cy40 | タイプ: 横 | CNCまたはない: CNC |
電圧: 380v | 力(W): 2.2キロワット | 次元(L*W*H): 24001500x1700 |
重量: 4t |
包装
包装: カートン |
仕様

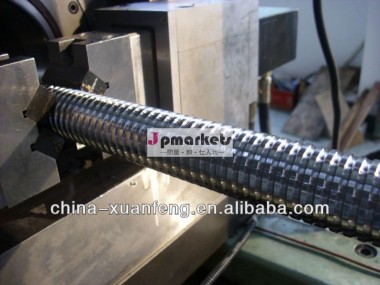

リードスクリュー処理することができ私たちのマシン: 1.最大直径は8mm; 2.弾性率は33.長さをは550mm4.精度ワーム: 7leve
- 我々の独立したブランドと4ナショナルブランド
- 車のために適した、 オートバイ、 減速機、 その他の産業。
- xによって制御され,z,c軸、 フライス旋風駆動軸とする駆動軸。
- 旋盤用モーターの主軸によって制御され精密減速機; 最大速度は1:20、 正確に位置付けることができる主軸切削と力。
- 速度のフライスヘッドの主軸は調整可能、 のに適している異径とピースワーク材料。
- シャフト横にワームをバーリング加工フライス加工中に除去することができる、 リワーク必要はありません。
- ワーム7精度レベルに達している。
アイテム | ユニット | Cy40-13/b | Cy50-13/b | Cy63-13/b | Cy80-13/b | |
容量 | 分。 直径マシニングカッター | ミリメートル | ・φ; 8 | ・φ; 10 | ~~~ | ~~~ |
最大。 直径マシニングカッター | ミリメートル | ・φ; 45 | ・φ; 80 | ・φ; 100 | ・φ; 120 | |
ワームスコープ処理モジュール | 3 | 5 | 8 | 10 | ||
最大。 被加工物の長さ | ミリメートル | 500 | 550 | 750 | ||
最大。 のねじれ角をフライス | (左と右)15・度; | (左と右)20・度; | (左と右)15・度; | |||
c軸 | スピンドルヘッドフォーム | 一軸 | 一軸 | |||
フォームクランプ | フレキシブル油圧チャック | 油圧チャック | ||||
スペッククランプ | ミリメートル | 6~25 | 6-40 | ~~~ | ||
送り軸 | X軸/z軸の旅 | ミリメートル | 150/670 | 200/670 | 200/670 | 200/770 |
X軸/z軸急激な運動速度 | M/min | 6~10 | 6~8 | 6~10 | 6~8 | |
C- 軸速度範囲 | rpm | 1~50 | 1~25 | 1~25 | 1~25 | |
カッター軸 | フライス盤スピンドル速度範囲 | rpm | 300~1500 | 300~1400 | 300-1400 | |
モーター | フライス盤スピンドルモーターパワー | キロワット | 2.2 | 3 | 5.5 | 7.5 |
X- 軸モーター:/パワートルク | Kw/n& middot; m | Ac1.5/7.7 Ac1.5/7.7 Ac1.5/7.7 | Ac2.1/10 | Ac2.1/10 | ||
Z- 軸モーター:/パワートルク | Kw/n& middot; m | Ac2.1/10 | Ac2.1/16 | |||
C- 軸モーター:/パワートルク | Kw/n& middot; m | Ac2.1/10 | Ac2.1/10 | |||
ツール | ツールフォーム | 溶接超硬合金カッターまたはクランプcutte( 4- 6ブレード) | 溶接超硬合金カッター( 4- 6ブレード) | |||
心押台 | 心押台形成 | 油圧心押し台、 建て- トップ | 油圧心押し台、 建て- トップ | |||
システム | cncシステム | ジーメンス | ||||
精度 | 表面粗さ | um | Ra0.8- 1.6 | Ra1.6 | Ra1.6- 3.2 | |
ワーム精度 | 7レベル |
