製品情報

原産地: 中国(本土)	銘柄: CSR	モデル番号: NACL.1000J-S3
使用法: 磁気センサー	理論: ホールセンサー	出力: 現在
鉄道の現在のセンサー: 鉄道の現在のセンサー

包装

包装: カートン

仕様

NACL.1000J-S3鉄道の現在のセンサーの高精度で及びよい直線性の低い熱漂流の速い応答時間

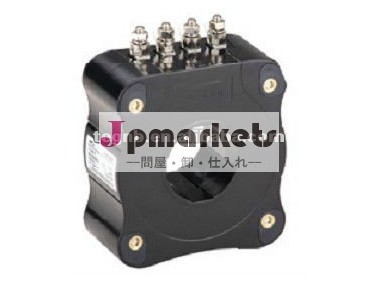

NACL.1000J-S3鉄道の現在のセンサー



適用:

流れの電子測定のため: AC、DCは。、第一次の(高い発電)および二次(電子)回路間のガルバニック分離を用いる等、実行する



主要な技術的なデータ:

1.第一次正常な流れIPN: 1000A r.m.s
2.第一次現在、測定範囲IP: 0~+/-2400A
3.測定範囲:          RMmin     RMmax
      最高±15V @±1000Aを使って: 0Ω     15Ω
                     最高@±1200A: 0Ω     7Ω
       最高±24V @±1000Aを使って: 0Ω     50Ω
                      最高@±2000A: 0Ω     7Ω
4.二次わずかな出力: 200mA rms
5.転換率: 1:5000
6.供給電圧(+5%): ±15V~±24V
7.現在の消費: 30mA (@±24V) +二次出力電流
8.分離テスト: 第一次回路と二次回路間: 12kVrms/50Hz/1min



正確さ-動的パフォーマンスデータ:

1. Accuracy@ IPN、+25oC: ±0.5%
2.非直線性: ±0.1%
3.Offset流れ: ≤±0.4mA (@0oC~+25oC)
4.Thermal漂流: ±1.0mA (- 40oC~+85oC)
5.最高IPの応答時間@90%: ≤1us
6. dI/dtは正確に続いた: >100A/us
7.頻度帯域幅(- 1dB): DC..100kHz



一般データ:

1.実用温度: -25ºC~+85ºC
2.保管温度: -40 oC ~+90 oC
3.二次コイル抵抗: ≤31Ω
4.重量: 800× (1±10%) g
5.標準: EN50155



特徴:

1.ホール効果素子測定の主義
2.第一次および二次回路間のガルバニック分離
3. PPOからUL 94-V0に従って確認される成っている絶縁されたプラスチックケース
