製品情報
標準的なか標準外: 標準 | 構造: 蝶 | 圧力: 真空 |
力: 油圧 | 材料: 造られる | 媒体の温度: 低温 |
媒体: オイル | 原産地: 中国(本土) | モデル番号: バタフライバルブ |
銘柄: senerge | 名: 最高の機能バタフライバルブ | 標準: dn80 |
呼び径: 40、 50、 80、 100、 125、 150 | 公称圧力: 0.3mpa | 適当な温度: -40~105°c |
用法: 油の間に- は変圧器を浸漬と取り外し可能なラジエーター | アプリケーション1: 油路開閉 | アプリケーション2: 変圧器の真空であること |
表面: 亜鉛メッキ8.8等級 | ブランド: senerge |
包装
包装: 標準的なパッキングまたは耐航性のあるパッキング |
仕様
バタフライバルブ1)呼び径: 40、 50、 80、 100、 125、 150、 等2)圧力: 0.3mpa。 3)温度: マイナス40〜105セント。

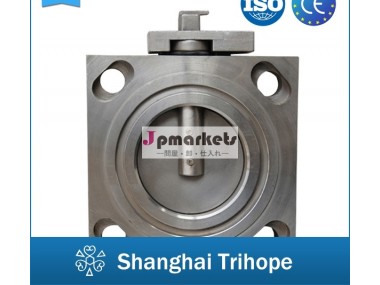

最高の機能変圧器バタフライバルブ
1.アプリケーション
真空偏心バタフライ弁で取り付けられているパイプの間のパスオイル- は変圧器を浸漬と取り外し可能なラジエーター
またはコンサとクーラー。 それが使用され、 開閉するための真空油路と結びつきの変圧器。
2.技術的なパラメータ
1)真空バタフライバルブはに& oslash; 40、& oslash; 50、& oslash; 80、& oslash; 100、& oslash; 125、& oslash; 150、 等、 呼び径に応じて。
2)の公称圧力は0.3mpa真空バタフライバルブ。
適切な温度は、 間で- 40~105・度; c
3.構造原理
真空バタフライバルブ弁棒で板が固定されてい。 ポールスパナでバルブを回す、 バルブプレートを引き渡すことができ90・度;
バルブハウジングで開いたり閉じたりするバルブプレート。 ので、 開いと開閉弁を油路。 固定長ブロックと固定ピン装着
バルブの上に、 バルブプレートが割り振られてゴムリングによりバルブハウジング。 ので、 シール性能の真空バタフライ
バルブは良い、 便利で開閉は、 と固定位置の正確な。
4.インストールと操作
1)の側面に真空バタフライバルブプレート付きシフト車軸がなく、 関節を持つトップサイド側の変圧器。
2)バタフライバルブを使用して、 最初のオープンバルブカバー、 その後電源を弁棒スパナで回転させるためにバルブプレートを引き起こすことが。
固定長ブロックバルブ上に限界でお互いをポールに固定ピンバルブハウジング。 回転させる角度は90・度;。
開閉時にバタフライバルブ、 plsはバルブを回すためにポール、 限られた位置、 その後、 バルブに合わせてカバー。
限られたスロットを持つためのバルブ上にカバー、 それプレートの位置ロックすることができます。
5.positonクロージング
1)バルブハウジング
2)固定ピン
3)弁棒
4)固定長ブロック
