製品情報
| 原産地: 中国(本土) | 銘柄: shfechfe | モデル番号: s9s11s13 |
| 使用法: 力 | 段階: 単一 | コイルの構造: 円環形状 |
| コイル数: 単巻変圧器 | 周波数: 50/60hz | 相: 単相 |
| インストール: poleマウント | 定格電圧: 11kv/12kv/15kv/20kv/33kv | 定格容量: 〜10mva10kva |
| 巻線の材料: アルミやワインディング | 芯材: 珪素鋼板 | 冷却: 性質またはエアフォース |
| ベクトルグループ: またはorthersdyn11 | 標準: Iec60076、 gb1094-1996 |
包装
| 包装: 木製ケースまたはパッケージ化された顧客が必要に応じて |
仕様
低損失長い使用法の生命iec規格30以上年オリジナル機器メーカー
油浸型電源配電変圧器
1.アプリケーション
10kv-220kv変圧器は、 主に鉄で作られてコアと巻線に置かれて、 オイルタンク内の絶縁油で満たされている。 それは主に使用され発電所のための、 送電および配信局設備などの動力伝達の。
2.タイプと評価
。製品の種類:単相または三相
2巻線や3つの巻線
-に関する負荷または無- 負荷電圧タップチェンジャー、
単巻変圧器、
自然冷却強制冷却や油冷、 等。
。容量範囲: 50kva-650mva
。周波数; 50/60hz
3.標準
Iec60076- 1:2000、 iec60076- 2:1993、 iec60076- 3:2000、 iec60076- 5:2006、 iec60137:2003; ansi、 ieee、 として、 等
4.動作条件
屋内と屋外のアプリケーションに適した
周囲温度: +400c-- 300c
相対湿度: 周囲の空気相対湿度93％以下でなければならない。
高度:・ル;1000m
最大風速:・ル;355m/s
地震加速度: 水平加速度・ル;0.3g垂直加速度・ル;0.15グラム
特殊な条件: カスタマイズされた製品が用意されてい。
11kvシリーズ
容量( kva) | 電圧の組み合わせ | 接続シンボル | ノー- 負荷損( w) | 負荷損( w) (75・度; c) | インピーダンス電圧( %)
| ノー- 負荷電流( %) | ||
hv (kv) | タッピングhvの範囲 | Lv( kv) | ||||||
25 | 6,10、 11 | ± 5％、& plusmn; 2・回; 2.5％ | 0.4 | yyn0 dyn11 | 100 | 600 | 4.0 | 1.7 |
50 | 130 | 870 | 1.6 | |||||
63 | 150 | 1040 | 1.5 | |||||
80 | 180 | 1250 | 1.4 | |||||
100 | 200 | 1500 | 1.3 | |||||
125 | 240 | 1800 | 1.2 | |||||
160 | 280 | 2200 | 1.1 | |||||
200 | 340 | 2600 | 1 | |||||
250 | 400 | 3050 | 0.9 | |||||
315 | 480 | 3650 | 0.9 | |||||
400 | 570 | 4300 | 0.8 | |||||
500 | 680 | 5100 | 0.8 | |||||
630 | 810 | 6200 | 4.5 | 0.7 | ||||
800 | 980 | 7500 | 0.6 | |||||
1000 | 1160 | 10300 | 0.55 | |||||
1250 | 1360 | 12000 | 0.5 | |||||
1600 | 1640 | 14500 | 0.45 | |||||
2000 | 1940年 | 18500 | 5.5 | 0.4 | ||||
2500 | 2300 | 20500 | 0.4 | |||||
35kvシリーズ
容量( kva) | 電圧 | 接続グループ | ノー- 負荷損( w) | 負荷損( w) (75・度; c) | インピーダンス電圧( %) | ノー- 負荷電流( %) | ||
プライマリ( kv) | タッピング範囲( %) | 二次( kv) | ||||||
50 | 33 | ± 5％ | 3.15 6.3 10.5 | yyn0 | 6.5 | 1210 | 6.5 | 2.0 |
100 | 305 | 2020 | 1.80 | |||||
125 | 340 | 2380 | 1.75 | |||||
160 | 360 | 2830年 | 1.65 | |||||
200 | 430 | 3300 | 1.55 | |||||
250 | 510 | 3950 | 1.40 | |||||
315 | 610 | 4750 | 1.40 | |||||
400 | 735 | 5750 | 1.30 | |||||
500 | 870 | 6900 | 1.30 | |||||
630 | 1040 | 8250 | 1.25 | |||||
800 | 1250 | 9900 | 1.05 | |||||
1000 | 1480 | 12150 | 1.00 | |||||
1250 | 1760 | 14600 | 0.90 | |||||
1600 | 2130 | 17500 | 0.85 | |||||
2000 | 2500 | 20680 | 0.75 | |||||
2500 | 2975 | 24500 | 0.75 | |||||

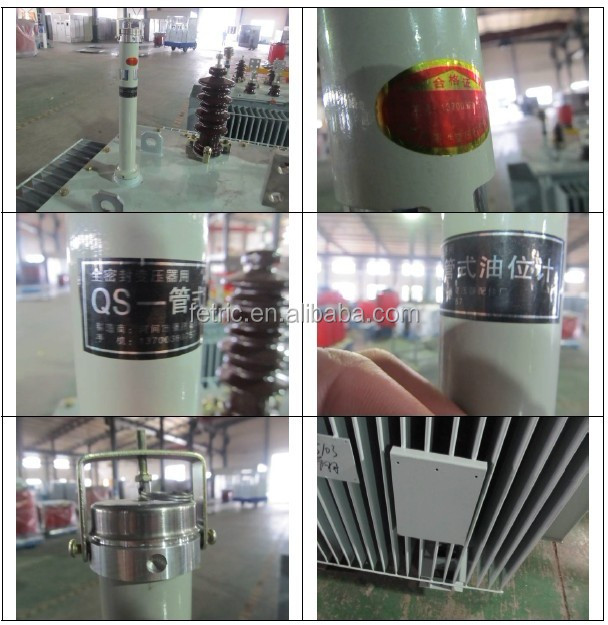

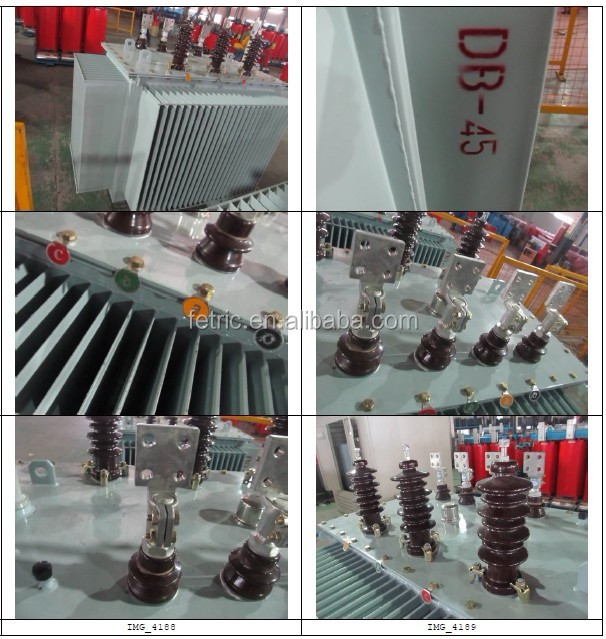

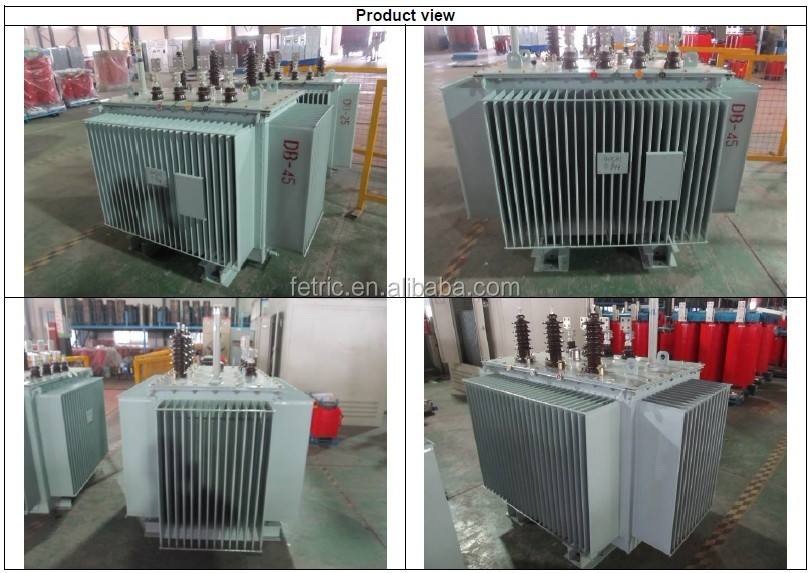

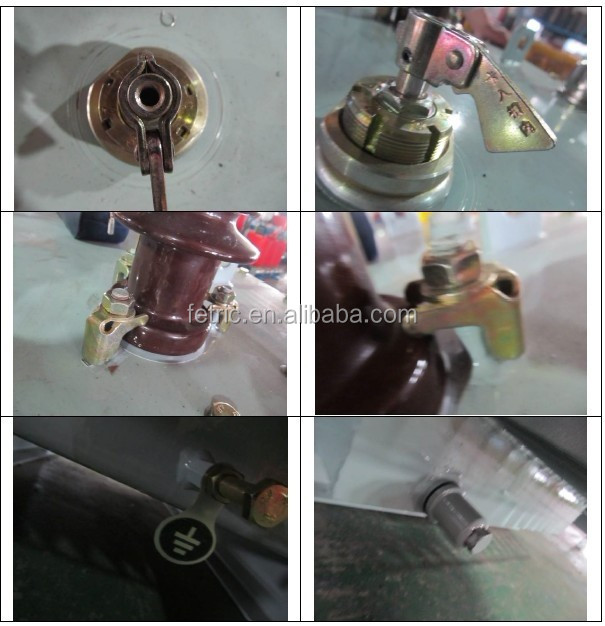

製品のショー
私たちは常にサービスであっ、 いつでもご相談ください!
