製品情報
| 条件: 新しい | 原産地: イギリス | 銘柄: ipc |
| モデル番号: ipcプレート式熱交換器 | 構造: 版の熱交換器 | 証明: セリウム |
| 保証: 12ヶ月 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | brased: 青 |
包装
| 包装: に配信することができまたはコンテナパレット。 よく詰まるreqであれば木箱 |
仕様
サイトサービス、 ipcinstilation・プレート式熱交換器への完全な解決策を提供するエンジニアリング。 のためのプロセス、 chp
アプリケーション
一般的な加熱と冷却職務。 加熱の手段によって
蒸気。
標準設計
、プレート式熱交換器で構成されていひと箱の段ボール
とメタルプレートを通過させるための舷窓2つの流体
ている間に熱伝達が開催。
プレートパックはの間に組み立てられな修正フレームプレートと
可動プレッシャープレートとボルトを締めて圧縮されてい。
プレートが取り付けられていますを、 ガスケットのシールは、 interplate
チャネルと代替チャネルに流体を導く。 を
プレートの数によって決定され流量、 物理的な
流体の特性、 圧力降下と温度
プログラム。 プレートの波形は、 流体乱流とを促進する
差圧に対してプレートをサポートしています。
、プレートとプレッシャープレートから吊るされる
上部キャリングバーにより配置と下部案内バー、 両方
の固定されている支柱に。
接続に位置しているまたはフレームプレート、 どちらかまたは両方の場合
以上を作る流体ユニット内に単一のパス、 で
フレームと圧力プレート。
典型的な容量
液体の流量
最大50kgまで/s( 800gpm)、 メディアに応じて、 許可されてい
圧力降下と温度プログラム。
蒸気による加熱水
Mw3.00.7〜
プレートの種類
M10-b、 m10-mm10-bdと、 二重壁プレート。
フレームタイプ
fm、 fgとfd
動作原理
チャンネルは、 プレートの間に形成されたポートと隅
はように配置されているという二人の代替を通してメディアフロー
チャンネル。 熱がの間に板を介して転送される
チャンネルを、 と完全なカウンタ- 電流の流れが作成しました
可能な限り高い効率のための。 プレートのコルゲーションは
プレートの間に通路を提供する、 各をサポートしてい
隣接する1プレートに対して乱流と強化されます、
その結果、 効率的な熱伝達。

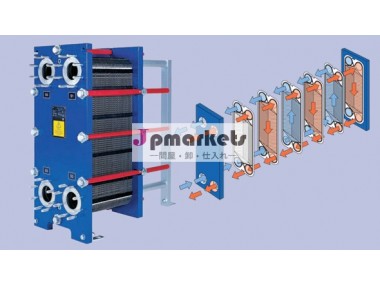

流の原理のプレート式熱交換器
標準的な材料
フレームプレート
軟鋼、 エポキシ塗装
ノズル
炭素鋼
金属ライニング: ステンレス鋼、 チタン
ゴムが並ぶ: ニトリル、 epdm
プレート
ステンレス鋼合金316/合金304、 チタン、 smo254合金、
合金c276
ガスケット( クリップ- オン、 接着)
ニトリル、 epdm、 viton®
他のグレードと材料リクエストに応じて利用可能。
技術データ
圧力容器コード、 ペッド、 asme、 pvcals・貿易;
機械設計圧力( g)/temperature
Flpvcals・貿易; 0.6mpaで/130・ordm; c
Fmpvcals・貿易; 1.0mpa/180・ordm; c
Fmped1.0mpa/180・ordm; c
Fgpvcals・貿易; 1.6mpa/180・ordm; c
Fgped1.6mpa/180・ordm; ※c
Asmefg150psig/356・ordm; f
Fdpedpvsals・貿易; 2.5mpa/180・ordm; c
Asmefd389psig/482・ordm; f
*)でも承認されたフレームのためのfg1.2mpa/200・度; 蒸気での使用を可能にするためにcシステム
なしで安全弁。
接続
サイズ:
Flpvcals・貿易; mmdin100/gb/pn10gost、 jis10k
Fmpvcals・貿易; mmdin100/gb/pn10gost、 asme
cl。 150、 jis10k
fm100pn10mmdinペッド、 asmecl。 150
Fgpvcals・貿易; mmdin100/gb/pn10gost、 asme
cl。 150、 jis10k、 jis１６Ｋ
fg100pn16mmdinペッド、 asmecl。 150
Asmefg4& rdquo; asmecl。 150
Fd100pn25mmdinペッド、 asmecl。 150/300
Asmefd4& rdquo; asmecl。 300
寸法
695-2400( 27- 95")
H719( 28.3")
h
225( 8.9") または
231( 9.1")
w
ミリメートル測定( インチ)
whタイプh
M10-fm1084( 42.7") 470( 18.5") 215( 8.5")
M10-fg1084( 42.7") 470( 18.5") 215( 8.5")
M10-fd981( 38.6") 470( 18.5") 131( 5.2")
Asmem10-fd1084( 42.7") 470( 18.5") 215( 8.5")
ボルトを締め付けるの数によって異なります圧力定格。
表面最大熱伝達
M10-b90m2( 970平方。 フィート)
M10-m60m2( 650平方。 フィート)
引用のための必要な細目
-フロー熱負荷率または
-温度プログラム
-質問内の液体の物理的性質( そうでなければ、 水)
所望の作動圧力-
-認可最高圧力降下
蒸気圧力- 利用可能
.
