カスタム処理：なし
ブランド：オープン
種類：ZSDF-（D）
材質：ダクタイル鋳鉄
接続：ウエハ
構造：活用
媒体：水
圧力環境：大気の
動作温度：室温
標準：
の流れの方向：BI
操作：手動
使用
タイプ（チャンネル位置）として：直
3C証明書番号：2014081803000023
3Cバルブ型：火
仕様：ZSDF-（D）-50 ZSDF-（D）-65 ZSDF-（D）-80 ZSDF-（D）-100 ZSDF-（D）-125 ZSDF-（D）-200
特別な ZSDF-（D）-150ヒント：
（1） 製品送料無料 税を除く（VATインボイス+ 10％） 重金属製品のおかげで 言及する物流配達 商品を通じて顧客を尊重することが推奨されます。
（2） 事前に3日間を行うには あなたの会社の名前については 製品のアイデンティティの流れ。 72時間以内にお届けします。

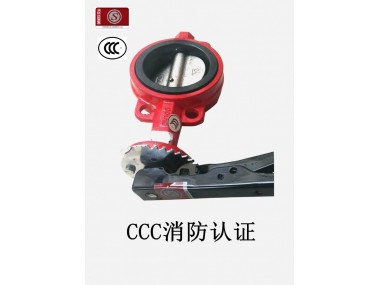

バタフライバルブのフォルダハンドルの概要
Iソフトシールライン会社が開発ウエハ型バタフライバルブ 二重偏心バタフライバルブフランジコンパクト 90度;簡単ロータリースイッチ 確実なシールおよび長寿命は 広く水 発電所 製鉄所 紙 化学 食品に使用されています水の供給と排水のための他のシステム。
第二に それ以上とクランプハンドルバタフライ
1 バルブ二重偏心構造の中心線の特性は より緊密機能 信頼性の高いシール性能を密封閉鎖。
2 ステンレススチールとニトリルゴムのマッチング 長い寿命のシーリング材の選択。図3に示すように ゴム製のシールはボディー上に配置することができ 選択するユーザーのための媒体の異なる特性に適用可能な バタフライボードに配置されます。
4 バタフライプレートのフレーム構造 高強度 大流域 流動抵抗が小さい。
5は 全体的な塗料であり シーリングシートシーリング材の交換が異なる媒体で使用できる限り 腐食を効果的に防止することができます。
6 バルブは 双方向のシーリング機能を持っています インストールは メディアの流れの制御を受けることはありませんが スペースの場所は 任意の方向にインストールすることができます。
7 バルブの構造は ユニークで柔軟な操作 省力化と便利です。
第三に クランプハンドルバルブ主な技術のパラメーターの中心線
| DN（mm）の公称
| 50-200
| 50〜160
| |
| 公称圧力PN（MPa）と
| 0.6
| 1.0
| 1.6
|
| シール試験さ（MPa）
| 0.66
| 1.1
| 1.76
|
|
|
| 2.4 | 適用温度 ニトリルゴム：-40℃〜90℃バイトン：-20℃〜200℃適用培地 水 空気 天然ガス 油および弱腐食GB / T13927-92標準と流体 |
| 速度 | 漏れ | ||
| ウォームギア 電動 空気圧 油圧 | クランプハンドルバタフライバルブ主要部品材質 | ||
| 材質 | バルブ | ||
| WCB QT450-10 HT200 HT250
| ディスク | ||
WCB QT450-10 HT200 HT250
| 軸 | 2Cr13 |
| 可撓性グラファイト | 製造基準 |
| GB / T 122387から89
| 標準フランジ |
| GB9113-2000 GB17241.6-1998
| 標準構造の長さ |
| GB12221 -89
| の試験
|
|
|
