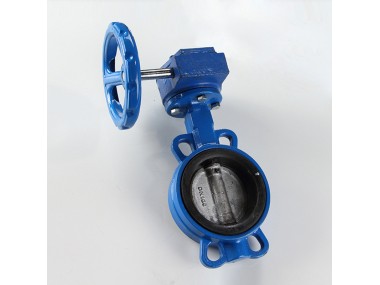

カスタム処理：なし
ブランド：Baian
種類：ZSXF
材料：延性
接続：他の
構造：他の
媒体：水
圧力環境：高圧
標準：GB
フロー方向：双方向
駆動方法：手動
部品とアクセサリー：ハンドホイール
（ ）タイプ（通路）：ストレートタイプ
公称直径：その他
3Cバルブカテゴリ：産業
仕様：DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250
シールタイプ：ソフトシールタイプ
本体材質：ダクタイル鋳鉄

最近の原料価格の変動すぎ大規模な リアルタイムの価格を理解するためにカスタマーサービスにご連絡ください。

石油 化学 食品 医薬品 紙 水 電気 船舶 給排水 冶金 エネルギーシステムで使用される信号弁パイプラインで。さまざまな腐食性 非腐食性のガス 液体 半液体 固体の粉体ラインおよび容器の調整および絞り装置として使用されます。

特徴
1 小型軽量 分解とメンテナンスが容易で どこにでも設置できます。 [1]
2 構造はシンプルでコンパクトで 90°の開閉が素早くできます。
3 作動トルク 軽量化 省力化。
4 完全なシールを達成するため ガス漏れ試験をゼロにする。
5 さまざまなメディアに適用可能な異なる部品の素材を選択します。
6 流れ特性が直線的になる傾向があり 性能を調整する。
7 開閉試験回数が最大10,000倍 長寿命です。 ＆GT;カットオフバルブ プラグバルブ ダイヤフラムバルブ及びホースライン 特に高層ビルの火災防護システムにおいて スイッチバルブラインの状態を表示する必要があるゲートバルブ チェックバルブ（ボールバルブ遮断）＆QUOTの使用は8
システム バルブと交換することができます。
作動原理
1.シグナルバタフライバルブは ウォームギアの駆動軸とディスクの回転によって駆動され 開閉および制御フローを実現します。
2.ウォームギアのハンドルを回してディスクを開閉し 流れを調整します。ハンドホイールは時計回りに回転してバルブを閉じます。
3 ウォームギアボックスボックスには 2種類のマイクロスイッチがあります。
a ギアボックスに2つの開閉マイクロスイッチがあり バルブスイッチの状態が正確に表示されるように 制御室に接続されたバルブを開いた状態でバルブを閉じると 光源が閉じます。変速機ハウジング内の
B （0℃にディスク全閉位置;）マイクロスイッチをオフに備え 場合蝶板0゜;〜40＆度;閉弁信号を出力する位置マイクロスイッチブランチ 40°~90°位置他の一対の常閉型缶出力バルブ開放信号。調整可能な圧接マイクロスイッチカムで 異なる場所にディスクが表示されます。
調整と配線方法
ウォームギアユニットの調整と接続方法
1.電気スイッチボックスのカバーを開け 必要な電気的条件に従ってケーブルコアを対応する端子に接続し ケーブルの入口外力がケーブル接続に与える影響を防ぐため ケーブル接続を損傷しないようにケーブルを固定してください。全閉＆rdquo;位置 カムに以下の関係の時計回りの回転 カムだけカム固定カムのネジを締め その後 （可聴クリックであってもよい）マイクロスイッチをタッチバルブ＆ldquoでは 2
。
3.バルブが「全開」位置にあるときは 上部開口カムを反時計回りに回して 上と同じ方法でオープンカムを調整します。
4 バルブが "全閉"または "全開"の位置でリミットスクリューを調整すると リミットスクリューがウォームギヤの限界面のすぐ上にならないようにすべきですが ギャップをつけて止めねじのロックナットを締めます。
5.電気スイッチボックスのカバーを閉めます。バルブが「全閉」の位置にあるときは 開き目盛のポインターをダイヤルの「0」目盛りに合わせ ねじを締めてポインターを固定します。
使用上の注意
1.このバタフライバルブは 空間の任意の位置で配管に取り付けることができます。
2 バタフライ弁の設置場所は 利便性の使用 メンテナンスおよび交換を確実にするべきである。
3では バタフライバルブの設置はパイプラインの流れの方向を考慮することができず 双方向の流れが可能である。
4 バタフライバルブは 設置前に乾燥した場所に保管し バルブプレートはわずかに4°〜5°開きます。
5.バタフライバルブは 次の作業の前に設置する必要があります。
a バタフライバルブ性能仕様の使用を慎重にチェックしてください。
b 空洞を清掃し 表面を密封する。汚れが付着しないようにする。クリーニングの前にディスクを開閉しないでください。
c トランスミッション装置がバタフライバルブのフランジに確実に接続されているかどうかを確認します。
6 バタフライバルブをパイプに締め付け 接続力が均一で信頼できるかどうかに注意してください。
7.バタフライバルブを取り付けた後 バルブプレートはパイプライン強度の圧力試験のために開位置になければなりません。
8.バタフライバルブを取り付けた後 定期的に点検する必要があります。
a。バタフライバルブシートとOリングが損傷していないかどうか。
b バルブプレートのシール面のシール性能。
c バタフライバルブ修理組立 開閉回転がブロックされないことがあります。 d バタフライバルブ修理組立 シール性能試験が必要である。
f 各オーバーホールの後 状況は将来の参照のために詳細な記録でなければならない。
2技術要件の編集
ボディ部品の必要条件
（1）バルブシャフトへの接続は ハンドホイールまたはハンドルを使用する際に堅牢で信頼性が高く 必要なときに簡単に取り外して交換できます。
（2）ハンドホイールの端に向かってディスクを時計回りに回すと ハンドルを閉じることができます。 （3）ハンドホイールには 閉鎖方向を示す矢印とスイッチの方向の矢印「or」 または矢印と「open」または「closed」とのキャストまたはマーキングを施さなければならない記号の下の車輪のナット。 （4）ハンドル操作式バタフライバルブディスクが完全に開いているとき ハンドルは通路の軸に平行でなければならず ハンドルまたは他の看板に「オン」または「オフ」と表示されなければならない。弁ギア レバー ウォーム ウォームまたは回転駆動装置が作動して
（5） バルブ駆動装置は 圧力の圧力作動最大定格を超えないバタフライバルブの正常な動作を保証しなければなりません。
（6）すべてのバタフライバルブは ディスクの位置を示す表示手段と ディスクが全開および全閉位置にあることを保証する手段を備えていなければならない。 （7）ハンドルによって操作されるバタフライバルブには バタフライプレートが3つ以上の中間位置を有し 調整およびロック可能であるように 異なる開度のロック装置が設けられなければならない。
（8）バタフライ弁は 標準的な規定に従った機械的強度試験を受け 試験後に手でハンドルとハンドルに890Nの力を加えて損傷を与えないものとする。
（9）バタフライ弁は 規格に準拠した水圧的な摩擦損失試験を受けなければならない。流量4.5m / sでは 水圧による圧力損失は0.02MPaを超えてはならない。
（10）バタフライ弁標準的な作業サイクル試験によれば バタフライ弁の入口と出口との圧力差が定格作動圧である場合 1000回の正常作動サイクルを損傷なく開放しなければならない。各サイクルには 閉鎖からプロセスを完全に開放するバタフライ弁が含まれる。
（11）バタフライバルブ強度試験規格に従って実施 テスト弁は 試験弁が漏れ 変形や破損はならない場合 完全に開いている必要があり 保持5分の静水圧の4倍の定格圧力に耐えることができなければなりません。標準に従って行っ
（12）バルブシール性能試験 5分保持 静水圧の二倍公称作動圧力に耐えることができなければならない 弁は 試験の間 閉鎖されるべきであり 試験はバルブシールに漏れてはなりません。
要求信号弁
（1）バルブへの信号は 出力＆ldquoを有するべきである; rdquo ;,＆ldquo＆オン オフ＆rdquo;電気的手段 および場合信号0.35MPaで弁入口圧力を一定に 信号弁の全開からプロセスを閉じるために 「オン」信号（バルブ開放）接点の出力は 「オフ」信号（バルブオフ）に変換され その量は全開放流量の80％以上でなければなりません。その後 バルブは "OFF"信号（バルブ閉）を出力しています。フルオープンフロー信号バルブ人口圧力が0.35MPaで一定である場合 信号バルブは測定されたすべてのフロー値を開きます。
（2）標準過負荷試験の規定に従う信号バルブは 電気部品が燃焼 ピット 接触接合現象を過熱してはならない。
（3）バルブ信号耐圧試験規格によれば 所定の試験電圧で 耐圧は5Sの60年代の障害間のすべての可動部品であるべきであり（シェルを含む）固定部材が破壊されません。
（4）信号弁絶縁抵抗試験は 規格に従って実施しなければならない。以下の部品間の絶縁抵抗は 2MΩより大きくなければならない。
（a）兄弟姉妹の電源投入と電源切断の間
（b）充電部と金属ブラケット（ケースを含む）の間。
（5）信号弁接触抵抗の標準試験によれば 閉じた接点スイッチの各対の間の接触抵抗が0.01未満＆オメガであるべきです。
構成 設置場所
（1）バルブの接続方法は パイプライン接続と一致する必要があります。
（2）バルブボディの矢印方向のバルブの一方向の流れの媒体の設定は パイプの流れの方向と一致する必要があります。
（3）バルブを水平に設置する場合は ボンネットとステムを上向きにしてください。
（4）バルブはブラケット バルブの重量はパイプに取り付けないでください。
性能基準
製品標準
GB5135.6-2003 "自動スプリンクラーシステム - 一般的なバルブ"
3セットアップエディタ
プロフィール
給排水のすべてのタイプに取り付けられており 特にメディアやオンオフの流れを制御するために使用される 二方向シーリングとバルブボディに適しています。好適な弁は 従来のパイプラインバルブ 建潔構造 小さな流れ抵抗係数であり デブリを蓄積しない直線に傾向特性を流れます。
1マイクロスイッチ信号手段 制御室は 直接観察を可能にする上で ゲートバルブのオフ状態
2ディスクおよびステムフリーピン接続構造を 漏れを克服することが可能です点
3ディスク球状の外形 シール性能を向上させるバルブの寿命を延ばすために 光
4全体の重量 設置が容易 ウォームギア 駆動ピニオントルク。
インストール時の注意事項1
は 作業以下のバルブの前にインストールする必要があります。
A 現在のバルブ性能仕様の使用と一致するかどうかを慎重に確認してください。
b 空洞を清掃し 表面を密封する。汚れが付着しないようにする。クリーニングの前にディスクを開閉しないでください。
c トランスミッション装置がバタフライバルブのフランジに確実に接続されているかどうかを確認します。
A バルブシートおよびOリングシールの傷害：2
バタフライ弁が設置され 定期的にチェックする必要があり それは以下の主要項目をチェックします。
b バルブプレートのシール面のシール性能。
c バタフライバルブ修理組立 開閉回転がブロックされないことがあります。 d バタフライバルブ修理組立 シール性能試験が必要である。
f 各オーバーホールの後 状況は将来の参照のために詳細な記録でなければならない。
3 バタフライバルブは 設置前に乾燥した場所に保管し バルブプレートをわずかに4°〜5°開きます。
4 信号バタフライバルブは パイプライン上の任意の場所に設置できます。
5 バタフライバルブの設置場所は 利便性の使用 メンテナンスおよび交換を確実にする必要があります。
6 信号バタフライ弁の設置は 双方向の流れを可能にするパイプライン媒体流の方向を考慮することができない。
