| 電圧: | Av380/220/5hzの | 原産地: | クリスマス島 | 銘柄: | グラフィック | モデル番号: | Hscj- 1700 | 重量: | 10トン | 自動等級: | 自動 | 力(W): | 28kw | タイプ: | ペーパー打抜き機 | 保証: | 1年 | 条件: | 新しい | 認証: | Sgs/iso9001: 2000 | 次元(L*W*H): | 208005000x2450mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 紙の範囲: | 60-550g | 切断紙のモデル: | 上部ナイフカットと低いものが相互に固定 | 紙径最大。: | 1650ミリメートル | 最大用紙サイズ: | 1700ミリメートル | 切断長さ: | 430-1450mm | 正確で、 切断: | +/- 0.3mm | 最大の切削速度: | 300cuts/min | 計器速度最大切削: | 300m/min | 空気の圧力: | 0.8mpaに | 最大荷重カッター: | 単一の紙- 500のgsm密度と質を考慮する必要があり |
包装
| 包装: | 木製ケースと鉄パレット |

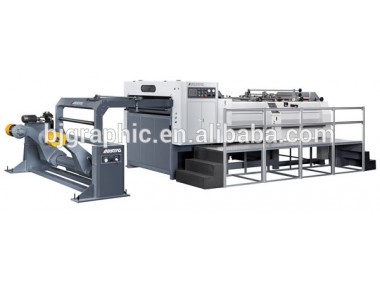

モデル: hscj- 1700サーボ精密高速シートカッター( 1ロール)
導入:
1.モータドライバは周波数変換紙裁断機、 プログラマブルコントローラ、 plcによってマシンを集中制御操作、 オプションのタッチスクリーンインターフェース、 すべて機能のデータを示している、 は、 操作がより簡単で便利。
2。ベベルタイプ原子用途上部シャフトレス紙油圧システム、 油圧シリンダで駆動紙アーム前と閉じた後、 移動とリフティング。
3。電気の完全なセット部品は輸入された製品、 大幅に安定性を高めることができる電気システム、 低いメンテナンスやオーバーホール周波数と難しさ。
4。コンベアベルトの使用スイスブランドレインボードラゴン、 超高強度、 その寿命はより高いを作る、 長くなっておらず、 消耗品消耗品を作る、 機械的な用紙搬送よりスムーズに、 より迅速に処理。
5.、 数値制御によって、「 処理センター「 精密機械加工フレームと一部のコンポーネント、 の精度を確保し、、 臨界、 マシンの安定性を確保する、 と長い- 長期速い操作。
6.自動マーキングの使用。 限り、 あなたの価値を入力しセット人間- マシンインタフェース、 機械が後を達成できるよう役立つのは、 正確な自動マーキング。 迅速かつ正確に。
7。高効率と省エネのインポート安川電機サーボモータ駆動高コピー用紙の包装機、 効率を向上させる、 生産コストを削減。
8。伝送システム: トルク高の利用同期ベルト、 を減らすために、 騒音公害とメンテナンスの利便性を向上させる;優れたインポートnskベアリングマシンを低減高速で実行されているとノイズのショック、 保証の安定性をカット紙、 包装。
9。を保つが最も厳格な欧州ce認証の安全規制、 明るく、 清潔で明るい有機ガラスカバー、 効果的に事業者の安全性を保証、 秋、 防止諸口、 機械に内部やダメージの原因。
10。 を提供する長期- 長期と完璧な技術研修、 だけでなく、 高速、 年までのメンテナンスフリー、 を確保するために、 お客様が完全にコピー用紙の生産技術、フル有効性のコピー紙生産ライン。
部分的な特徴:

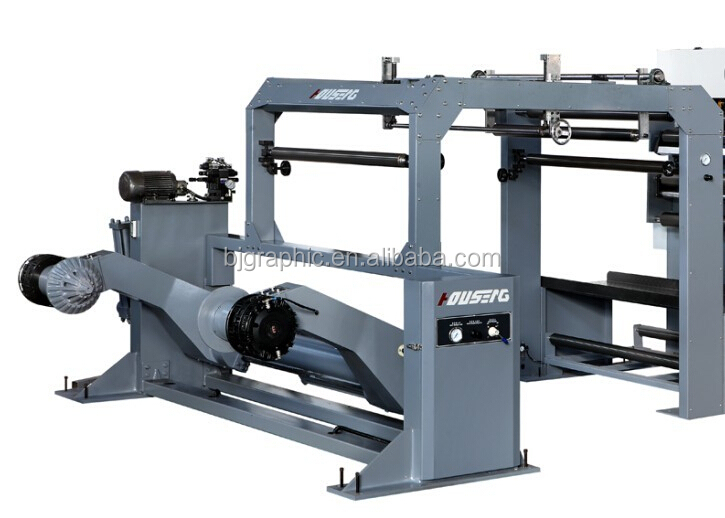

1。を制御するための油圧紙アーム前と閉じた後、 移動とリフティング。 昇降運動することが可能で安定的かつ急速な、 より簡単で便利な操作。
技術的なパラメータ:
タイプ: | Hscj- 1400 | Hscj- 1700 |
1.紙のフォーム |
| に戻って切断ナイフ、 ナイフを固定 |
2.紙のアプリケーション | 60-500gsm | 60-500gsm |
3.最大径 | 1650ミリメートル | 1650ミリメートル |
4.最大。 紙の破片 | 1400ミリメートル | 1700ミリメートル |
5.総電力 | 28kw | 28kw |
6.切断長さ | 430-1450mm | 430-1650mm |
7.切断精度 | ± 0.3mm | ± 0.3mm |
8.最大。 切削速度 | 300cuts/min | 300cuts/min |
9.最大。 切断計器速度 | 300m/min | 300m/min |
10。 空気圧源要件 | 0.8mpaに | 0.8mpaに |
11.設計電力 | Ac380v/220vx50hz | Ac380v/220vx50hz |
12.重量 | 9トン | 10t |
13.出力 | 実際の収量に基づいて紙のテクスチャ、 ペーパーウェイト、 切断長さ、 ボリューム、 番号、 テクニカルペーパーのオペレータ、 操作 | 実際の収量に基づいて紙のテクスチャ、 ペーパーウェイト、 切断長さ、 ボリューム、 番号、 テクニカルペーパーのオペレータ、 操作 |
14.カッター最大荷重 | シングル紙- 500のgsm密度と質を考慮する必要があり | シングル紙- 500のgsm密度と質を考慮する必要があり |
の主要部品構成
| 構成 | ブランドモデル | 起源 | 備考 |
1 | の紙のキュート | sk1450*47*10 | 台湾 |
|
2 | ベアリング | fag7312fag213 | ドイツ |
|
3 | hightの高速ベアリング | nsk32212 | 日本 |
|
4 | ke李k20 | シャンハイ |
| |
5 | リミットスイッチ | シュナイダーxckn2145-p20c | 日本 |
|
6 | コントローラ | シュナイダーlcid80m7c | フランス |
|
7 | 電気リレー | シュナイダーrxm4lb2bd | フランス |
|
8 | サーボドライバ | 安川電機sgmgh- 1aaca6111キロワット | 日本 |
|
9 | インバータ | Lanhaihuatengv5-h-4t-5.5g/7.5lv5-h-4t-1.5g/2.2l | シェンジェン |
|
10 | サーボモータ | 安川電機sgmgh- 1aaca6111キロワット | 日本 |
|
11 | コーダ | Nemiconhes-25-2md | 日本 |
|
12 |
| シュナイダー | フランス |
|
13 | スイッチング電源 | mingweiNes-50-24 | 台湾 |
|
14 | 近接スイッチ | 陽明pl-05n | 台湾 |
|
15 | 電源スケジュールします | オムロンD4mc-5020 | 日本 |
|
16 | コントロールプッシュボタン | シュナイダーzb2bd2c | フランス |
|
17 | 表示画面 | ハイテック Pws6700t-pa | 台湾 |
|
18 | acコンタクタ | シュナイダーlcid80m7c | フランス |
|
19 | thermorelay | シュナイダーrxm4lb2bd | フランス |
|
20 | サンドイッチバルブ油圧 | シノ- 日本の合弁油研 | シャンハイ |
|
21 | 油圧電磁弁 | シノ- 日本の合弁油研 | シャンハイ |
|
22 | 主電動機 | Tommykaira( vfg132s- 1500- 5.5e- b5) | 台湾 |
|
23 | サーキットブレーカ | シュナイダーnsc100b3100 | フランス |
|
24 | 同期ベルト | ehrz2640-8m-58mm | スイス
|
|
25 | コンベア | レインボードラゴン3470*70 | スイス
|
|
26 | マーキング装置 | 200hp | 広州 |
|
27 | plc | シーメンス( cpu224cn214em223em221em232) | ドイツ |
|
28 | 自動張力制御システム | Plc制御で5軸、 smcによって比例弁ivt1050-312aw20-02bl後に調整フィルター自動ブレーキの圧力制御にマルチポイントdbk250.2stc
| イタリア
|
|
注: 構成リスト参照用のみ、 に支配されやすいものです、 実際のマシンの。
