原産地: | 中国(本土) | 銘柄: | 才能 | 条件: | 新しい | モデル番号: | 06-tal-sk01 | 重量: | 8000キログラム | 容量: | 立方メートル | 次元(L*W*H): | 9000*2300*3000ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | mediam: | lpgガス | 作動圧力: | 1.77Mpa lpgスキッドステーション | ボリューム: | 10m3 | 標準: | GB150 | 素材: | Q345R | ポンプ速度: | 600 rpm | サイズ: | 9000*2300*3000ミリメートル | 素材: | 炭素鋼 | アプリケーション: | lpg収納 | 充填ミディアム: | 液体プロパンガスセンサモジュール |
包装
包装: | lpg スキッド ステーション バルク パッキング |
立方メートル lpg スキッド ステーション 、 1.77Mpa lpg充填タンク 、 lpg ガス充填ステーション
製品の説明
主な技術的特徴の lpg スキッド の取付け ステーション | ||||||
LPG-HW-10 (20,30) | ||||||
タンク設計圧力mpa | 1.77MPa | |||||
タンク最大許容圧力mpa | 1.92MPa | |||||
貯蔵タンク ボリューム m3 | 10 20 30 メートル3 | |||||
貯蔵タンク タイプ | & #8545;(10 20) & #8546;(30) | |||||
デザイン圧力の パイプ mpa | 2.5mpa | |||||
デザイン温度& #8451; | -40 〜 + 52& #8451; | |||||
パイプ クラス | gc2 | |||||
unload流れm3/h/mpa | 10/0 。 5 | |||||
load流れm3/h/mpa | 8/0 。 9 | |||||
グラムとして マシン圧力/流量mpa/l/分 | 2.5 <60 | |||||
充填時間最小 | 3~5 | |||||
fillingボリューム 時間/日 | 100~500 | |||||
機能 | アンロード 、filling 、反転タンク、 セキュリティアラーム 、 など | |||||
構造的な フォーム | インテグラル型または分離型 | |||||
インストール方法 | 上記の地面;地下 | |||||
lpg cylinderfilling重量キロ | <120 キログラム | |||||
外形寸法の SKID-MOUNTED ボディ | に応じ て顧客要件 | |||||
デザイン標準 (中国標準) | TSGR0004-2009 SY5985-2007 TSGD0001-2009 GB150-2011 GB50156-2012GB/T20801-2006 | |||||
メイン値と マシン | ||||||
いいえ | 製品 | 仕様 | 数量 | 製品モデル | 備考 | |

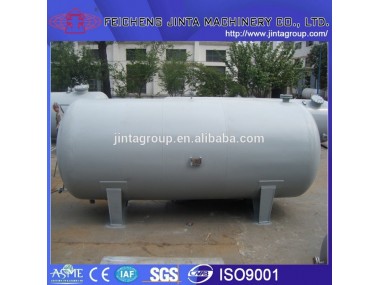

1 | lpg貯蔵タンク | vn = 10,20,30 メートル3
| 1 | v01 |
| |
2 | 貯蔵タンク安全弁 | A42Y-25 PN2.5 dn80 | 1 | a1 |
| |
3 | 配管安全弁 | A21F-40 PN4.0 dn20 | 7 | a2~a8 |
| |
4 | globel バルブ | Q41F-25 PN2.5 dn50 | 15 | b1~4 b6~14 b16~18 |
| |
5 | globel バルブ | Q41F-25 PN2.5 dn40 | 1 | b19 |
| |
6 | globel バルブ | Q41F-25 PN2.5 dn20 | 2 | b5 b18 |
| |
7 | globel バルブ | Q41F-25 PN2.5 dn15 | 1 | b15 | Q11F-25 DN2.5 dn15 | |
8 | ストップ バルブ | J41N-25 PN2.5 dn50 | 5 | c1~5 |
| |
9 | ストップ バルブ | J41N-25 PN2.5 dn20 | 1 | c6 |
| |
10 | 緊急遮断弁 | QDQ421F-25 PN2.5 dn50 | 2 | d1 d2 |
| |
11 | チェック バルブ | H42N-25 PN2.5 dn50 | 1 | z1 |
| |
12 | チェック バルブ | H42N-25 PN2.5 dn20 | 1 | z2 |
| |
13 | 逆止弁 | A42F-25 PN2.5 dn20 | 1 | h1 |
| |
14 | 圧力ゲージ | YT-100 0~4.0MPa | 3 | pt1~3 |
| |
15 | 温度ゲージ | tg-40~80& #8451; | 1 | tg1 |
| |
16 | ガス ローディング パイプライン | YGB-6.4 PN6.4 dn25 | 1 |
| 4 メートル | |
17 | 液体ローディング パイプライン | YGB-6.4 PN6.4 dn50 | 1 |
| 4 メートル | |
18 | バレル形ストレーナー
| YG-2.5 PN2.5 dn50 | 1 | e1 |
| |
19 | パイプストレーナー | YGLQ-25 PN2.5 dn50 | 1 | e2 |
| |
20 | ygf PN6.4 dn50 | 4 | f1~4 |
| ||
21 | ブロー バルブ | PWX-25 PN2.5 dn100 | 1 | 18k |
| |
22 | lpg ポンプ | YQB10-5 | 1 | p0101 | 流れ 10m3/hP0.5MPa | |
23 | スクリュー ポンプ | YHQ8-9 | 1 | p0102 | 流れ 8M3/hP0.9MPa | |
24 | 電子充填スケール | GCS-120 | 1 | x010 (acb) | 最大重量 120 キログラム | |
25 | lpg充填銃(を選択) | yza (b)-25 DN2.5 dn15 | 1 |
| 私は = 2000分 m22×15 | |
26 | 他の継手接続 | dn50 、 dn40 、 dn20 | 30 |
|
| |
27 | SKID-MOUNTED |
| 1 |
|
包装&無料
支払期間: 50% tt前生産、 50% tt出荷前に hsbc銀行
パッキング: 1 タンク と 1 semitrailer する負荷に容器
無料日付:約75日頭金の後
