原産地: | 中国(本土) | 銘柄: | JOYSUN | モデル番号: | JSE | 適用: | プラスチックプロダクト | 単位を締め金で止めること: | five-pointおよび肘のタイプ構造 | 制御部品: | 輸入されたコンピュータ | 注入の部品: | 二重指導棒の支持 | 油圧単位: | 輸入された高度油圧部品 |
包装
包装: | 木の場合。 |
射出ユニット
1.スクリュー、 最適設計を楽しんでい良い可塑性の特徴、 高効率;
2.大きなl/d比の可塑化スクリュー;
3.調節可能な背圧制御と減圧装置メルト;
4.決闘を維持するために一貫したキャリッジシリンダーノズルにアライメントとプラテン
ノズルの圧力、 精度と一貫性;
5.リニアイオンメーター金型のための強力なプラテンとネジの位置コントロール;
6.直接射出スクリューにより駆動される低速高トルク油圧モータは、
各種プラスチック処理するのに適して。 左図は略図を注入するように。
クランプユニット
1.5支点および最適化設計された重傾斜トグルクランプユニットとは
機能を拡大するような大きな力率、 高速クプラシッドと大きなムーブメント
金型- は距離を開け;
2.表面にハードクロームメッキを有する、 タイバーは腐食- 耐性と耐摩耗
耐性;
3.機械と油圧1時間でイジェクト装置または複数の変更
プロセス;
4.油圧モータ駆動型の調整が加速する金型- 変化過程;
5.自動集中潤滑システム;
油圧および制御ユニット
1.操作容易16ビットcpuのマルチ- 機能のコンピュータ;
2.液晶表示パネル、 明確なシンプルな管理では、 動作させることが簡単に;
3.とアラームメッセージ文を使用して、 トラブルに簡単に;
4.中国の/英語の言語トグルモード、 入力と出力を使用する写真- カプラーを
からのダメージを保護しアウト- サイドvotary;
5.50セットの金型データストレージ;
6.近く- ループpidハイテク、 は温度制御に使用される高の利点を持つ
精度;
7.計算が容易になりショット用のカウンタ;
paramter
アイテム | ユニット | Jse-90 | Jse-120 | jse150 | Jse-180 | Jse-220 |
ネジ径 | ミリメートル | 34 | 35 | 40 | 45 | 50 |
スクリューl/d比 | L/d | 21.7 | 22.8 | 22.5 | 22.2 | 22 |
理論的なショットボリューム | cm3 | 135 | 173 | 251 | 366 | 461 |
ショットの重( ps) | g | 122 | 157 | 228 | 333 | 420 |
射出圧力 | mpa | 218 | 230 | 229.7 | 210 | 211.7 |
の注入速度 | G/s | 59 | 71 | 77 | 104 | 128 |
可塑化能力 | G/s | 10.4 | 10.8 | 11.6 | 14.6 | 18.7 |
スクリュー速度範囲 | R/min | 0から230 | 0から200 | 0から200 | 0から150 | 0から130/0から110 |
クランプ力 | kn | 900 | 1200 | 1500 | 1800 | 2200 |
クリアランスbetweemタイバー | ミリメートル | 360*360 | 400*380 | 410*410 | 460*460 | 520*520 |
ストロークを開く | ミリメートル | 330 | 360 | 400 | 460 | 510 |
最大。 金型の厚さ | ミリメートル | 360*360 | 400 | 430 | 480 | 560 |
分。 金型の厚さ | ミリメートル | 150 | 150 | 150 | 200 | 250 |
エジェクタ力 | kn | 27 | 27 | 33 | 45 | 53/70 |
エジェクタstorke | ミリメートル | 100 | 100 | 120 | 130 | 140 |
ポンプの電力 | キロワット | 11 | 11 | 15 | 18.5 | 22 |
加熱電力 | キロワット | 6.21/9 | 7.43 | 9.27/12 | 11.27/13.47 | 12.47/19.67 |
オイルタンク容量 | l | 180/200 | 200 | 270 | 350 | 450/500 |
機械の重量 | t | 3.5/3.8 | 4.1/4.3 | 4.5/4.8 | 5.5/5.7 | 6.4/7.1 |
機械寸法 | m | 4.3*1.15*1.8 | 4.55*1.2*1.8 | 4.8*1.2*1.8 | 5.6*1.35*1.85 | 6.1*1.5.2 |
アイテム | ユニット | Jse-250 | Jse-280 | Jse-330 | Jse-350 | Jse-400 |
ネジ径 | ミリメートル | 55 | 55 | 60 | 65 | 70 |
スクリューl/d比 | L/d | 21.8 | 23.6 | 21.5 | 23.1 | 21.4 |
理論的なショットボリューム | cm3 | 594 | 677 | 876 | 1062年 | 1307 |
ショットの重( ps) | g | 540 | 616 | 797 | 948 | 1112 |
射出圧力 | mpa | 198 | 192 | 200 | 200 | 204 |
の注入速度 | G/s | 136 | 184 | 158 | 207 | 347 |
可塑化能力 | G/s | 24.7 | 34 | 29.2 | 41 | 48 |
スクリュー速度範囲 | R/min | 0から120/0から110 | 0-168/0-115 | 0から120 | 0-156/0から150 | 0から180/0-135 |
クランプ力 | kn | 2500 | 2800 | 3300 | 3500 | 4000 |
クリアランスbetweemタイバー | ミリメートル | 570*570 | 580*580 | 62*620 | 660*660 | 720*720 |
ストロークを開く | ミリメートル | 550 | 570 | 600 | 660 | 710 |
最大。 金型の厚さ | ミリメートル | 600 | 610 | 680 | 720 | 720 |
分。 金型の厚さ | ミリメートル | 250 | 250 | 280 | 300 | 250 |
エジェクタ力 | kn | 70 | 53/87 | 87 | 70/110 | 110 |
エジェクタstorke | ミリメートル | 150 | 160 | 160 | 180 | 200 |
ポンプの電力 | キロワット | 22 | 22 | 30 | 30 | 37/45 |
加熱電力 | キロワット | 15.6/18.32 | 18.55/21.6 | 18.52/23.73 | 19.95/24.75 | 22.75/30.5 |
オイルタンク容量 | l | 500 | 500/700 | 600 | 750/800 | 800/1200 |
機械の重量 | t | 8.2/8.5 | 9.3/10.5 | 11.8/12.2 | 14/15 | 16/18 |
機械寸法 | m | 6.4*1.5*2 | 7.0*1.65*2 | 7*1.7*2.1 | 7.5*1.75*2.3 | 8.8*2*2.25 |
射出ユニット

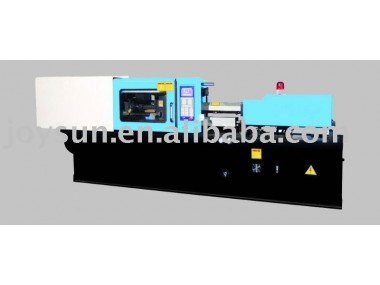

プラスチック射出機械
