| 原産地: | 中国(本土) | 銘柄: | qspt | モデル番号: | Bppbm- 24a/bppbm- 32a/bppbm- 48a | 目的: | パイプのベベル切断 | ベベル形状: | v | 該当するパイプ径: | Dn100~600; dn150~800; dn150~1200 | 該当する壁の厚さ: | ≤25mm( プラズマ切断); ≤60mm( 難切削) | 回転精度: | <2.0ミリメートル | 該当ドメイン: | オイル・ガス、 石油化学、 石油、 オフショアなど | 制御システム: | cnc | 切断手順: | プラズマ切断または火炎切断 | プラズマパワー: | hypertherm、 thermadyneや要求ごととして | 色: | 赤や要求ごととして |
包装
| 包装: | 海値するパッキング |
ローラー- ベンチタイプcncパイプの炎/プラズマベベル切断機
パフォーマンス機能
cncパイプ切断機、 パイプ切断機、 パイプ旋盤、 cncパイプのベベル切断機

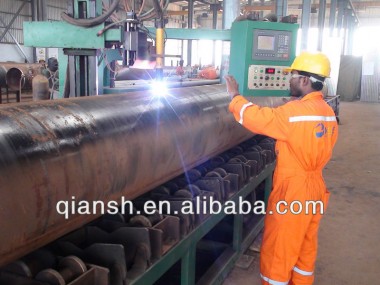

ローラー- ベンチタイプcncパイプの炎/プラズマベベル切断機は、 一般的に複数- 軸の簡易版の一貫性のあるcncパイプ切断機、 はカスタム- 製パイプ製造工場のための特別なパイプを作るために非常に高速ベベル切断。 パイプを切断するために必要なときにパイプへの輸送に、 ローラーコンベアのベンチ、 を採用していローラー- ベンチ牽引しパイプの回転、 ガイドレールに沿って切削ヘッドカットオフ用のパイプは、 サブセクションcncによって長さ- 測定制御システム。
高い効率的な自動パイプのベベル切断と自動セルフ- 測定機能
に大口径の配管や重すぎない壁の厚さの炭素鋼、 ステンレス鋼、 合金鋼、 極低温プラズマ切断によって鋼管などの、 のためにも重い壁の厚さによって炭素鋼の火炎切断、 本機を使用、 そのサポート付きのプラズマ切断トーチ、 または1火炎切断トーチ、 完全な切削材料へのパイプクランプと1同時にベベル加工。
オン- ラインの性能: 良い( ごとに設計されたライン上で機器の生産ライン)
をベベル速度: ・ル;2Min/パイプのベベル( dn200sch40)
ベベル 切断: 切断オフ・ベベルの一つとパイプを同時に.
ベベル品質: 良い
技術的なパラメータ
該当するパイプ径:Dn100- 600(・φ; 114~610 ミリメートル); dn150~800(・φ;159~ミリメートル813) dn150~1200 (・φ;159~ミリメートル1219)
該当する壁の厚さ:・ル;15mm( プラズマ切断);・ル;60mm( 難切削)
該当する材料: 炭素鋼、 合金鋼、 低温鋼ステンレス鋼と
切断長さ: 6350mm
ベベル形状: vタイプ
切断方向: 縦に
ローラーするnch:
構造:三線ローラー付き固定距離
ローラーするnch長さ: 7000ミリメートル
駆動系: サーボモータ+精密減速機
Rev: 0~2.5m/min( vf無段階速度調整)
ローラーするnch材料: 45#、 表面処理をブルーイング
回転精度:< 2.0ミリメートル
トロリーシステム:
トロリーストローク:6350mm (縦に移動)
旅行切断トーチ: 700ミリメートル( up/ダウン); 300mm( 左/右)
を使って切る: プラズマ切断( can難切削用の装備される)
角度切断トーチ:±45・度;(調節可能な)
切断トーチ量: ワンピースのコピー機のサプライヤ
角度誤差:< 2・度;
長さの固定精度:< 2.0ミリメートル
制御システム: sh~2000hcncカッティングシステム
長さ- 測定システム: cnc測長同梱されている制御システムで。
搬送システム:にして構築されていリフターで搬送システムが搭載;の1セットさらに搬送システムを提供することができるのためのベベル切断機 必要であれば実装することができ、 搬送自動的に.
プラズマ切削力ソース: hyperthermまたはthermadyne米国から(orcustomeの当たりに応じRs'要求)
