| 原産地: | 中国(本土) | 銘柄: | greatwallなど | モデル番号: | 車両総重量 | タイプ: | 縦 | 条件: | 新しい |
包装
| 包装: | 輸出に適した |
製品の説明

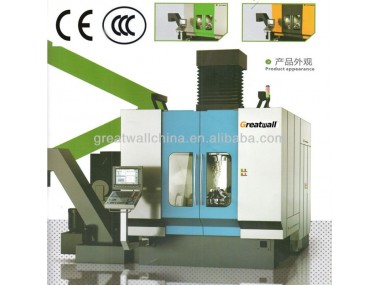

Gvw80は、 5- 軸マシニングセンタ、 を装備、 c- 軸回転テーブルクレードル、 高- スピード電動スピンドルと他の輸入機能、 あなたを達成できることをワーククランプ、 すべての処理手順、 加えて、 高い早送り速度の度合いを大幅に短縮することができ非- 処理時間と処理効率を向上させ。
------ 工作機械パラメータ--------
マシンの仕様 | gvw40 | gvw60 | gvw80 | gvw120 |
テーブルの直径( mm) | 360/450 | 500/550 | 800 | 1000 |
なし。 のt- solt | - | 10 | 10 | 10 |
テーブルの穴の中心( mm) | 50h7 | 60h7 | 60h7 | 60h7 |
最大負荷輸送のテーブル( kg) | 500 | 500 | 1000 | 3000 |
工作物の最大径( mm) | 640 | 720/800 | 900/980 | 1200/1420 |
スピンドル回転数( rpm) | 10000 | 10000 | 12000 | 14000 |
スピンドル電力( 25％続ける)( キロワット) | 13 | 16 | 28/36 | 82 |
スピンドルトルク( 25％続ける)( nm) | 80 | 102 | 108/139 | 500 |
スピンドルのテーパー | sk40 | sk40 | sk40 | sk50 |
X/y/z移動の長さ( mm) | 460/600/400 | 650/650/550 | 800/800/600 | 1200/1300/800 |
X/y/z高速移動速度( mm) | 60000/60000 | 60000/60000 | 60000/48000 | 80000/80000 |
A- 軸スイベル角度クレードル(専修度;) | ± 140 | ± 140 | ± 125 | ± 140 |
Aの周波数- 軸スイベル( r/min) | 90 | 50 | 25 | 30 |
の最大速度c- 軸( r/min) | 100/1000 | 100 | 80 | 100 |
X/y/ポジＺ精度(") | 0.007 | 0.007 | 0.007 | 0.007 |
X/y/zリピート位置精度(") | 0.004 | 0.004 | 0.004 | 0.004 |
A- 軸の位置精度(") | ± 5 | ± 5 | ± 5 | ± 5 |
A- 軸繰り返し位置精度(") | ± 1 | ± 1 | ± 1 | ± 1 |
C- 軸位置精度(") | ± 5 | ± 5 | ± 5 | ± 5 |
C- 軸繰り返し位置精度(") | ± 1 | ± 1 | ± 1 | ± 1 |
なし。 atcツールの | 40 | 30 | 30 | 30 |
最大。 カッターの直径( 工具付き) | 80mm | 95mm | 95mm | 125ミリメートル |
最大。 カッターの直径( 工具なしで) | 130ミリメートル | 110/150mm | 110/150mm | 250mm |
最大。 ツール長さ( mm) | 300 | 300 | 225/350 | 420 |
最大。 ツール重量( kg) | 4 | 10 | 10 | 32 |
機械総重量( t) | 7.5 | 13.5 | 18 | 32 |
ncコントローラ |
Haidenhainitnc530/siemens840dsl | |||
外観サイズの図面
