原産地: | 中国(本土) | 電圧: | または220v380 | 銘柄: | bochi | モデル番号: | Sk50p/sk40p | 自動等級: | 自動 | 重量: | 2200kg | 力(W): | 7.5kw | タイプ: | 横 | 認証: | Ce; iso90001 | 最高。 振動直径: | 400 | CNCまたはない: | CNC | 条件: | 新しい | 次元(L*W*H): | 1080*720*630mm | 高品質: | 良い価格 | スピンドル速度: | 3- ステップ21-1620h: 162-1620 | maxswingベッド: | 400/500mm | クイル径: | 75径 | 心押台クイルテーパー: | モールステなし。 5 | スピンドル穴直径: | 77径 |
包装
包装: | 標準的な輸出木製ケース |
導入

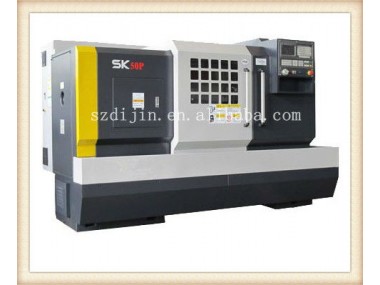

Sk40p/sk50p水平cnc旋盤スピンドル速度が機械的に変更されている3つのギアにの制御と一緒に、 周波数チェンジャー。 旋盤は4種類( 750、 1000、 1500、 2000)。 4装備- 駅( 標準)/6- ステーションタレット( オプション)、 旋盤は、 異なる挿し木に利用でき。 を確実にします、 スライドドアオペレータ・rsquo; の安全。 広州cnc980t制度など、 ファナック0iメイト- td、 華中21t、 sinumerik802cbasline/802dsl、 dasen3i、 knd1000t,等。 ご要望に応じて提供は。 旋盤を実行することができ、 内部および外部円筒形ターニング、 任意のテーパーを回す、 アークを回す、 面しており、 スレッド。 彼らはに適した様々な中間や小ロット生産、 特に複雑で高精度加工物のための。
アイテム | ユニット | sk40p | sk50p | ||
容量 | 最大。 スイング径。 ベッド上の | ミリメートル | ・φ; 400 | ・φ; 500 | |
最大。 スイング径。 キャリッジオーバー | ミリメートル | ・φ; 200 | ・φ; 280 | ||
最大。 直径を回す | ミリメートル | ・φ; 400/・φ; 350* | ・φ; 500/・φ; 350* | ||
中心間の距離 | ミリメートル | 分の710960/1460/1960年 (620/870/1370/1870) ※ | |||
最大。 長さを回す | ミリメートル | 570/820/1320/1820 (500/750/1250/1750) ※ | |||
スピンドル | スピンドルタイプの鼻 |
| Iso702/・#8545; d8短い- テーパーカム- ロックタイプ | ||
スピンドル穴直径 | ミリメートル | ・φ; 77 | |||
スピンドル速度 | rpm | 3- ステップ21-1620h: 162-1620 M: 66-660 L: 21-210 | |||
最大。 トルクのスピンドル | n。 m | 800 | |||
スピンドル駆動モータ電力( 継続的または30分) | キロワット | 7.5 | |||
心押台 | クイル径 | ミリメートル | ・φ; 75 | ||
クイル旅行 | ミリメートル | 150 | |||
心押台クイルテーパー | . | モールステなし。 5 | |||
タレット | X/z早送り速度 | M/min | 6/12 | ||
ツールステーションの数 |
| 4( 6オプション) | |||
ツール] セクション | ミリメートル | 25・回; 25 | |||
xの旅 | ミリメートル | 300 | |||
zの旅 | ミリメートル | 650/900/1400/1900 | |||
他の人 | 寸法(l) | ミリメートル | 2250/2500/3000/3500 | ||
(w) | ミリメートル | 1370 | |||
(h) | ミリメートル | 1690 | |||
パッケージ寸法( l・回; w・回; h) | ミリメートル | 2550/2800/3300/3800・回; 1920・回; 2200 | |||
正味重量 | キロ | 2050/2100/ 2150/2200 | 2100/2150/ 2200/2260 | ||
