| 原産地: | 中国(本土) | 銘柄: | 鷲 | モデル番号: | Ucg50150~ucg50300 | タイプ: | 普遍的 | CNCまたはない: | 正常 | 条件: | 新しい | 認証: | ce | パッケージの詳細: | 合板 |
包装
| 包装: | 合板 |

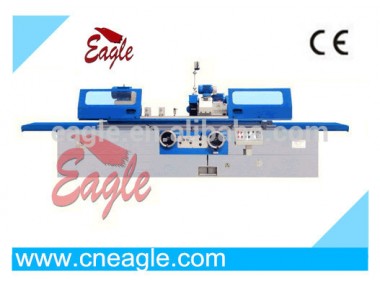

ユニバーサル円筒研削盤
| 1.ucmシリーズに適した円筒平面研削盤は外面を研削のシリンダとテーパー。 | |||||||
| 2.の長手方向の移動はワークテーブルは油圧によって駆動されによって、 または手動ハンドル。 theworktableに回転させることができある程度されるように適切なforgrindingテーパー。 | |||||||
| 3.砥石台のクロスフィードは油圧によって駆動され、 実現している自動定期的飼料や早送り。 それはまた、 を行うラフと微動ハンドルを通して。 | |||||||
| 4.ワークテーブルや砥石ガイド方法theucmシリーズの静圧潤滑を採用してい、 itsmovementonlow速度は滑らかで。 | |||||||
| 5.ofucmスピンドルでサポートされているシリーズは静と動圧軸受の高剛性、 それは、 スピンドルが高回転精度と完璧な剛性。 | |||||||
| 6.砥石台の普遍的なタイプでインバータを採用してい無段階変速を実現するためのモータ。 砥石台のスピンドル普遍的なタイプで滑り軸受構造を採用してい。 フロントベアリングの隙間を調整することができそれを作るために研削に適してい中心またはチャック使用。 普遍的なタイプで、 主軸を回転させることができ内の任意の位置にそのconterclockdirction90適していることができるので、 それを研削するための内側または外側の表面のテーパー。 | |||||||
| 7.ucmシリーズグラインダーがユニバーサル円筒内面研削装置、 internalgrindingスピンドルは正確rollbearingによってサポートされてい。 | |||||||
| 8.主軸スピンドル、 砥石スピンドル、 内面研削スピンドル、 coolentポンプ、 流体力学と静水oilpumpはseparatemotorsによって駆動される。 | |||||||
| 9.ホイールドレッサーをすることができasssembledワークテーブルの表面に上または心押台。 | |||||||
| 10。 eath可動は電気機械の部品、 油圧および機械のインターロックマシンはよく設計されstructurethe外観を喜ばせると、 すべてのコントロールレバーがパネルに集中ます簡単に動作し。 |
| モデル | ユニット | ucg50150 | ucg50200 | ucg50300 | ||
| 一般的な | 中心間の距離 | ミリメートル | 1500 | 2000 | 3000 | |
| 中心の高さ | ミリメートル | 270 | ||||
| 径。 グランド( o。 d) | ミリメートル | 25500 | ||||
| 径。 グランド( 私。 d) | ミリメートル | 30から200 | ||||
| 最大。 長さの地面( o。 d) | ミリメートル | 1500 | 2000 | 3000 | ||
| 最大。 長さの地面( i。 d) | ミリメートル | 320 | ||||
| 最大。 ワークピースの重量 | キロ | 1000 | ||||
| 主軸 | 角度を旋回 | ・ordm; | 90 | |||
| センターテーパ( mt) | mt | 4 | ||||
| スピンドル速度 | R/min | 20224 | ||||
| 砥石台 | ホイールスピンドル速度 | rpm | 1330/665 | |||
| 砥石台急速な旅行 | ミリメートル | 100 | ||||
| 最大。 旅行 | ミリメートル | 370 | ||||
| 角度を旋回 | ・ordm; | ± 30 | ||||
| 当たり送り手。 rev | ミリメートル | ラフ: 4ファイン: 0.5 | ||||
| 当たり送り手。 gra | ミリメートル | ラフ: 細かい0.02: 0.0025 | ||||
| ホイールサイズ最大。 ホイールの寸法( od・回; w・回; id) | ミリメートル | 500・回; 75・回; 305 | ||||
| 末梢welocityホイール | 5m/s | 35/17.5 | ||||
| intemal研削装置 | スピンドル速度 | rpm | 7000 | |||
| ホイールサイズ | ミリメートル | 最大: 175・回; 32・回; 32分: 30・回; 25・回; 10 | ||||
| テーブル | 当たり送り手。 rev | ミリメートル | 5 | |||
| 最大。 角度を旋回 | 時計回り | ・ordm; | 3・ordm; | 2・ordm; | 2・ordm; | |
| 反時計回り | ・ordm; | 6・ordm; | 5・ordm; | 3・ordm; | ||
| 縦横断速度のテーブル | M/min | 0.13 | ||||
| 心押台 | センターテーパ( mt) | mt | 6 | |||
| クイル旅行 | ミリメートル | 70 | ||||
| モーター | 砥石台モータ電源 | キロワット | 5/7.5 | |||
| 内面研削 | キロワット | 1.5 | ||||
| 主軸モータ電源 | キロワット | 4 | ||||
| マシン | 総重量 | t | 11.2 | 13 | 17.4 | |
| 寸法をパッキング | cm | 540・回; 270・回; 210 | 610・回; 270・回; 210 | 810・回; 270・回; 210 | ||
| 項目はありません。 | 122031 | 122032 | 122033 | |||
| 標準付属品 | オプションのアクセサリ | ||
| 電気機器の完全なセット | ホイールバランスのスタンド | ||
| クーラント装置 | 磁気セパレータ | ||
| ホイールドレッサー周辺部 | センター研削アタッチメント | ||
| 車輪のフランジ | 近く- タイプ固定振れ止め | ||
| ホイールのバランスアーバ | 終了ホイールドレッサー | ||
| レベリングウェッジ | ホイールドレッサー半径 | ||
| オープン- タイプ固定振れ止め | |||
| 標準付属品 | |||
