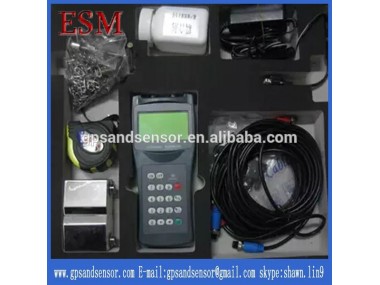

原産地: | 中国(本土) | 銘柄: | esm | モデル番号: | Tds-100h | 名: | クランプ- にハンドヘルド型超音波流量計/石油燃料水の流量計 | 再現性: | 0.2%よりも良い | 測定周期: | 500ms | 精度: | ±1%よりも良い | ディスプレイ: | バックライト付lcd | アプリケーション: | 水、 海の水、 オイル、 液体 | 温度: | -30- 摂氏80摂氏 | 電源: | Ac220v、 建て- 電池 | 消費電力: | 1.5w未満 | インストール: | クランプ- 上、 プラグ- で、 ブラケット |
包装
包装: | クランプ- にハンドヘルド型超音波流量計/石油燃料水の流量計の標準的なパッキング/顧客の要求として |
製品の説明
流量測定原理
Tds-100hを超音波流量計は、 流体速度を測定するために設計された液体の閉鎖導管内に。 トランスデューサは非- 接触させる、 クランプ- 種類に、 の利点を提供する非- ファウリング操作で簡単にインストール。

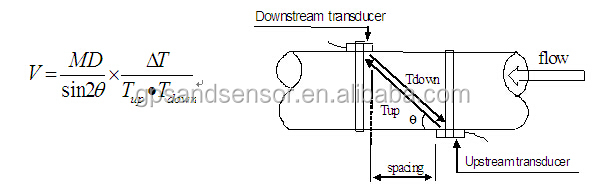

流量計をtds-100h通過時間を利用してい両方として機能する2変換器を超音波トランスミッタとレシーバ。 トランスデューサは外側にクランプされ閉管の特定の距離にお互いから。 トランスデューサーをで取り付けることができる、 v- 法、 何処にあるか、 パイプ二回桁の音、 またはw- 法、 何処にあるか、 パイプ4倍桁の音、 で、 またはz- 方法トランスデューサはどこで反対側に取り付けられたパイプのし、 音を交差させる一度パイプ。 のこの選択は、 実装方法に依存しパイプと液体特性。 によって動作し、 流量計、 交互に送受信周波数変調された音のエネルギーのバースト両者の間には、 トランジットトランスデューサおよび時間というものを測定するのにかかる音両者の間に旅行するトランスデューサ。 通過時間の違いは、 直接かつ正確には測定された関連の速度に内の液体は、 パイプ、 次のようにショー:
