| 原産地: | 中国(本土) | 銘柄: | ditron | モデル番号: | dc10、 dc11、 dc20 | 技術: | 高度な | 品質: | 信頼できる | 価格: | 有利な | 後- 販売: | 1- 年間の保証 | 主な材料: | アルミ合金・プラスチック・ガラス |
包装
| 包装: | カートンケースを使用して泡でいっぱいに商品を確保する完璧な状態でがあなたに届き、 満足した作る |

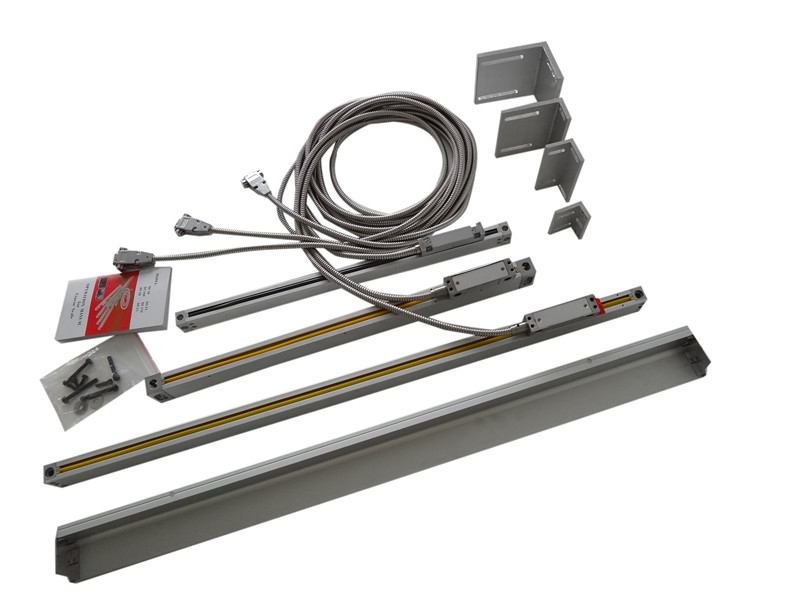

リニアスケール(oneフルセット内容:リニアスケール、ネジ、ダストカバー、取扱説明書、取付annexes)

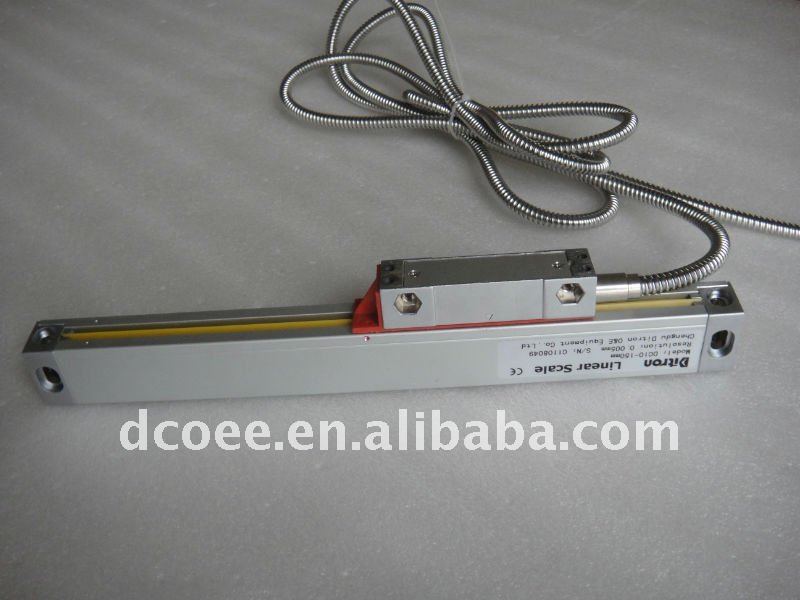

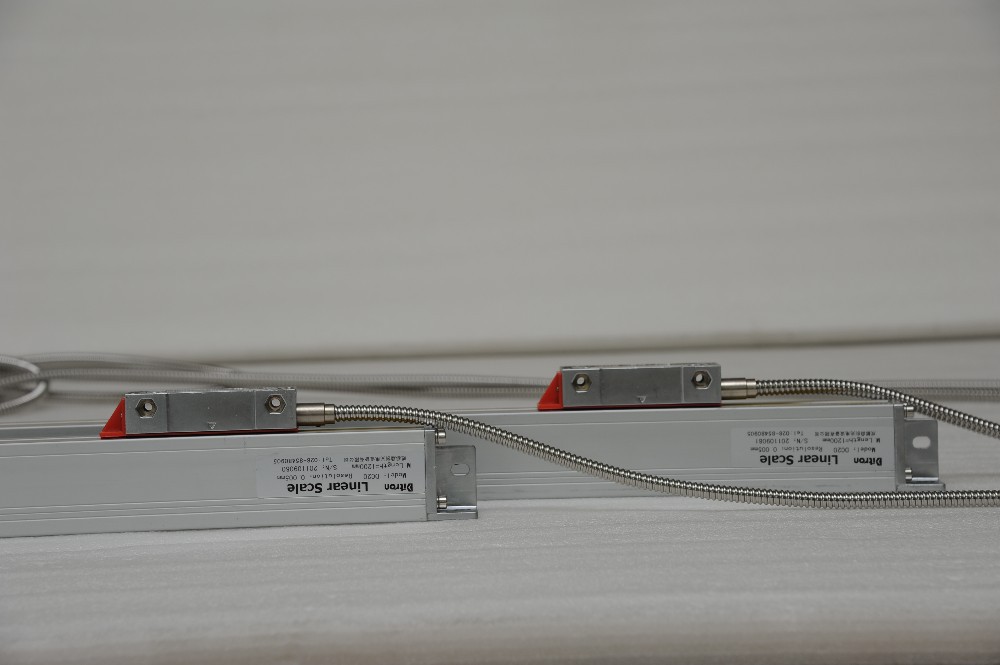

モデル: dc10/dc11/dc20/DC21/DC10F/dc11f/DC10-K
dc10(5 μ m)、dc11(1 μ m) (50ミリメートル- 1100ミリメートル):シリーズのユニバーサルスケール、解像度: 10um 、5 μ m、1 μ m、0.5um、0.25um、0.1um
光学格子ピッチ: 20um (0.020ミリメートル)、10um (0.010ミリメートル)
光学格子測定systerm:伝送赤外線光学測定システム、赤外線波長: 880nm
numberical読書ヘッドローリングsystern:dc10 dc11垂直5ベアリングローラーsysterm dc20 45 5ベアリングローラーsysterm
解像度: 1 μ m、5 μ m (標準解像度)
最大動作速度: 20メートル/分( 1 μ m)`60メートル/分( 5 μ m)
出力singnal: ttl、eia-(rs422)、〜1Vpp
説明:

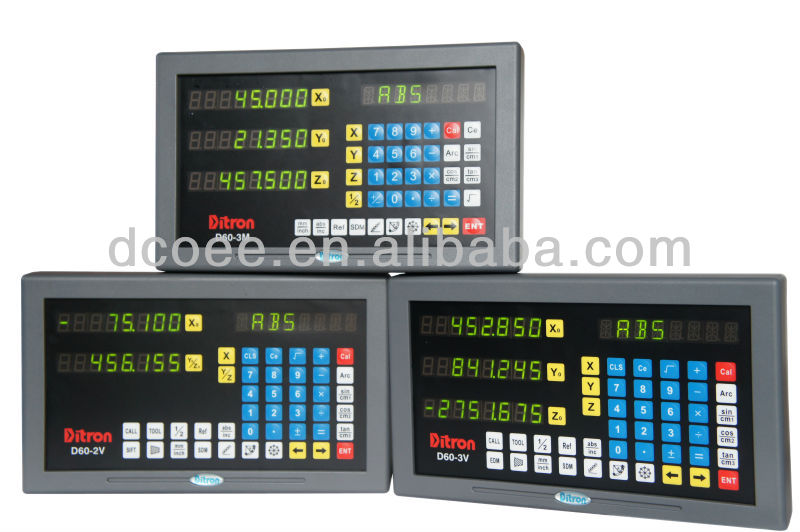

リニアスケールと組み合わせて使用する当社カウンターは設計され 用マニュアルマシンツールまたは他の機器を持つリニア動き、 例えば遮断作品。 を別の方法をスケール出力に使用することが自動位置決め制御のマシン ツールまたは類似機器経由cncまたはplcユニット。スケールはまた 取り付けたに座標測定または他の測定機器に使用高精度検査 &測定。 当社は最古国家プロのプロデューサーの光学 格子センサーで中国と包括的な範囲 製品。 を私たちは引用上特別にスケール要求。
dc 10シリーズ技術的パラメータ( dc10、dc11)
1)メジャー長さ( mm): 50-1100ミリメートル

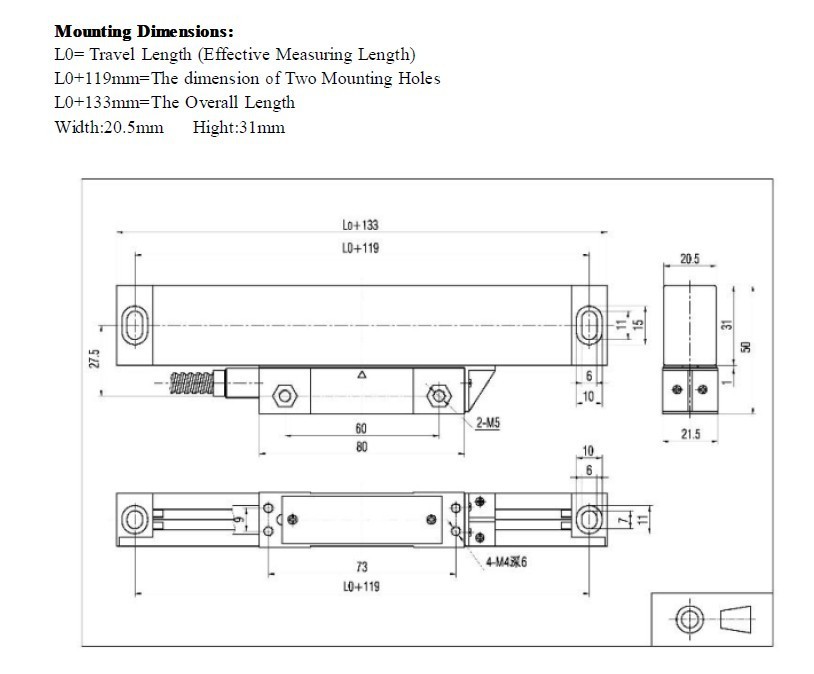

2)断面dimentions (ミリメートル): 20.5*31ミリメートル
3)最大動作速度: 60メートル/分
4)ゼロ基準点: 50 mm/piece
5)シール保護: ip55
6)解像度( um): 0.1/0.5/1/5/10
7)出力信号: ttl/eia-/1VPP
8)電圧: 5ボルト/ 12ボルト/ 24ボルト/ 36ボルト
9)精度: ±3±5±10um
特性:
1。速いスピードの動き、 上記60メートル毎分
2。ベアリングを採用していためをスライディング部分を提供する便利な動きと優れた繰り返し位置決め機能
3。多層分離するワイヤーメッシュと金属ソフトシェル保護を採用している信号ケーブルに提供優れた耐水性と抗中断パフォーマンス
4。アルミ合金材料で陽極処分を採用しているスケール本体とをスケールヘッドはキャストで硬質クロムメッキ合金の耐摩耗性
5. specialゴムを採用している防塵カバー、 あるの良いこすると耐食性と小さな摩擦抵抗。
6。個別のコンポーネントを作るリニアエンコーダ非常に簡単にインストール、 保守および修理、 そしてそれはの抗水ダストプルーフと長寿命
7。ガラス精密 測定格子を採用しているがリニアエンコーダとして測定ベンチマークに確保高精度
8。 単一の光源照明を採用している良い統合
