出力電圧: | 0-400v | 原産地: | 中国(本土) | 銘柄: | gfuve | モデル番号: | fu2200a | 段階: | 三相 | 実用温度: | -25°c~70°c | ジスプレー体: | アナログとデジタル | 測定エネルギー範囲: | 0-999999999.9kwh | 次元: | 92x92mm | 正確さのクラス: | 0.5パーセント、 1.0% | エネルギー: | 0.5s | 変換比: | pt、 ct。 | 測定システム: | 3p4w/3p3w等。 | アドレス: | 1-247 | ボー: | 1200-19200 | メモリ: | 4m | 電源( ac/dc): | Ac85-265v/dc85-330v、 dc18- 90v( オプション) | トレパニング: | 92x92mm | 厚さ: | 20mm | 深さ: | 60mm( 拡張なしでモジュール) |
包装
包装: | 標準的な輸出カートン |

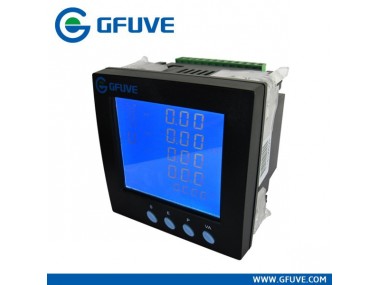

fu2200a電力ワイヤレスエネルギーモニタメートル
製品の説明
導入
をfu2200aデジタルパワーメータは、 レンジのまだ非常に機能的経済的な三つの- 相多機能パワーとエネルギーメーターgfuveによって製造されてい。 これらのメーターのための優れた価値を提供する監視パワーとエネルギー管理システム。 デジタルパワーメータを2200aとして使用することもできるデータ収集のためのデバイスインテリジェント配電またはプラントの自動化システム。 監視対象データはすべてを介して利用可能なデジタルrs485通信ポート標準modbusrtuプロトコルを実行している。 広い範囲で選択するモデルのから、 デジタルパワーメータを2200a比類のない価値と機能を提供してい。
特徴
- の真実- rms測定パラメータを。
- Ansiおよびiec0.5精度クラス。
- 電力品質分析。
- 4象限のエネルギー;
- オンボードメモリ4mb;
- データロギング
- 高- スピードrs485、 イーサネットポート( オプション);
- 個々に高調波を測定2日から63th( オプション);
- モジュール設計;
- tou、 4関税、 12季節、 14スケジュール
- クラスの大手保証。
- と管理ソフトウェア
アプリケーション
- 計量の分配フィーダ、 変圧器、 ジェネレータ、 コンデンサバンクとモーター。
- 中、 低電圧システム。
- 商業、 工業用、 ユーティリティ。
- 電力品質分析。
- 仕様
パラメータ | 精度 | 解像度 | 範囲 | |
電圧 | 0.2% | 0.01v | 0.5~500kv | |
電流 | 0.2% | 0.01ma | 5ma~50000a | |
有効電力 | 0.5パーセント | 0.2ワット | -9999mw~+9999mw | |
無効電力 | 2% | Var0.2 | -9999mvar~+9999mvar | |
見かけパワー | 0.5パーセント | 0.2va | 0~9999mva | |
有効電力需要 | 0.5パーセント | 0.2ワット | -9999mw~+9999mw | |
無効電力需要 | 2% | Var0.2 | -9999mvar~+9999mvar | |
皮相電力需要 | 0.5パーセント | 0.2va | 0~9999mva | |
力率 | 0.005 | 0.0001 | -1.0000~0~1.0000 | |
周波数 | 0.01hzです | 0.01hzです | 45.000~65.000hz | |
エネルギー | プライマリ | 0.5パーセント | 0.1キロワット時 | 0~99999999.9kwh |
二次 | 0.001キロワット時 | 0~999999.999kwh | ||
反応エネルギー | プライマリ | 2% | 0.1kvarh | 0~99999999.9kvarh |
二次 | 0.001kvarh | 0~999999.999kvarh | ||
皮相電力量 | プライマリ | 0.5パーセント | 0.1vah | 0~99999999.9kvah |
二次 | 0.001vah | 0~999999.999kvah | ||
位相角 | 0.1・度; | 0.01・度; | 0~359.99・度; | |
アンバランス因子 | 2% | 0.01% | 0~300.00% | |
pt |
| 1 | 1~10000 | |
ct |
| 1 | 1~10000 | |
addrが含まれてい |
| 1 | 1~254 |
現在の入力
定格電流5a/1a0~6aacac測定範囲
過負荷容量20a連続50a10秒、 100a1秒0.5va@5arms負担
電流開始0.1%定格値精度0.2%
電圧入力
定格電圧400lnのvac、 入力インピーダンス1ml-428690vac・オメガ;相あたり
過負荷容量連続1500vac、 vac250050/60hz1分45hz~65hz周波数
精度0.2%
エネルギーの精度
アクティブクラス0.5s( iec62053~22日,Gb/t17215.322- 2008年)
反応性クラス2( iec62053~23日)
電源( ac/dc)
85~265vac範囲,50/60hz;100~300vdc消費電力:5w
容量絶縁電圧2000vac,50/60hz,1分
労働条件
動作温度- 25・度; c~+70・度; c保存温度- 40・度; c~+85・度; c
相対湿度5%95%〜( 非- コンデンシング)
