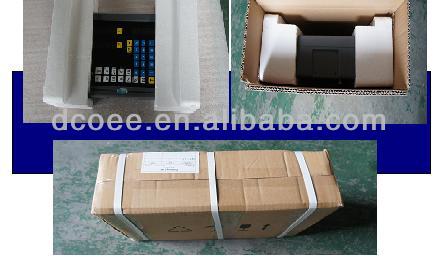

包装

ditronデジタル読み出しのためのすべての種類のマシン

1. descriptions:

d60シリーズデジタル読み出しdro

D60-2V/3ボルト/ 4ボルト多機能デジタル読み出し(フライス盤、ボーリングマシン、旋盤機、研削機、電子スパーク機)

D60-2G研削機デジタル読み出し

D60-2L/3lラス機デジタル読み出し

D60-2M/3メートルフライス盤とボーリングマシンデジタル読み出し

D60-3E電子点火デジタル読み出し

2。デジタル読み出し技術的パラメータ

1)電圧範囲: ac 80ボルトの260ボルト/ 50 ｈｚ-60 ｈｚ

2)消費電力: 20va

3)座標番号: 1/2/3/4

4)ディスプレイ: 7ビット表示で署名付き

5)回周波数: 4x

6)読み出しボックス入力信号: ttl、ELA-422-A

7)入力周波数: > 100 Khz

8)解像度: 10um、5 μ m、1 μ m、0.5um、0.1um

9)動作キーボード:光タッチボタン

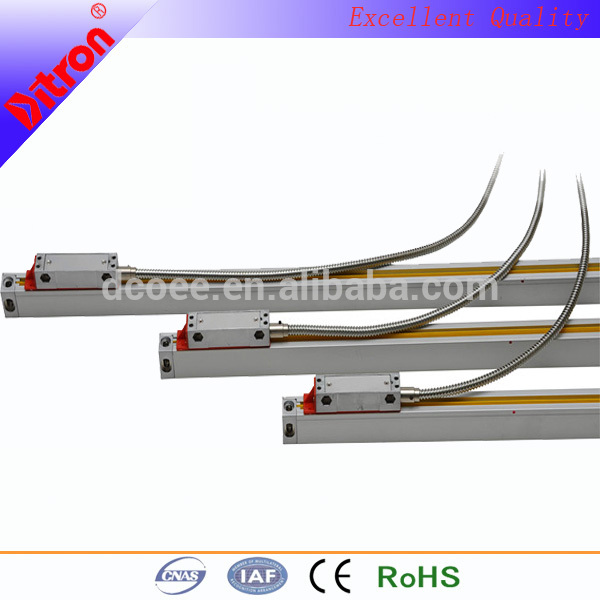

10)リニアスケール格子スペース: 0.04ミリメートル、0.02ミリメートル、0.01ミリメートル、電源は+ 5v。違い2と4 ttl出力信号は90 °。

3。デジタル読み出し機能紹介

1)円形掘削機能:デジタル読み出しが自動的に計算は場所の穴によると入力データ

2)リニア掘削機能:反対に軸の任意の角度、のみを穴間隔まま固定値、をdro計算することが場所の穴に応じて入力データ

3)工具径補正:に使用の円筒形フライス工具キャリア、をツール半径なければならない考慮される。を方向のプロセスを決定します増減の計算される値。一度をツール番号は入力、をdro値が保存される。

4)決定ワークセンターを通してツールまたは感動2点の工作物、をdro計算できるワークセンター

5) 200セットツールベース:ながら繰り返し同じプロセスでワーク、あなたが店をツール値れる利便性にオペレータ

6)ラウンドアーク処理:サンプルラウンド処理と2軸アーク処理

7)機能電卓:電卓機能こと改善操作効率的

8)スロープ計算:入力2点の工作物、をdro計算することがスロープ。

9) z軸組み合わせ計算: z軸を表示する組み合わせ変位の二つの平行軸

10)プリセット値:プリセットを半径の工作物

11)リニアスケール誤差補償または非リニアスケール誤差補償:補償に確保絶対精度と最大効率。マルチ-ポイント補償を減らすことができ機エラー。

12)数値フィルタリング機能

13) edm深さ制御:缶支援ツールメイク深さ制御効率的

4。デジタル読み出し基本機能

1) 200補助ゼロ:

2)ガンマ電卓(用フライス盤);

3)パワーダウンメモリ:

4)非線形誤差補償と線形誤差補償;

5)ポイントでは機能:

6)インチ/メトリックモード。

5。デジタル読み出し処理機能

1) pcd円形サブ穴(用フライス、edm)

2)スラッシュパンチ(フライス盤用)

3)工具補正機能(用フライス盤);

4)テーパー測定機能(用旋盤);

5)スロープ処理(用フライス盤);

6) rアーク機能(用フライス盤);

7) 200ツールマガジン(用旋盤);

8) edm機能( edm、別途注文)

9) rs-232通信(別途注文)。

6。デジタル読み出し詳細
