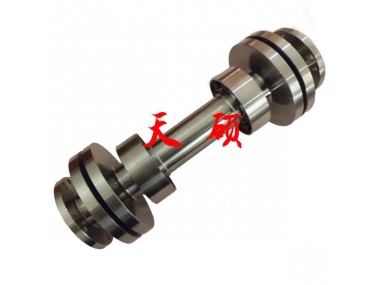

ダイヤフラムカップリングtahpシリーズを要求される状況に適用され大きな軸方向の低剛性とdispacement。 それは以下のような特徴と:
- 軽量かつ高トルク。
- 簡単な組み立てと分解。
- その軽量に起因する、 シンプルなデザインと優れたバランス再現性、 tarrシリーズダイヤフラムをすべてのアプリケーションに最適です。
- 合金鋼ボルトを高強度で長寿命を提供し。
寸法とperformenceパラメータ:
タイプ | 定格トルク (knm) | ピークトルク (knm) | 最大速度 (rpm) | 、
(mm) | b
(mm) | c
(mm) | d
(mm) | e
(mm) | f
(mm) | l 標準( mm) |
tahp150 | 3.5 | 7.5 | 32000 | 150 | 115 | 100 | 62 | 68 | 50 | 580 |
tahp180 | 7.3 | 12.3 | 25000 | 180 | 140 | 125 | 74 | 82 | 63 | 610 |
tahp230 | 18 | 28.3 | 20000 | 230 | 185 | 145 | 87 | 101 | 89 | 670 |
tahp280 | 34.5 | 51.8 | 18000 | 280 | 215 | 190 | 127 | 139 | 101 | 700 |
tahp330 | 56.5 | 89.6 | 15000 | 330 | 270 | 210 | 138 | 155 | 127 | 765 |
tahp380 | 89.6 | 135.8 | 12000 | 380 | 307 | 235 | 158 | 176 | 139 | 765 |
tahp430 | 125.3 | 211.7 | 10000 | 430 | 355 | 285 | 179 | 198 | 152 | 825 |
tahp560 | 385 | 875.9 | 6000 | 560 | 480 | 360 | 236 | 268 | 228 | 1050 |
タイプ | 締め付けトルク (nm) | 質量 (kg) | ねじれ剛性 kt | 慣性モーメント (kgm^2) | メートル当たり中間部のデータ | 角度ずれ | 軸方向のずれ | ||||
質量 (kg) | ねじれ剛性 ・デルタ; kt(nm /radxe+06) | 慣性モーメント (kgm^2) | 最大 ・シータ; 最大 (deg) | 角度剛性 K・シータ; (nm/radxe+03) | 最大 (mm) | 軸力 (n) | |||||
tahp150 | 15 | 14.34 | 0.09 | 0.009 | 5.3 | 55.89 | 0.0058 | 0.25o | 0.65 | 1.5 | 491.1 |
tahp180 | 30 | 21.8 | 0.209 | 0.021 | 7.2 | 121.76 | 0.0115 | 0.25o | 1.37 | 2.5 | 785.64 |
tahp230 | 45 | 51.5 | 0.64 | 0.048 | 16.07 | 383.22 | 0.0356 | 0.25o | 3.39 | 3 | 1498.2 |
tahp280 | 120 | 81.5 | 1.43 | 0.125 | 21.5 | 957.97 | 0.0921 | 0.25o | 7.86 | 3.5 | 2514.3 |
tahp330 | 120 | 134.2 | 2.65 | 0.28 | 32.2 | 1773.38 | 0.1718 | 0.25o | 14.88 | 4 | 3616.5 |
tahp380 | 160 | 176.1 | 3.93 | 053 | 35.6 | 2623.83 | 0.2516 | 0.25o | 18.25 | 4 | 4177.7 |
tahp430 | 160 | 245.5 | 5.92 | 0.93 | 45.6 | 4175.75 | 0.3909 | 0.25o | 28.13 | 4 | 7258.9 |
tahp560 | 220 | 670.7 | 19.17 | 4.67 | 98.1 | 5653.5 | 1.568 | 0.25o | 75.11 | 4 | 11834 |
のヒント:
- 表に、 lは長さを標準値に設計されているパフォーマンスに応じて。 と私達が供給し他の長さlのカップリング。
- 各標準カップリング選択カスタマイズすることができどのようなアプリケーションのための。
- 連絡を必要とするエンジニアのために選択tansoカップリング: より高い速度、 軸方向/角度ずれやトルク。
