| 原産地: | 中国(本土) | ブランド名: | zh | モデル番号: | 二重ローラーチェーン | 原産地: | 江蘇、 中国 |
包装
| 包装: | カートン、 やプラスチックまたは要件にaccrodingcustemr s |

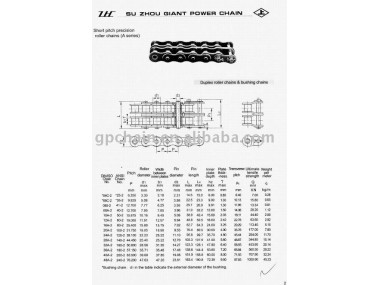

ショートピッチの伝送精密ローラチェーンシリーズ
シンプレックスローラチェーン、 シングルローラーチェーン:
チェーンの材質:
プレート: 40mn、
ローラー: 20c
ピン: 20crmnti
diniso | ansi | ピッチ | トラー直径 | 内側のプレート間の幅 | ピンの直径 | ピンの長さ | インナープレートの深さ | Transv- erseピッチ | 平均引張強さ | メートル当たり重量 | |
p | 最大d1 | b1分 | 最大d2 | lmax | lc最大 | 最大h2 | q分 | q0 | q | ||
ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | kn | kn | キロ/m | ||
16a-1 | 80 | 25.4 | 15.88 | 15.75 | 7.92 | 32.80 | 34.9 | 24.10 | 56.7 | 64.8 | 2.60 |
16a-2
16a-3
一本鎖のローラチェーン
シンプレックスローラチェーン
ブッシングチェーン
シングルリンク
| dinisodinisoチェーン番号 | ansiansiチェーン番号 | ピッチ | ローラー径 | 内側のプレート間の幅 | ピンの直径 | ピンの長さ | インナープレートの深さ | 板厚 | utimate引張強さ | 平均引張強さ | メートル当たり重量 | |
| p | 最大d1 | b1分 | 最大d2 | lmax | lc最大 | 最大h2 | tmax | q分 | q0 | q | ||
| ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | ミリメートル | kn | kn | キロ/m | ||
| *04c- 1 | *25 | があり | 3.30 | 3.18 | 2.31 | 7.90 | 8.40 | 6.00 | 0.80 | 2.10 | 2.76 | 0.15 |
| *06c- 1 | *35 | 9.525 | 5.08 | 4.77 | 3.58 | 12.40 | 13.17 | 9.00 | 1.30 | 4.74 | 6.48 | 0.33 |
| 085-1 | 41 | 12.700 | 7.77 | 6.25 | 3.58 | 13.75 | 15.00 | 9.90 | 1.50 | 4.00 | 7.56 | 0.41 |
| 08a-1 | 40 | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 8.46 | 10.50 | 0.62 |
| 10a-1 | 50 | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 13.32 | 17.64 | 1.02 |
| 12a-1 | 60 | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 19.08 | 49.88 | 1.50 |
| 16a-1 | 80 | 25.400 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 34.02 | 41.64 | 2.60 |
| 20a-1 | 100 | 31.750 | 19.05 | 18.90 | 9.53 | 40.40 | 44.70 | 30.00 | 4.00 | 53.10 | 65.52 | 3.91 |
| 24a-1 | 120 | 38.100 | 22.23 | 25.22 | 11.10 | 50.30 | 54.30 | 35.70 | 4.80 | 76.20 | 93.78 | 5.62 |
| 28a-1 | 140 | 44.450 | 25.40 | 25.22 | 12.70 | 54.40 | 59.00 | 41.00 | 5.60 | 103.44 | 127.20 | 7.50 |
| 32a-1 | 160 | 50.800 | 28.58 | 31.55 | 14.27 | 64.80 | 69.60 | 47.80 | 6.40 | 136.08 | 167.34 | 10.10 |
| 36a-1 | 180 | 57.150 | 35.71 | 35. 48 | 17.46 | 72.80 | 78.60 | 53.60 | 7.20 | 168.12 | 205.08 | 13.45 |
| 40a-1 | 200 | 63.500 | 39.68 | 37.85 | 19.85 | 80.30 | 87.20 | 60.00 | 8.00 | 212.28 | 258.96 | 16.15 |
| 48a-1 | 240 | 76.200 | 47.63 | 47.35 | 23.81 | |||||||
