原産地: | 中国(本土) | 銘柄: | ハン喬 | モデル番号: | DM860H | モータータイプ: | ステッパモーター | アイテム: | 10 |
包装
包装: | 紙箱 |

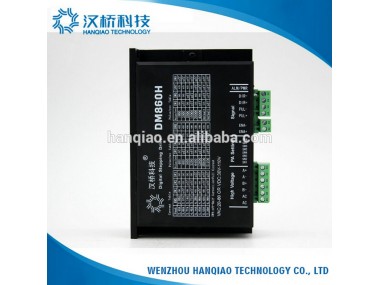

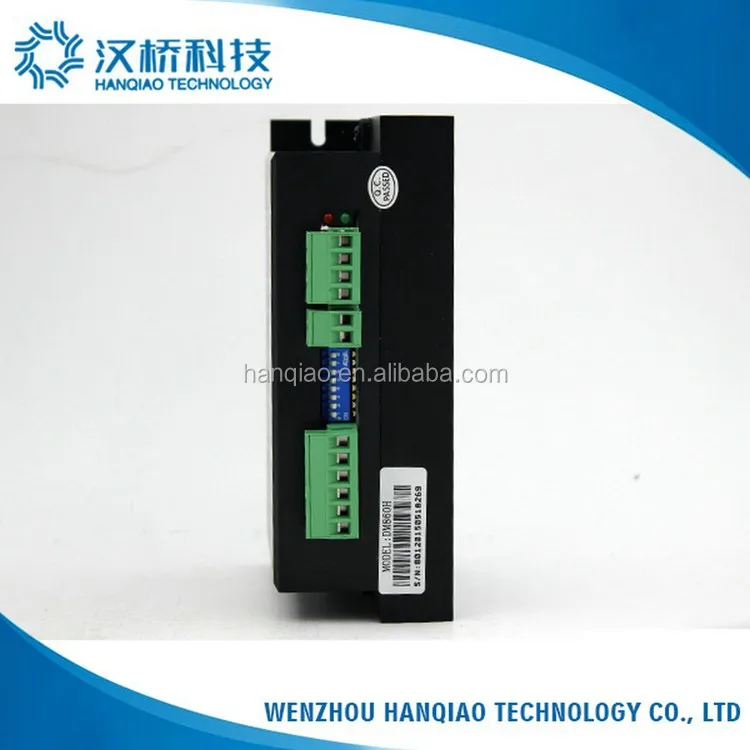

DM860Hドライブ、をメインドライバの57,86型二相ハイブリッドステッピングモータ。マイクロステップ内訳の14種、を最大ステップ数に51200ステップ/回転;動作ピーク電流範囲の2.4a-7.2a、出力電流の合計8種類、を電流分解能の約0.7a;は半電流、過電圧、過電流保護回路。をドライブのac-dc電源動作範囲AC20V-80V、dc DC30V-110V。
特長
1、を新しいビットdsp技術
2、をモーターノイズと低振動
3、自動振動パラメータ電源
4、内蔵高セグメント、低速操作は非常に滑らか。
5、精密電流制御低減モーター加熱
6、過電圧、低電圧、短絡保護
7、を静止電流は自動的に半分
8、オプト孤立差動入力信号
アプリケーション
さまざまな適した大規模なオートメーション機器、など:彫刻機、切断機、包装機械、電子加工機器、自動組立装置。低ノイズ、高速デバイスアプリケーション優れた特殊効果。
好み
DM860H薄い8ビットコードスイッチ細分精度、ダイナミック電流、シングルとダブルパルスと半フロー/フル流れ。詳細な説明は次のように:
マイクロステップ内訳のセット:
を数パルス | d5 | d6 | d7 | d8 |
400 | 上 | 上 | 上 | 上 |
800 | オフ | 上 | 上 | 上 |
1600 | 上 | オフ | 上 | 上 |
3200 | オフ | オフ | 上 | 上 |
6400 | 上 | 上 | オフ | 上 |
12800 | オフ | 上 | オフ | 上 |
25600 | 上 | オフ | オフ | 上 |
51200 | オフ | オフ | オフ | 上 |
1000 | 上 | 上 | 上 | オフ |
2000 | オフ | 上 | 上 | オフ |
5000 | 上 | オフ | 上 | オフ |
10000 | オフ | オフ | 上 | オフ |
20000 | 上 | 上 | オフ | オフ |
40000 | オフ | 上 | オフ | オフ |
作業電流設定:
ピーク電流 | 平均電流 | d1 | d2 | d3 |
2.40a | 2.00a | 上 | 上 | 上 |
3.08a | 2.57A | オフ | 上 | 上 |
3.77A | 3.14A | 上 | オフ | 上 |
4.45A | 3.71A | オフ | オフ | 上 |
5.14A | 4.28A | 上 | 上 | オフ |
5.83a | 4.86A | オフ | 上 | オフ |
6.52A | 5.43A | 上 | オフ | オフ |
7.20A | 6.00A | オフ | オフ | オフ |
制御信号インタフェース回路
DM860Hドライブ差動インタフェース回路かもしれ差動信号、をシングル端子共通アノードと共通カソードインタフェース、内蔵高速光カプラ、許可されに受け入れる長期、とpnpオープンコレクタ出力信号回路。今オープンコレクタとpnp出力、たとえば、をインタフェース回路図は次のように:
